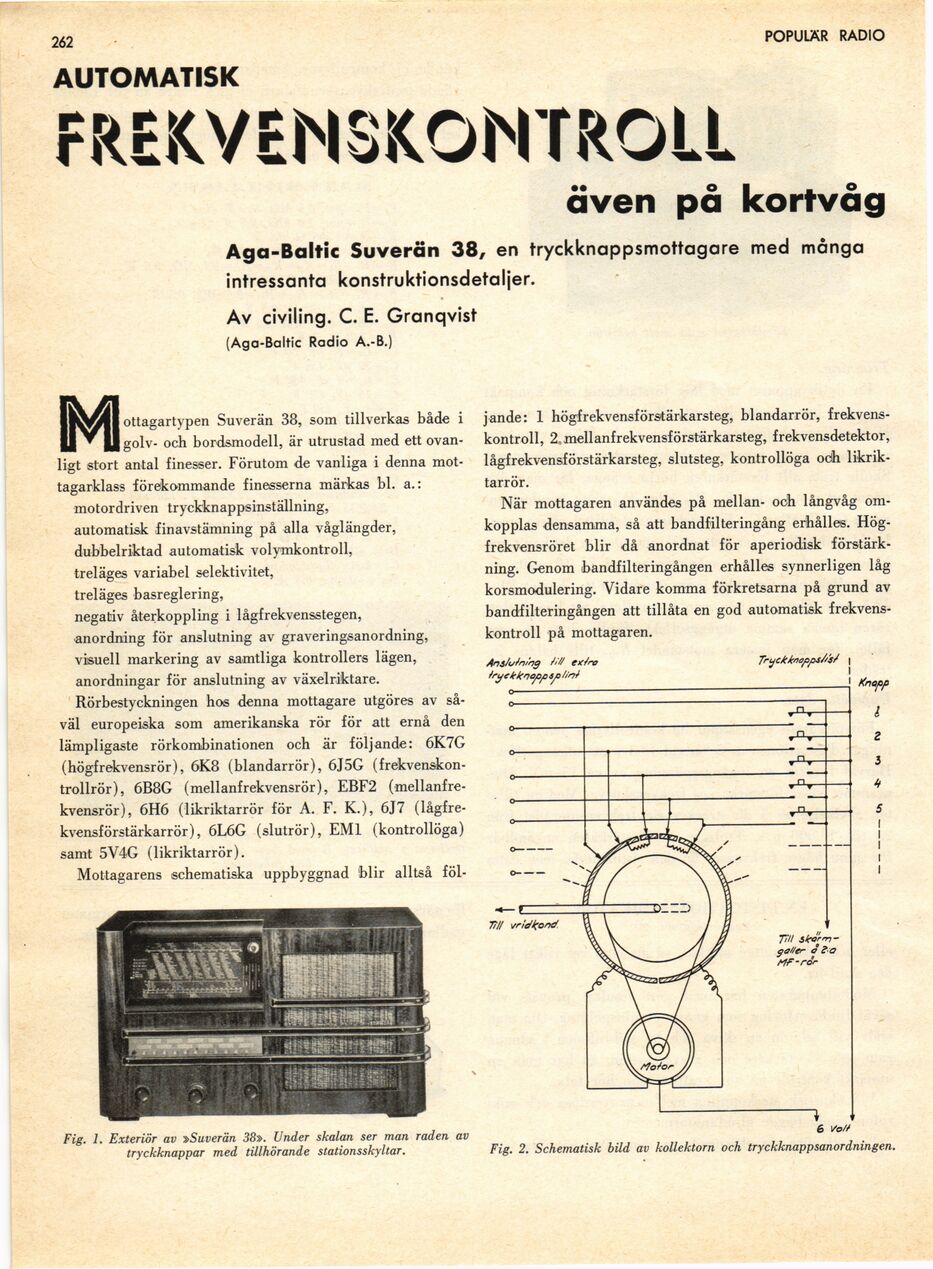

262
POPULÄR RADIO 262’
AUTOMATISK
FREKVENSRONTRQLL
även på kortvåg
Aga-Baltic Suverän 38, en tryckknappsmottagare med många
intressanta konstruktionsdetaljer.
Av civiling. C. E. Granqvist
(Aga-Baltic Radio A.-B.)
ottagartypen Suverän 38, som tillverkas både i
golv- och bordsmodell, är utrustad med ett
ovanligt stort antal finesser. Förutom de vanliga i denna
mot-tagarklass förekommande finesserna märkas bl. a.:
motordriven tryckknappsinställning,
automatisk finavstämning på alla våglängder,
dubbelriktad automatisk volymkontroll,
treläges variabel selektivitet,
treläges basreglering,
negativ återkoppling i lågfrekvensstegen,
anordning för anslutning av graveringsanordning,
visuell markering av samtliga kontrollers lägen,
anordningar för anslutning av växelriktare.
Rörbestyckningen hos denna mottagare utgöres av
såväl europeiska som amerikanska rör för att ernå den
lämpligaste rörkombinationen och är följande: 6K7G
(högfrekvensrör), 6K8 (blandarrör), 6J5G
(frekvenskon-trollrör), 6B8G (mellanfrekvensrör), EBF2
(mellanfrekvensrör), 6H6 (likriktarrör för A. F. K.), 6J7
(lågfrekvensförstärkarrör), 6L6G (slutrör), EM1 (kontrollöga)
samt 5V4G (likriktarrör).
Mottagarens schematiska uppbyggnad blir alltså föl-
Fig. 1. Exteriör av »Suverän 38». Under skalan ser man raden av
tryckknappar med tillhörande stationsskyltar.
jande: 1 högfrekvensförstärkarsteg, blandarrör,
frekvenskontroll, 2.mellanfrekvensförstärkarsteg, frekvensdetektor,
lågfrekvensförstärkarsteg, slutsteg, kontrollöga ocih
likriktarrör.
När mottagaren användes på mellan- och långvåg
omkopplas densamma, så att bandfilteringång erhålles.
Högfrekvensröret blir då anordnat för aperiodisk
förstärkning. Genom bandfilteringången erhålles synnerligen låg
korsmodulering. Vidare komma förkretsarna på grund av
bandfilteringången att tillåta en god automatisk
frekvenskontroll på mottagaren.
Fig. 2. Schematisk bild av kollektorn och tryckknappsanordningen.
