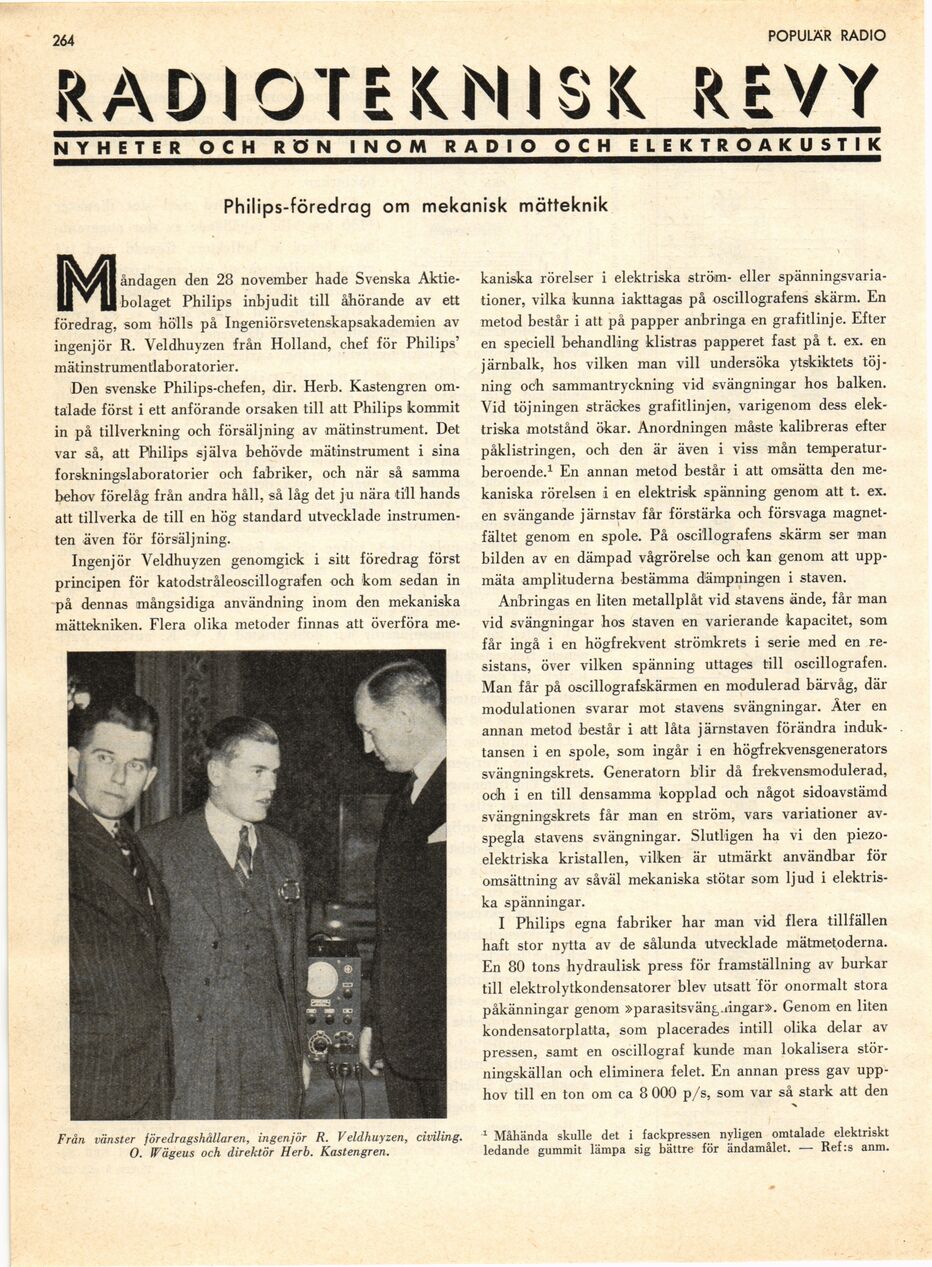

264
POPULÄR RADIO 264’
RADIOTEKNISK REVY
NYHETER OCH RON INOM RADIO OCH ELEKTROAKUSTIK
Philips-föredrag om mekanisk mätteknik
åndagen den 28 november hade Svenska
Aktie-I bolaget Philips inbjudit till åhörande av ett
föredrag, som hölls på Ingeniörsvetenskapsakademien av
ingenjör R. Veldhuyzen från Holland, chef för Philips’
mätinstrumentlaboratorier.
Den svenske Philips-chefen, dir. Herb. Kastengren
omtalade först i ett anförande orsaken till att Philips kommit
in på tillverkning och försäljning av mätinstrument. Det
var så, att Philips själva behövde mätinstrument i sina
forskningslaboratorier och fabriker, och när så samma
behov förelåg från andra håll, så låg det ju nära till hands
att tillverka de till en hög standard utvecklade
instrumenten även för försäljning.
Ingenjör Veldhuyzen genomgick i sitt föredrag först
principen för katodstråleoscillografen och kom sedan in
på dennas mångsidiga användning inom den mekaniska
mättekniken. Flera olika metoder finnas att överföra me-
kaniska rörelser i elektriska ström- eller
spänningsvariationer, vilka kunna iakttagas på oscillografens skärm. En
metod består i att på papper anbringa en grafitlinje. Efter
en speciell behandling klistras papperet fast på t. ex. en
järnbalk, hos vilken man vill undersöka ytskiktets
töjning och sammantryckning vid svängningar hos balken.
Vid töjningen sträckes grafitlinjen, varigenom dess
elektriska motstånd ökar. Anordningen måste kalibreras efter
påklistringen, och den är även i viss mån
temperaturberoende.1 En annan metod består i att omsätta den
mekaniska rörelsen i en elektrisk spänning genom att t. ex.
en svängande järnstav får förstärka och försvaga
magnetfältet genom en spole. På oscillografens skärm ser man
bilden av en dämpad vågrörelse och kan genom att
uppmäta amplituderna bestämma dämpningen i staven.
Anbringas en liten metallplåt vid stavens ände, får man
vid svängningar hos staven en varierande kapacitet, som
får ingå i en högfrekvent strömkrets i serie med en
re-sistans, över vilken spänning uttages till oscillografen.
Man får på oscillografskärmen en modulerad bärvåg, där
modulationen svarar mot stavens svängningar. Äter en
annan metod består i att låta järnstaven förändra
induktansen i en spole, som ingår i en högfrekvensgenerators
svängningskrets. Generatorn blir då frekvensmodulerad,
ocih i en till densamma kopplad och något sidoavstämd
svängningskrets får man en ström, vars variationer
avspegla stavens svängningar. Slutligen ha vi den
piezo-elektriska kristallen, vilken är utmärkt användbar för
omsättning av såväl mekaniska stötar som ljud i
elektriska spänningar.
I Philips egna fabriker har man vid flera tillfällen
haft stor nytta av de sålunda utvecklade mätmetoderna.
En 80 tons hydraulisk press för framställning av burkar
till elektrolytkondensatorer blev utsatt för onormalt stora
påkänningar genom »parasitsväng.iingar». Genom en liten
kondensatorplatta, som placerades intill olika delar av
pressen, samt en oscillograf kunde man lokalisera
störningskällan och eliminera felet. En annan press gav
upphov till en ton om ca 8 000 p/s, som var så stark att den
Från vänster föredragshållaren, ingenjör R. Veldhuyzen, civiling.
O. Wägeus och direktör Herb. Kastengren.
1 Måhända skulle det i fackpressen nyligen omtalade elektriskt
ledande gummit lämpa sig bättre för ändamålet. — Ref:s anm.
