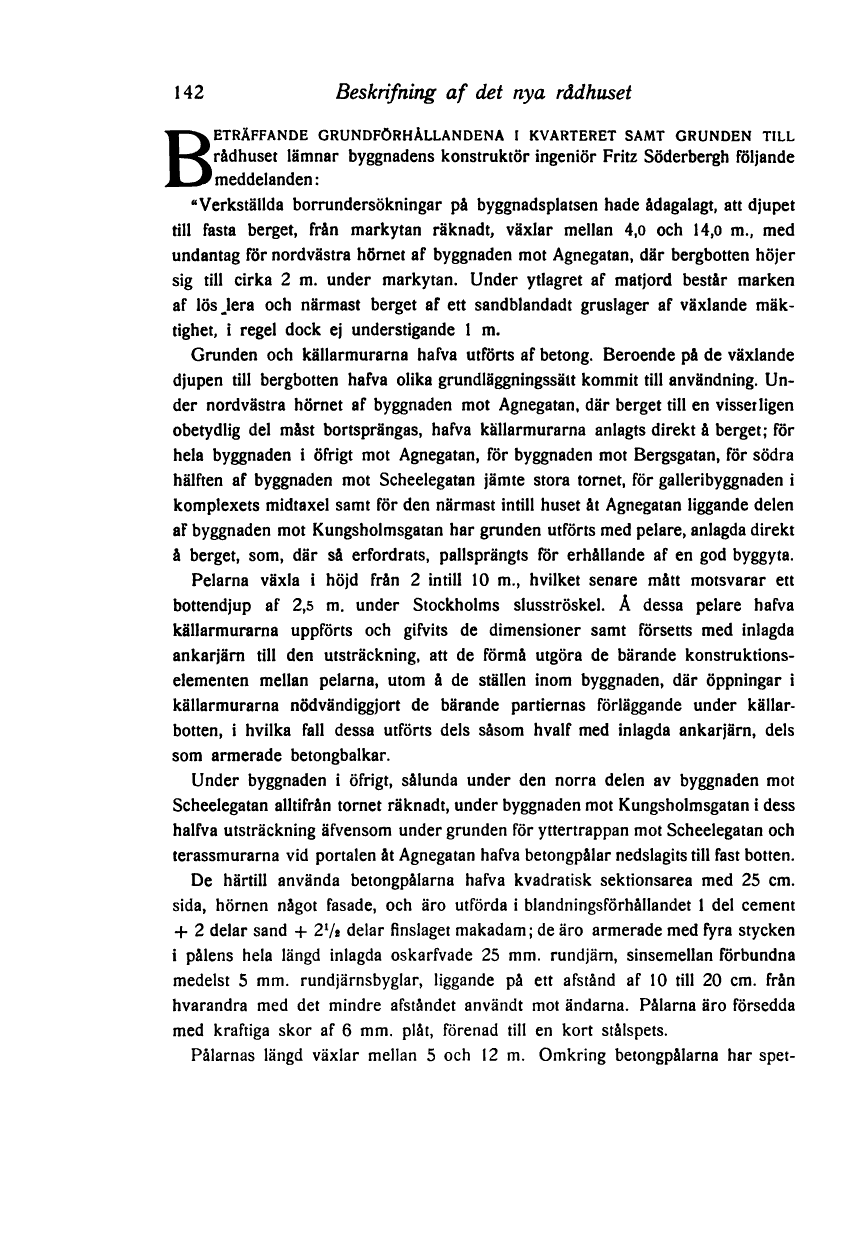

142 Beskrifning af det nya rådhuset

rådhuset lämnar byggnadens konstruktör ingeniör Fritz Söderbergh följande
meddelanden:

“Verkställda borrundersökningar på byggnadsplatsen hade ådagalagt, att djupet
till fasta berget, från markytan räknadt, växlar mellan 4,0 och 14,0 m., med
undantag för nordvästra hörnet af byggnaden mot Agnegatan, där bergbotten höjer
sig till cirka 2 m. under markytan. Under ytlagret af matjord består marken
af lös lera och närmast berget af ett sandblandadt gruslager af växlande
mäktighet, i regel dock ej understigande 1 m.

Grunden och källarmurarna hafva utförts af betong. Beroende på de växlande
djupen till bergbotten hafva olika grundläggningssätt kommit till användning.
Under nordvästra hörnet af byggnaden mot Agnegatan, där berget till en visserligen
obetydlig del måst bortsprängas, hafva källarmurarna anlagts direkt å berget; för
hela byggnaden i öfrigt mot Agnegatan, för byggnaden mot Bergsgatan, för södra
hälften af byggnaden mot Scheelegatan jämte stora tornet, för galleribyggnaden i
komplexets midtaxel samt för den närmast intill huset åt Agnegatan liggande delen
af byggnaden mot Kungsholmsgatan har grunden utförts med pelare, anlagda direkt
å berget, som, där så erfordrats, pallsprängts för erhållande af en god byggyta.

Pelarna växla i höjd från 2 intill 10 m., hvilket senare mått motsvarar ett
bottendjup af 2,5 m. under Stockholms slusströskel. Å dessa pelare hafva
källarmurarna uppförts och gifvits de dimensioner samt försetts med inlagda
ankarjärn till den utsträckning, att de förmå utgöra de bärande
konstruktionselementen mellan pelarna, utom å de ställen inom byggnaden, där öppningar i
källarmurarna nödvändiggjort de bärande partiernas förläggande under
källarbotten, i hvilka fall dessa utförts dels såsom hvalf med inlagda ankarjärn, dels
som armerade betongbalkar.

Under byggnaden i öfrigt, sålunda under den norra delen av byggnaden mot
Scheelegatan alltifrån tornet räknadt, under byggnaden mot Kungsholmsgatan i dess
halfva utsträckning äfvensom under grunden för yttertrappan mot Scheelegatan och
terassmurarna vid portalen åt Agnegatan hafva betongpålar nedslagits till fast botten.

De härtill använda betongpålarna hafva kvadratisk sektionsarea med 25 cm.
sida, hörnen något fasade, och äro utförda i blandningsförhållandet 1 del cement
4† 2 delar sand 4 21/2 delar finslaget makadam; de äro armerade med fyra stycken
i pålens hela längd inlagda oskarfvade 25 mm. rundjärn, sinsemellan förbundna
medelst 5 mm. rundjärnsbyglar, liggande på ett afstånd af 10 till 20 cm. från
hvarandra med det mindre afståndet användt mot ändarna. Pålarna äro försedda
med kraftiga skor af 6 mm. plåt, förenad till en kort stålspets.

Pålarnas längd växlar mellan 5 och 12 m. Omkring betongpålarna har spet-

Biæ. GRUNDFÖRHÅLLANDENA 1I KVARTERET SAMT GRUNDEN TILL
