N;o 1 RADIO
9
Hehkuvirta saadaan 85 Ah:n Fullerin-Sparta akku-
mulaattorista ja anodijännitys myös erikoisesta
korkeajännitys akkumulaattorista, joka on toistai-
seksi ollut lainana. Suurimpia vaikeuksia onkin
tuottanut sopivan anodivirtalähteen saaminen.
Aluksi käytettiin yksi-ankkurimuuttajaa, jolla taas
oli epäkohtana suriseva sivuääni. Kun lähetys
tällöin oli epäpuhdasta, päätettiin hankkia joku
sopivampi virtalähde ja ratkesi tämä
onnellisesti siten, että englantilainen akkumulaat-
toritehdas Fullers United Electric Works ja sen
pääedustaja Suomessa toiminimi Elektro Magneto,
3r hdessä lahjoittivat lähetysasemalle korkeajännitys
Fuller-akkumulaattorin, jostasaadaan 1,500volttia.
Toukokuun ajaksi saimme jo ensimäisen osan, 330
volttia,kokeille mainituntehtaan akkumulaattoria,
samalla saimme myöskin Insinööritoimisto Zit-
tingiltä Acme akkumulaattoria. Näiden avulla
sitten voitiin lähettää säännöllisesti koko touko-
kuun ajan iltasin ohjelmaa, joka oli sivuäänistä
vapaata. Kaiken työn ovat amatöörit itse suorit-
taneet, rakentaneet sen koneet ja huolehtineet
aseman kuntoonpanemisesta. Paljon on ollut vai-
keuksia voitettavana, mutta hellittämättömällä
ahkeruudella on ne toistaiseksi voitettu. Talou-
dellisen puolen järjestetyssä ovat pääkaupungin
radiotarpeita myyvät liikkeet ja radiokuuntelijat
sekä lahjoituksilla että muulla tavoin auttaneet
siten että ensimäinen osa osakemaksua on jo voitu
suorittaa sekä suurimmat kustannukset peittää.
Paljon vielä tehtävää, mutta hyvällä tahdolla ja
amatööri-ahkeruudella koetetaan kaikki saada
lopullisesti hyvään järjestykseen.
Nykyään asemaa laitetaan uuteen kuntoon.
Valtioneuvostolta on anottu lähetystehon koroit-
tamista 500 vattiin*. Jos tämä lupa saadaan, niin
on asemalla paremmat tulevaisuuden mahdolli-
suudet ja voidaan sieltä lähetettyjä radio-ohjelmia
kuulla jokapuolella maatamme. Sitäpaitsi on Ker-
holla aikomus järjestää huoneustoonsa täydellinen
radiolaboratorio, jossa voidaan suorittaa tarpeelli-
sia kokeiluja ja käytännöllisesti samalla opettaa
radiotekniikan perusteita. Kun Kerhoon kuuluu
joukko päteviä radioalaan perehtyneitä jäseniä,
jotka opastavat ja neuvovat, voi Kerho toivoa
saavuttavansa vielä hyviäkin tu’oksia radiotietojen
levittämisessä radioharrastajien keskuuteen.
Toivo Laakso.
Helsingissä 13. 6. 24.
*) Toim. huomautus: Radiola on nyttemmin jo saanut
Valtioneuvostoltaluvan korottaa lähetystehoa 500vattiin.
En intressant enrörsmottagare.
Den ordinära detektormottagaren med endast
ett vacuumrör och induktiv återkoppling giver
rätt goda resultat, även då den skötes av en oerfa-
ren radionybörjare och verkligt förvånande är den
effekt den vid skicklig skötsel kan uppvisa vad
räckvidd och ljudstyrka beträffa.
Emellertid ligger ikopplingens natur en begräns-
ning för utnyttjandet av den effekt ett vacuumrör
under gynsammare omständigheter kan avgiva.
Med några tillökningar och förändringar av det
ordinära schemat uppnås enkelt en effektstegring
utöver det vanliga.

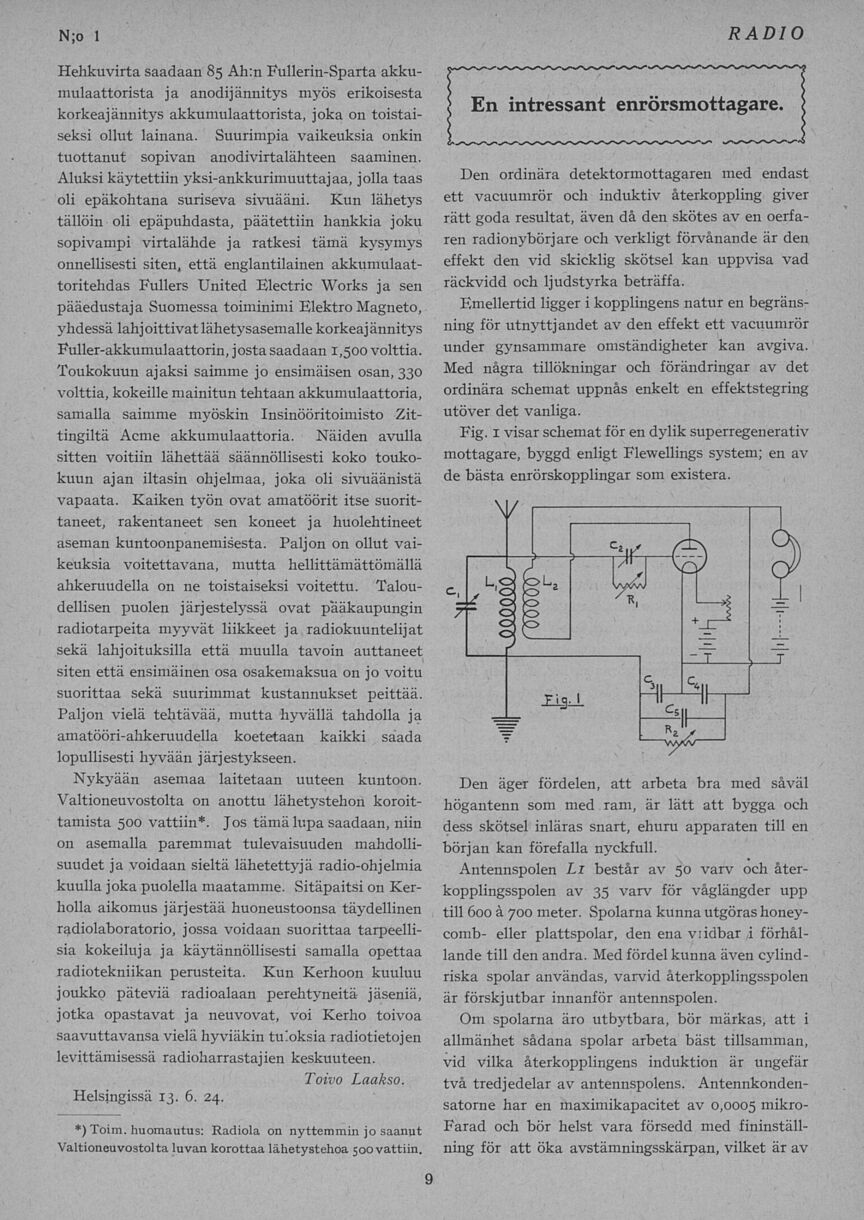

Fig. i visar schemat för en dylik superregenerativ
mottagare, byggd enligt Flewellings system; en av
de bästa enrörskopplingar som existera.
Den äger fördelen, att arbeta bra med såväl
högantenn som med ram, är lätt att bygga och
dess skötsel inläras snart, ehuru apparaten till en
början kan förefalla nyckfull.
Antennspolen Li består av 50 varv och åter-
kopplingsspolen av 35 varv för våglängder upp
till 600 å 700 meter. Spolarna kunna utgöras honey-
comb- eller plattspolar, den ena vridbar i förhål-
lande till denandra. Med fördel kunna även cylind-
riska spolar användas, varvid återkopplingsspolen
är förskjutbar innanför antennspolen.
Om spolarna äro utbytbara, bör märkas, att i
allmänhet sådana spolar arbeta bäst tillsamman,
vid vilka återkopplingens induktion är ungefär
två tredjedelar av antennspolens. Antennkonden-
satorne har en maximikapacitet av 0,0005 mikro-
Farad och bör helst vara försedd med fininställ-
ning för att öka avstämningsskärpan, vilket är av
Fij-I
