11
N:o 1

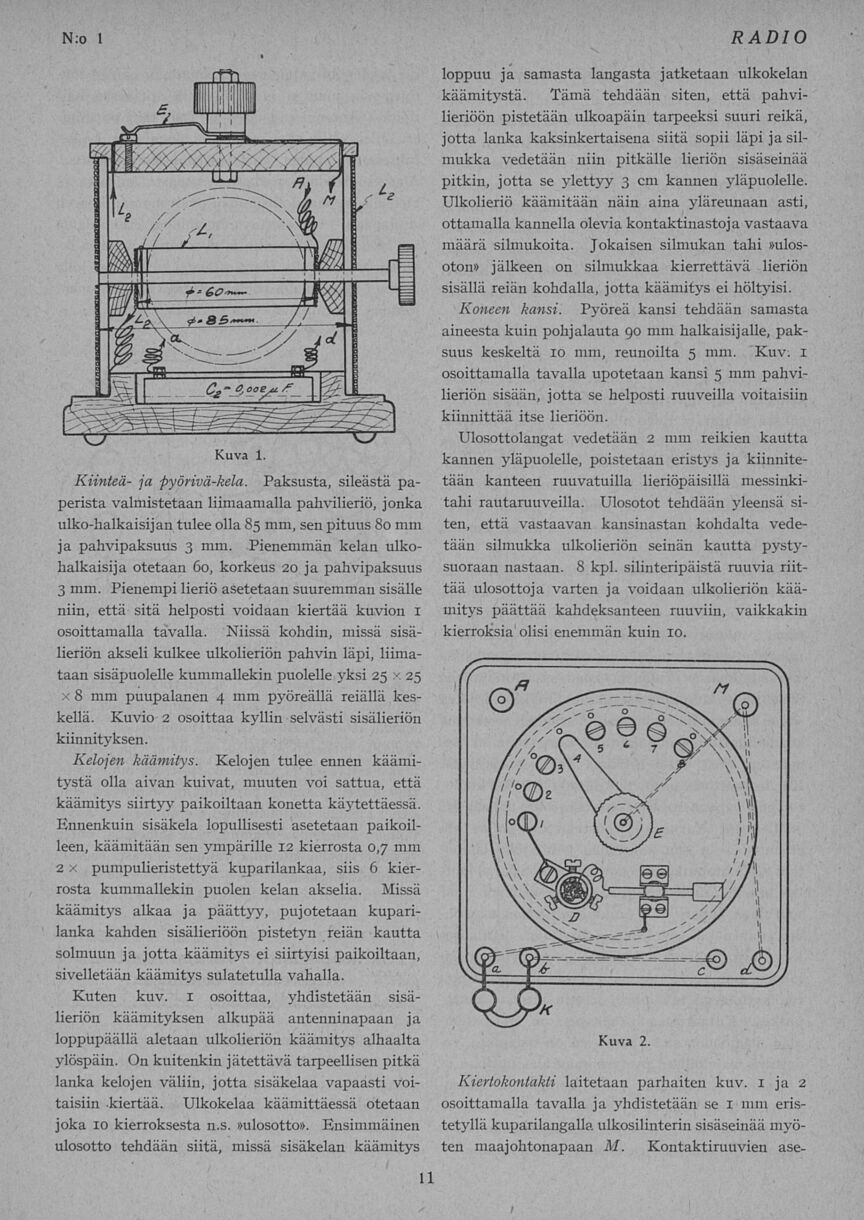

Kiinteä- ja pyörivä-kela. Paksusta, sileästä pa-
perista valmistetaan liimaamalla pahvilieriö, jonka
ulko-halkaisijan tulee olla85 mm, senpituus 80mm
ja pahvipaksuus 3 mm. Pienemmän kelan ulko-
halkaisija otetaan 60, korkeus 20 ja pahvipaksuus
3 mm. Pienempi lieriö asetetaan suuremman sisälle
niin, että sitä helposti voidaan kiertää kuvion 1
osoittamalla tavalla. Niissä kohdin, missä sisä-
lieriön akseli kulkee ulkolieriön pahvin läpi, liima-
taan sisäpuolelle kummallekin puolelle yksi 25 x 25
x 8 mm puupalanen 4 mm pyöreällä reiällä kes-
kellä. Kuvio 2 osoittaa kyllin selvästi sisälieriön
kiinnityksen.
Kelojen käämitys. Kelojen tulee ennen käämi-
tystä olla aivan kuivat, muuten voi sattua, että
käämit3’s siirtyy paikoiltaan konetta kä}’tettäessä.
Ennenkuin sisäkela lopullisesti asetetaan paikoil-
leen, käämitään sen ympärille 12 kierrosta 0,7 mm
2 x pumpulieristettyä kuparilankaa, siis 6 kier-
rosta kummallekin puolen kelan akselia. Missä
käämitys alkaa ja päättyy, pujotetaan kupari-
lanka kahden sisälieriöön pistetyn reiän kautta
solmuun ja jotta käämitys ei siirtyisi paikoiltaan,
sivelletään käämitys sulatetulla vahalla.
Kuten kuv. 1 osoittaa, yhdistetään sisä-
lieriön käämityksen alkupää antenninapaan ja
loppupäällä aletaan ulkolieriön käämitys alhaalta
ylöspäin. Onkuitenkin jätettävä tarpeellisen pitkä
lanka kelojen väliin, jotta sisäkelaa vapaasti voi-
taisiin kiertää. Ulkokelaa käämittäessä otetaan
joka 10 kierroksesta n.s. »ulosotto». Ensimmäinen
ulosotto tehdään siitä, missä sisäkelan käämitys
loppuu ja samasta langasta jatketaan ulkokelan
käämitystä. Tämä tehdään siten, että pahvi-
lieriöön pistetään ulkoapäin tarpeeksi suuri reikä,
jotta lanka kaksinkertaisena siitä sopii läpi ja sil-
mukka vedetään niin pitkälle lieriön sisäseinää
pitkin, jotta se ylettyy 3 cm kannen yläpuolelle.
Ulkolieriö käämitään näin aina yläreunaan asti,
ottamallakannella oleviakontaktinastoja vastaava
määrä silmukoita. Jokaisen silmukan tahi »ulos-
oton» jälkeen on silmukkaa kierrettävä lieriön
sisälläreiän kohdalla, jottakäämitys ei höltyisi.
Koneen kansi. Pyöreä kansi tehdään samasta
aineesta kuin pohjalauta 90 mm halkaisijalle, pak-
suus keskeltä 10 mm, reunoilta 5 mm. Kuv. 1
osoittamalla tavalla upotetaan kansi 5 mm pahvi-
lieriön sisään, jotta se helposti ruuveilla voitaisiin
kiinnittää itse lieriöön.
Ulosottolangat vedetään 2 mm reikien kautta
kannen yläpuolelle, poistetaan eristys ja kiinnite-
tään kanteen ruuvatuilla lieriöpäisillä messinki-
tahi rautaruuveilla. Ulosotot tehdään yleensä si-
ten, että vastaavan kansiiiastan kohdalta vede-
tään silmukka ulkolieriön seinän kautta pysty-
suoraan nastaan. 8 kpl. silinteripäistä ruuvia riit-
tää ulosottoja varten ja voidaan ulkolieriön kää-
mitys päättää kahdeksanteen ruuviin, vaikkakin
kierroksia olisi enemmän kuin 10.
Kiertokontakti laitetaan parhaiten kuv. 1 ja 2
osoittamalla tavalla ja yhdistetään se 1 mm eris-
tetyllä kuparilangalla ulkosilinterin sisäseinää myö-
ten maajohtonapaan M. Kontaktiruuvien ase-
Kuva 1.
Kuva 2.
