N:o 2 RADIO
35
vähän eroavasta aaltopituudesta. Koneen-
viritys on helppoa, sillä tähän käytettävät
kaksi kondensaattoria asetetaan samalle kapa-
siteetille, jokaisella eri alltopituudella määrä-
tylle asteelle kondensaattorin asteikolla.
Määritellä koneelle sen kuuloetäisyyttä on
vaikeata, sillä se on riippuvainen ei vain vas-
taanottajasta ja siihen kytketystä antennista,
vaan myöskin lähetysaseman tehosta. Voi-
daan kuitenkin sanoa, että yleisradio-esityksiä
2,500 km päästä kuullaan hyvin kuulotorvella
ja suotuisissa olosuhteissa myöskin »kovaääni-
sellä».
Koneen kytkentä on siten järjestetty, että
voidaan käyttää joko yhtä, kahta tahi kolmea
putkea, riippuen se halutusta äänenvahvuu-
desta. Se on yksinkertainen ja helppo raken-
taa, sillä vain ne kojeet, jotka vaativat asette-
lua, ovat kiinnitetyt pystysuoralle eboniitti-
levylle, toiset „ ._ __.>-..
taasen koneen
tammiselle poh-
jalaudalle. Tä-
ten ei koneen
osien yhteen-
liittäminen ai-
heuta vaikeuk-
sia.
Onhan tun-
nettu seikka,
että kaksi ko-
netta samalla
kytkinkaavalla,
joskin yhtälailla rakennetut, mutta kojeita
yhdistävät johdot jonkunverran eroavaisesti
vedetyt, saavat useinkin erilaiset ominaisuu-
det. Tätä ei tapahdu selitettävänä olevalla
koneella, sillä sen voi asettaa oikeaan kriitilli-
sesti regeneroivaan tilaan säädettävällä hila-
vuoto-vastuksella jaohimeno-kondensaattorilla.
Tällä koneella on vielä hyvä ominaisuus,
mikä jokaista todellista radioharrastajaa miel-
lyttää. Se ei ole »säteilevä» t. s. »aaltoja-lähet-
tävä», eikä näin ollen voi häiritä lähellä olevien
vastaanottokoneiden toimintaa »kiljunnalla ja
vihellyksillä», jonka useat muut koneet voimak-
kaalla reaktio-kytkennällään aikaansaavat. Mi-
ten harmilliset tuollaiset häiriöt voivat olla,
sen tietää jokainen radiokoneen omistaja ti-
heään asutuilla seuduilla.
de två kondensatorer, som användas härtill,
alltid skola inställas till samma kapacitet, för
varje särskilld våglängd med endast ett be-
stämt utslag å kondensatorskalorna.
Att angiva någon bestämd räckvidd för ap-
paraten är svårt, då denna beror, icke endast
av mottagaren och dess antennförhållanden,
utan även av sändarstationens energi. För att
nämna något avstånd kan det sägas, att rund-
radio på 2,500 km avstånd höres väl i telefo-
nerna och under gynnsamma förhållanden med
högtalare.
Apparaten är kopplad så, att ett, två eller
tre rör efter behag kunna användas, alltefter-
som man önskar mindre eller större volym hos
ljudet. Den är enkel och lätt att bygga då en-
dast de instrument, som fordra inställning äro
monterade å den lodräta ebonitpanelen och de
övriga inuti apparatlådan på bottnen, som är
av hård valnöt
eller ek. Häri-
genom bli alla
instrument lätt
åtkomliga vid
fastlödningen
av förbindelse-
ledningarna.
Det är ju be-
kant, att tven-
ne apparater,
byggda och
kopplade all-
deles lika, men
med förbindelseledningarna dragna något olika
i förhållande till varandra, ofta få olika egen-
skaper. Vid byggandet av den här beskrivna
apparaten, behöver intet sådant befaras, då
denna med tillhjälp av ett variabelt galler-
läckmotstånd och en förbigångskondensater
kan inställas till det riktiga kritiska regene-
rerande tillståndet.
Denna apparat har ännu en god egenskap,
som varje verklig radiovän uppskattar. Den
reradierar icke och kan icke störa nära be-
lägna apparaters mottagning med tjut och viss-
lingar, vilket andra apparater med stark åter-
koppling göra. Huru förargliga återkopplings-
tjuten verkligen äro, det känner varje apparat-
ägare på tätt bebyggda orter till.
Kopplingsschemat till mottagarenvisas ifig. i.

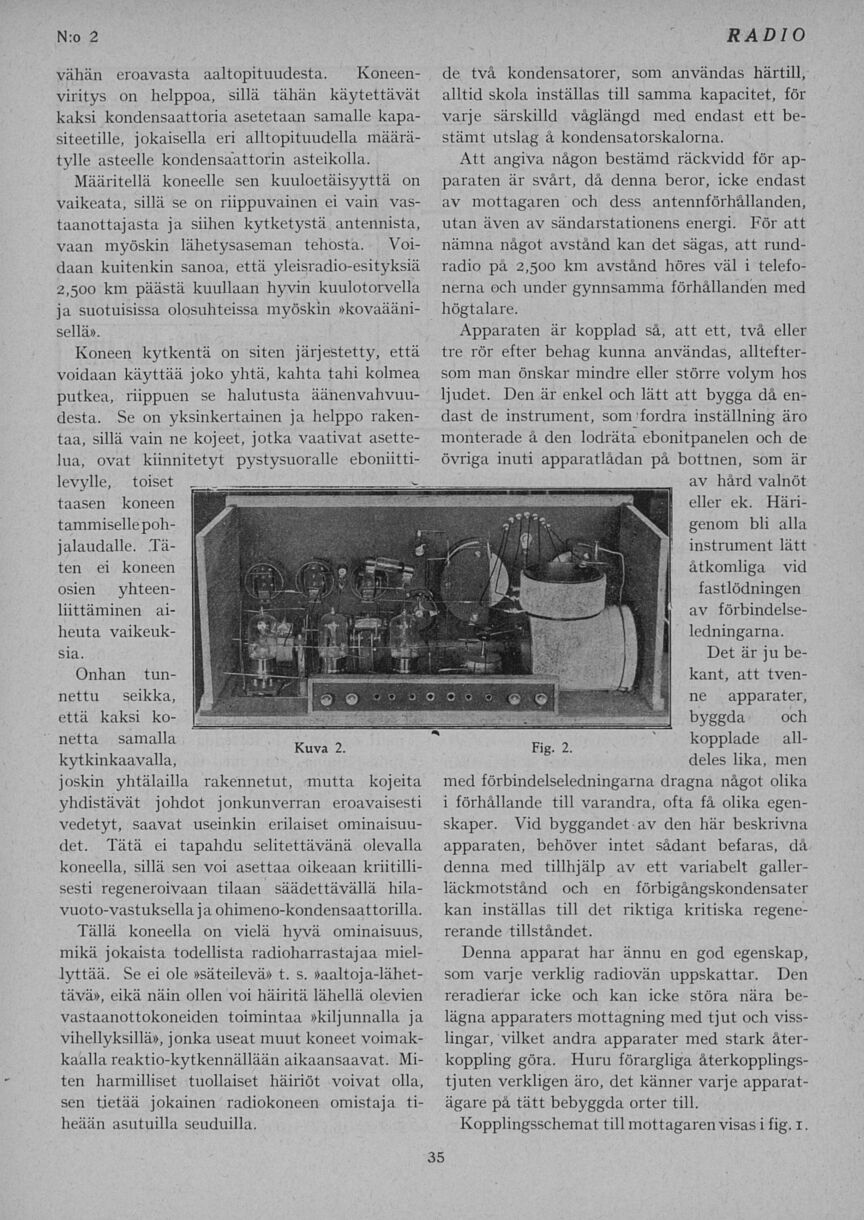

Fig. 2.
Kuva 2.
