N:o 4 RADIO
*
71
Här överföras svängningarna i kretsen L2 C2
icke direkt till detektorn, utan medelbart ge-
nom kretsen L3 C3, vilken också bör vara av-
stämd för den inkommande våglängden. För
att icke tillföra mottagaren för många inställ-
ningar, kan den ena av kondensatorerna C2 eller
C3 bortlämnas och den tillhörande induktionen
förändras t. ex. med avtappning av spolen. En
ytterligare förenkling fås om både C2 och C3
bortlämnas och båda induktionerna L2 och L3
förses med avtappnir.gar, men avstämnings-
skärpan blir härvid mindre.

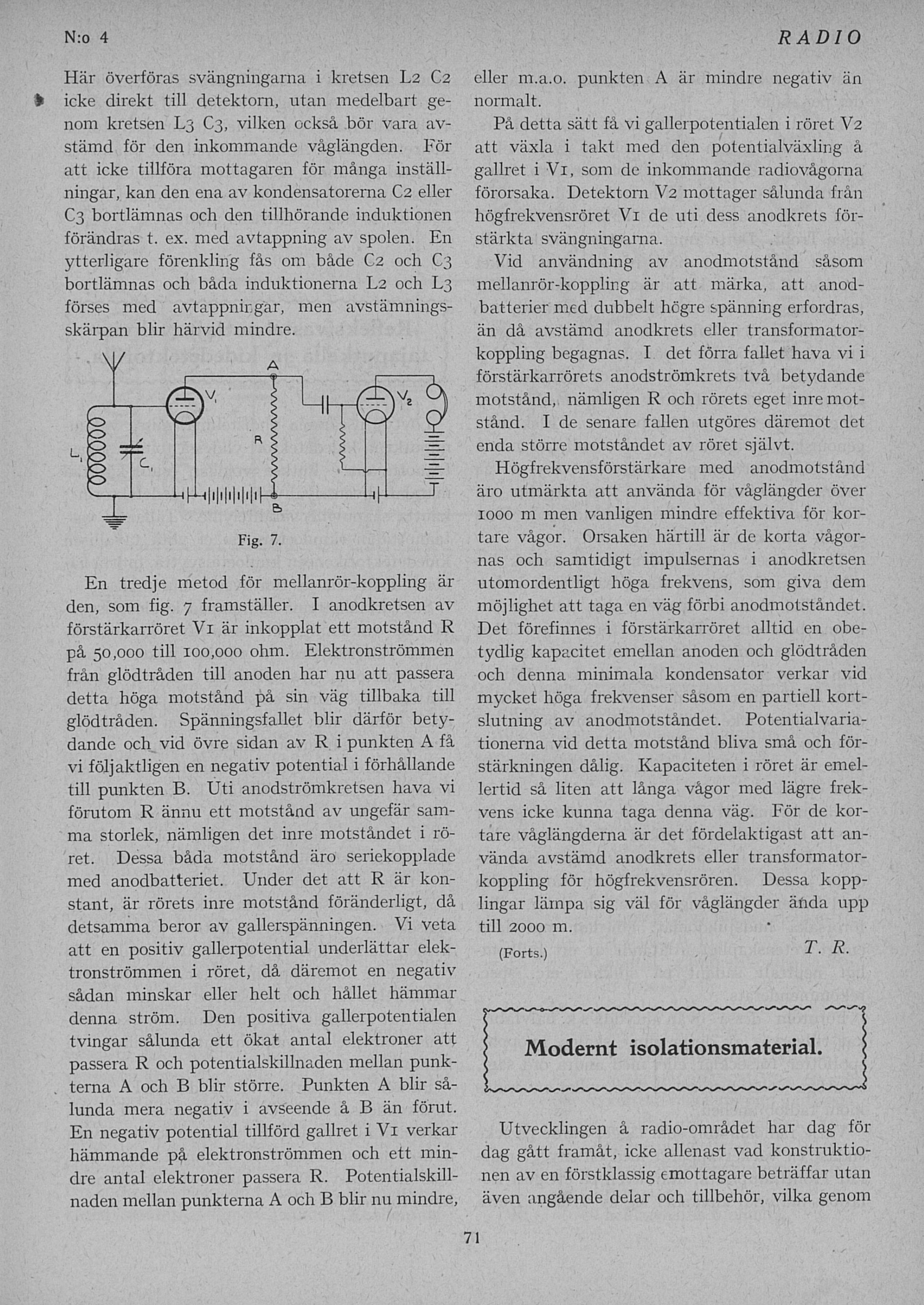

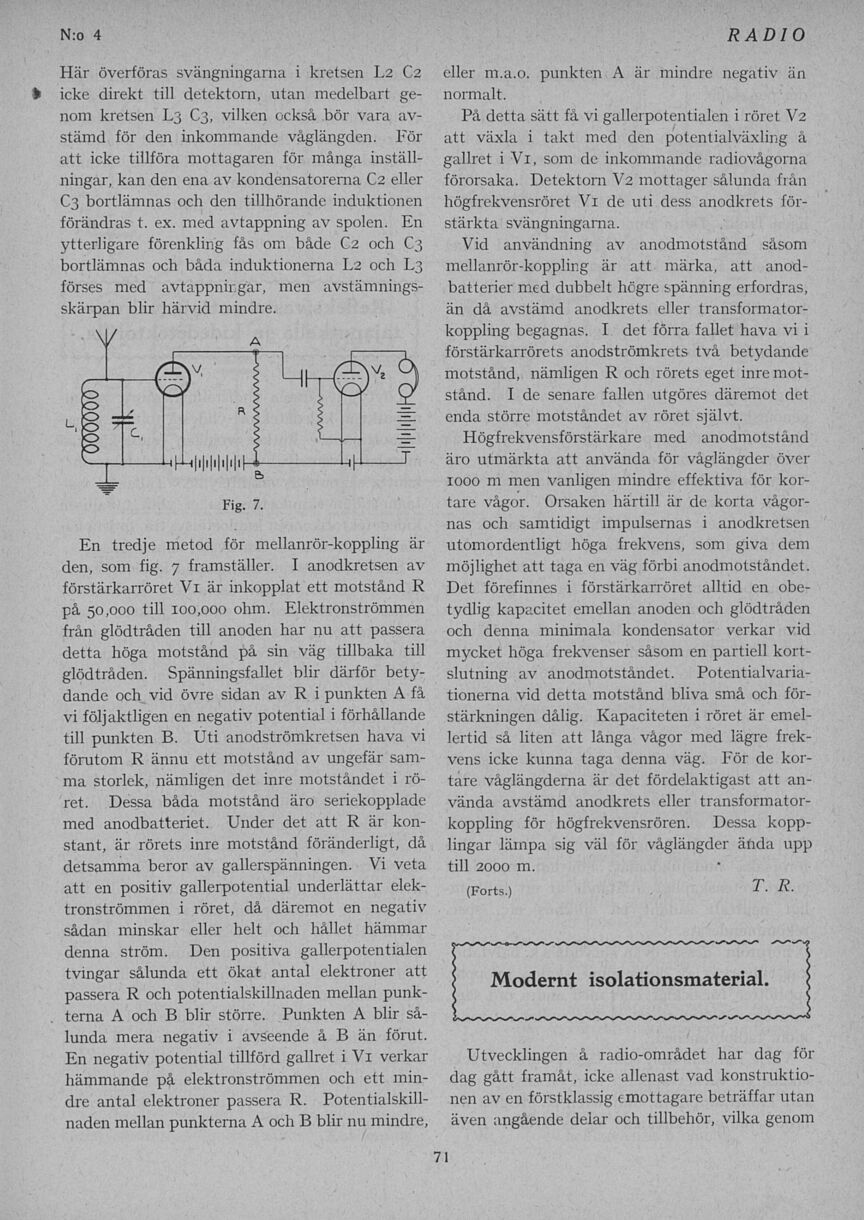

En tredje metod för mellanrör-koppling är
den, som fig. 7 framställer. I anodkretsen av
förstärkarröret Vi är inkopplat ett motstånd R
på 50,000 till 100,000 ohm. Elektronströmmen
från glödtråden till anoden har nu att passera
detta höga motstånd på sin väg tillbaka till
glödtråden. Spänningsfallet blir därför bety-
dande och vid övre sidan av R i punkten A få
viföljaktligen en negativ potential i förhållande
till punkten B. Uti anodströmkretsen hava vi
förutom R ännu ett motstånd av ungefär sam-
ma storlek, nämligen det inre motståndet i rö-
ret. Dessa båda motstånd äro seriekopplade
med anodbatteriet. Under det att R är kon-
stant, är rörets inre motstånd föränderligt, då
detsamma beror av gallerspänningen. Vi veta
att en positiv gallerpotential underlättar elek-
tronströmmen i röret, då däremot en negativ
sådan minskar eller helt och hållet hämmar
denna ström. Den positiva gallerpotentialen
tvingar sålunda ett ökat antal elektroner att
passera R och potentialskillnaden mellan punk-
terna A och B blir större. Punkten A blir så-
lunda mera negativ i avseende å B än förut.
En negativ potential tillförd gallret i Vi verkar
hämmande på elektronströmmen och ett min-
dre antal elektroner passera R. Potentialskill-
naden mellan punkterna A och B blir nu mindre,
eller m.a.o. punkten A är mindre negativ än
normalt.
På detta sätt få vi gallerpotentialen i röret V2
att växla i takt med den potentialväxling å
gallret i Vi, som de inkommande radiovågorna
förorsaka. Detektorn V2 mottager sålunda från
högfrekvensröret Vi de uti dess anodkrets för-
stärkta svängningarna.
Vid användning av anodmotstånd såsom
mellanrör-koppling är att märka, att anod-
batterier med dubbelt högre spänning erfordras,
än då avstämd anodkrets eller transformator-
koppling begagnas. I det förra fallet hava vi i
förstärkarrörets anodströmkrets två betydande
motstånd, nämligen R och rörets eget inre mot-
stånd. I de senare fallen utgöres däremot det
enda större motståndet av röret självt.
Högfrekvensförstärkare med anodmotstånd
äro utmärkta att använda för våglängder över
iooo m men vanligen mindre effektiva för kor-
tare vågor. Orsaken härtill är de korta vågor-
nas och samtidigt impulsernas i anodkretsen
utomordentligt höga frekvens, som giva dem
möjlighet att taga en väg förbi anodmotståndet.
Det förefinnes i förstärkarröret alltid en obe-
tydlig kapacitet emellan anoden och glödtråden
och denna minimala kondensator verkar vid
mycket höga frekvenser såsom en partiell kort-
slutning av anodmotståndet. Potentialvaria-
tionerna vid detta motstånd bliva små och för-
stärkningen dålig. Kapaciteten i röret är emel-
lertid så liten att långa vågor med lägre frek-
vens icke kunna taga denna väg. För de kor-
tare våglängderna är det fördelaktigast att an-
vända avstämd anodkrets eller transformator-
koppling för högfrekvensrören. Dessa kopp-
lingar lämpa sig väl för våglängder ända upp
till 2000 m.
(Forts.) T. R.
Modernt isolationsmaterial.
Utvecklingen å radio-området har dag för
dag gått framåt, icke allenast vad konstruktio-
nen av en förstklassig emottagare beträffar utan
även angående delar och tillbehör, vilka genom
Fig. 7.
