75
N:o 4
bar med olika konstruerade högtalare, är åter-
givandet av skilda språk. Det har nämligen
visat sig att högtalare av de bästa engelska
märken icke återgiva t. ex. det tyska språket
klanderfritt. Orsaken är den, att membranet
i högtalaren måste vara särskilt känsligt ock
mjukt utan att dock hava någon egen-sväng-
ning, för att på ett naturligt sätt återgiva t. ex.
»sch, stj», s.k. väsljud, som mycket ofta före-
komma i tyskan, men icke i engelska språket.
Därför har också de tyska konstruktörerna
haft att kämpa med mycket större svårigheter
än de engelska, vilket också visat sig i de för-
bättrade resultat, de erhållit, icke endast i fråga
om återgivandet av tal utan också i ännu högre
grad av sång och musik. Ett glänsande bevis
för deras framgångar är just Ortophon-högta-
lare, (närmare kända som A 70, med förstärkare
och A 69, utan förstärkare), som genom sitt be-
hagliga och klangulla ljud, samt sin utmärkta
spänningen vid be-
hov av särskiltkraf-
tigt ljud höjas till
ioo a 150volt. Det-
ta gäller dock en-
dast vid använd-
ningen av sparröret
L. A. 75, som till-
verkas av samma
fabrik. Röret, som
förbrukar c:a 0,16
amper vid en glöd-
spänning av 2,5
volt, giver 5 till 7
milliamper vid en
anodspänning av 60
volt, och stiger
strömstyrkan pro-
portionelt med
anodspänningen
upp till 150 volt.
Fabriken har
också lyckats fram-
ställa en mottag-
konstruktion tillvunnit sig såväl lyssnares som-
amatörers odelade erkännande.
För att återgå till dess konstruktion, så är
den baserad på typen med permanent hästsko-
magnet samt kägelformigt membran. Vid mag-
netens poler äro elektromagneterna fastade
och bestå de av två lindade kärnor, seriekopp-
lade med 1000 ohm i varje. Polerna äro riktade
snett innåt och sluta tätt intill en hävann, vil-
kens ena spets är fästad vid membranet och
den andra vid membranfundamentet. Fäst-
punkten vid membranet består av växlande
mellanlägg av olika metaller samt sämsk-skinn,
vilket åstadkommer ett särdeles mjukt åter-
givande även vid starka störingar i mottag-
ningsapparaten. Avståndet mellan magnet-
polerna och hävarmen kan regleras med en
skruv, placerad ovanpå apparatlocket, och er-
håller man då starkare eller svagare ljud, samt
olika tonnyanser.
Högtalarena byggas i två utföranden, med
eller utan inbyggd förstärkare-enhet. Förstär-
karen, som är av den vanliga typen för låg-
frekvens, består av transformator samt Au-
dionrör. Givetvis fordras för denna typ batte-
rier för anod- samt glödström, och kan anod-

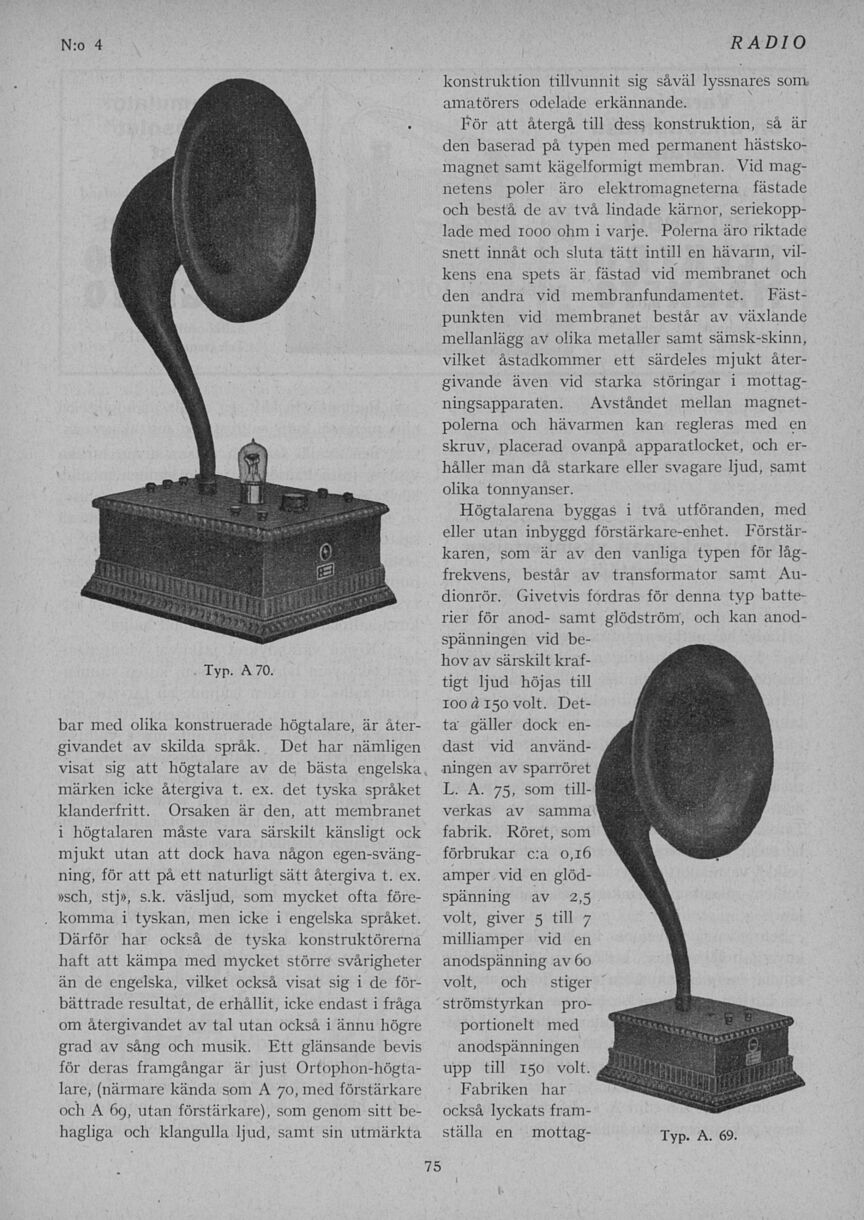

Typ. A 70.
Typ. A. 69.
