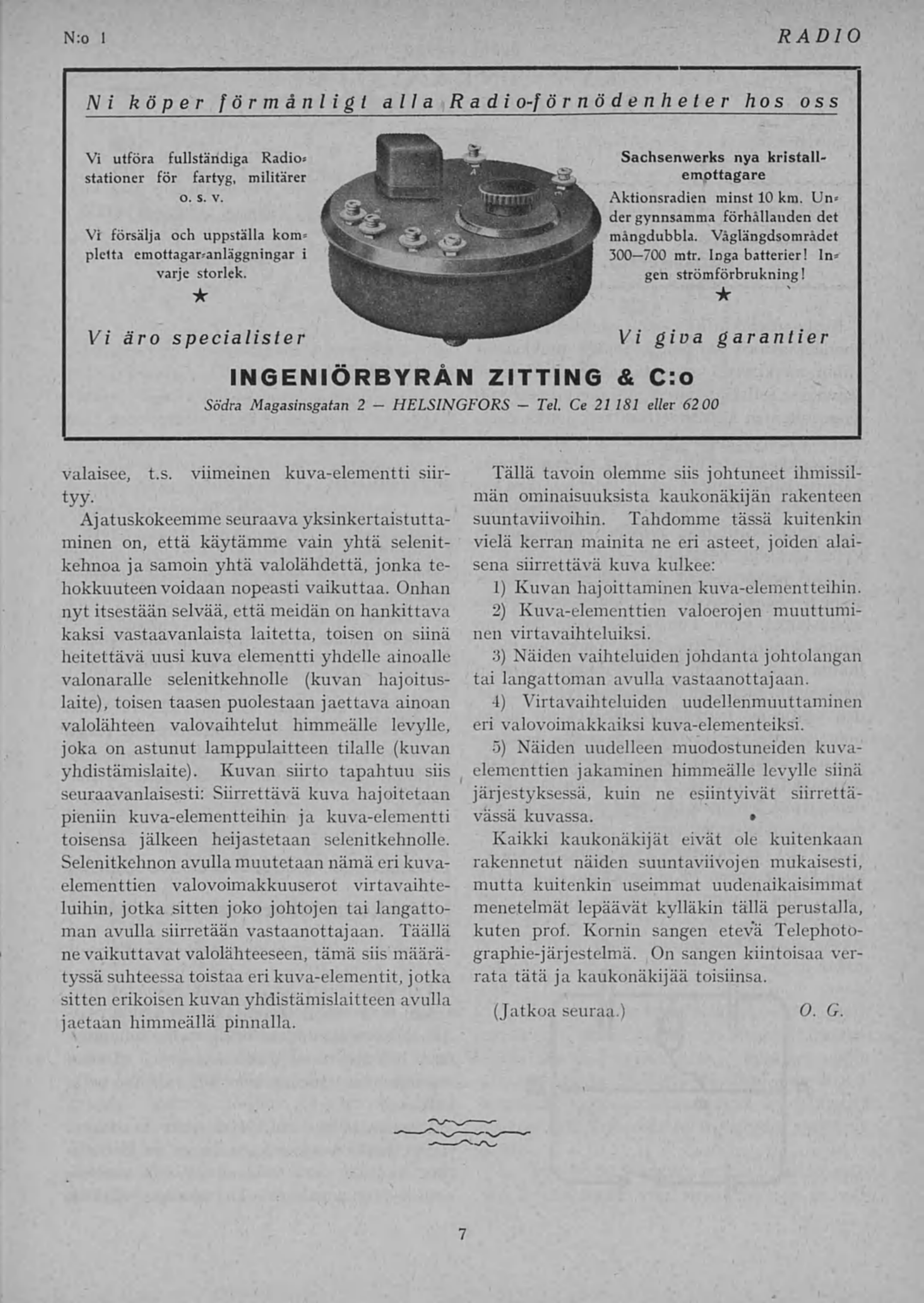

N.-o 1 RADIO
7
valaisee, t.s. viimeinen kuva-elementti siir-
tyy.
Aj atuskokeemme seuraava yksinkertaistutta-
minen on, että käytämme vain yhtä selenit-
kehnoa ja samoin yhtä valolähdettä, jonka te-
hokkuuteen voidaan nopeasti vaikuttaa. Onhan
nyt itsestään selvää, että meidän on hankittava
kaksi vastaavanlaista laitetta, toisen on siinä
heitettävä uusi kuva elementti yhdelle ainoalle
valonaralle selenitkehnolle (kuvan hajoitus-
laite), toisen taasen puolestaan jaettava ainoan
valolähteen valovaihtelut himmeälle levylle,
joka on astunut lamppulaitteen tilalle (kuvan
yhdistämislaite). Kuvan siirto tapahtuu siis
seuraavanlaisesti: Siirrettävä kuva hajoitetaan
pieniin kuva-elementteihin ja kuva-elementti
toisensa jälkeen heijastetaan selenitkehnolle.
Selenitkehnon avulla muutetaan nämä erikuva-
elementtien valovoimakkuuserot virtavaihte-
luihin, jotka sitten joko johtojen tai langatto-
man avulla siirretään vastaanottajaan. Täällä
ne vaikuttavat valolähteeseen, tämä siis määrä-
tyssä suhteessa toistaa erikuva-elementit, jotka
sitten erikoisen kuvan yhdistämislaitteen avulla
jaetaan himmeällä pinnalla.
Tällä tavoin olemme siis johtuneet ihmissil-
män ominaisuuksista kaukonäkijän rakenteen
suuntaviivoihin. Tahdomme tässä kuitenkin
vielä kerran mainita ne eri asteet, joiden alai-
sena siirrettävä kuva kulkee:
1) Kuvan hajoittaminen kuva-elementteihin.
2) Kuva-elementtien valoerojen muuttumi-
nen virtavaihteluiksi.
-’}) Näiden vaihteluiden johdanta johtolangan
tai langattoman avulla vastaanottajaan.
4) Virtavaihteluiden uudellenmuuttamiinn
eri valovoimakkaiksi kuva-elementeiksi.
5) Näiden uudelleen muodostuneiden kuva-
elementtien jakaminen himmeälle levylle siinä
järjestyksessä, kuin ne esiintyivät siirrettä-
vässä kuvassa. •
Kaikki kaukonäkijät eivät ole kuitenkaan
rakennetut näiden suuntaviivojen mukaisesti,
mutta kuitenkin useimmat uudenaikaisimmat
menetelmät lepäävät kylläkin tällä perustalla,
kuten prof. Kornin sangen etevä Telephoto-
graphie-järjestelmä. On sangen kiintoisaa ver-
rata tätä ja kaukonäkijää toisiinsa.
O. G.
(Jatkoa seuraa.)
