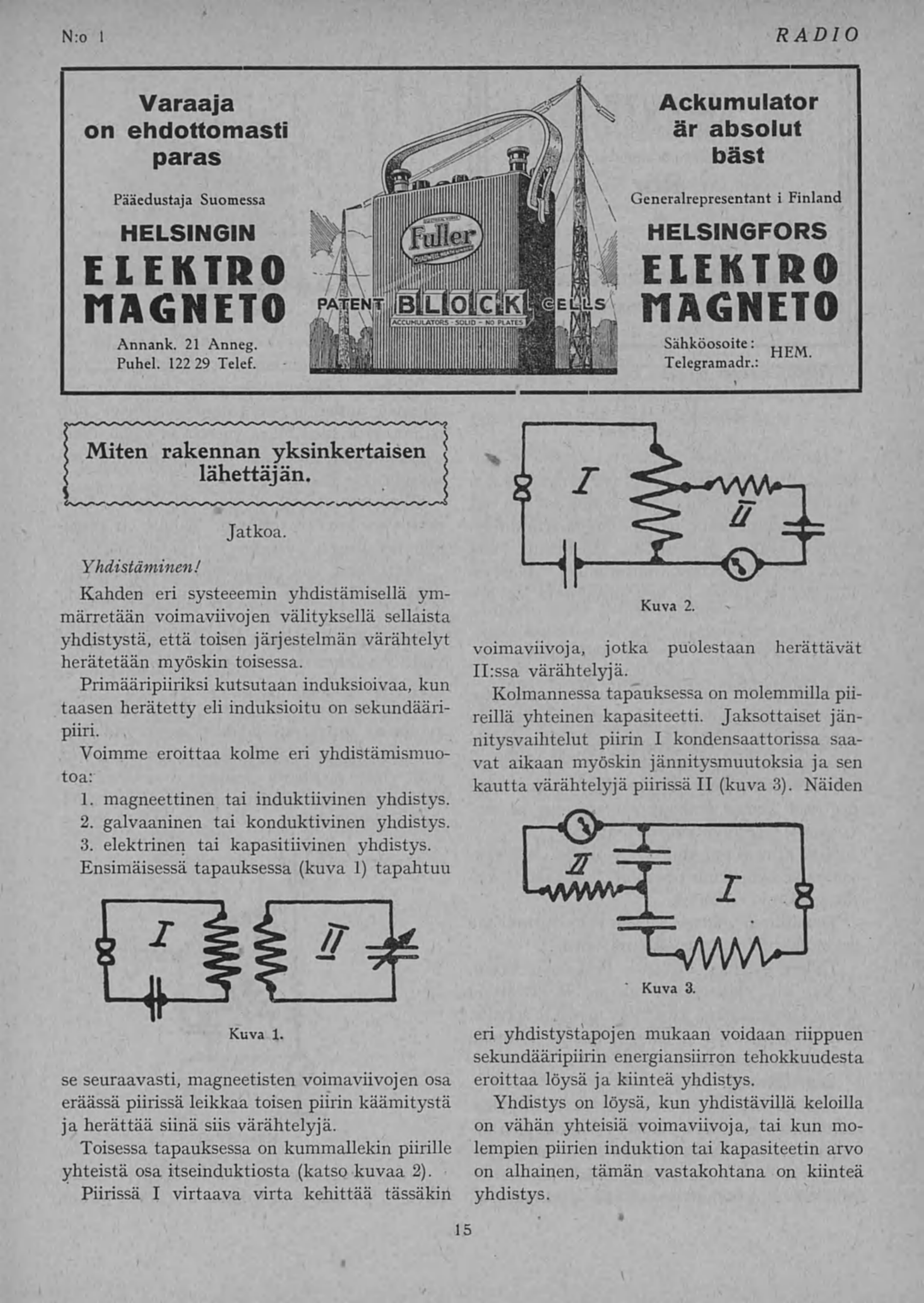

N:o 1 RADIO
15
l Miten rakennan yksinkertaisen <
[ lähettäjän. j
Jatkoa.
Yhdistäminen/
Kahden eri systeeemin yhdistämisellä ym-
märretään voimaviivojen välityksellä sellaista
yhdistystä, että toisen järjestelmän värähtelyt
herätetään myöskin toisessa.
Primääripiiriksi kutsutaan induksioivaa, kun
taasen herätetty eli induksioitu on sekundääri-
piiri.
Voimme eroittaa kolme eri yhdistämismuo-
toa:
1. magneettinen tai induktiivinen yhdistys.
2. galvaaninen tai konduktivinen yhdistys.
3. elektrinen tai kapasitiivinen yhdistys.
Ensimäisessä tapauksessa (kuva 1) tapahtuu
se seuraavasti, magneetisten voimaviivojen osa
eräässä piirissä leikkaa toisen piirin käämitystä
ja herättää siinä siis värähtelyjä.
Toisessa tapauksessa on kummallekin piirille
yhteistä osa itseinduktiosta (katso kuvaa 2).
Piirissä I virtaava virta kehittää tässäkin
voimaviivoja, jotka puolestaan herättävät
llrssa värähtelyjä.
Kolmannessa tapauksessa on molemmilla pii-
reillä yhteinen kapasiteetti. Jaksottaiset jän-
nitysvaihtelut piirin I kondensaattorissa saa-
vat aikaan myöskin jännitysmuutoksia ja sen
kautta värähtelyjä piirissä II (kuva 3). Näiden
eri yhdistystapojen mukaan voidaan riippuen
sekundääripiirin energiansiirron tehokkuudesta
eroittaa löysä ja kiinteä yhdistys.
Yhdistys on löysä, kun yhdistävillä keloilla
on vähän yhteisiä voimaviivoja, tai kun mo-
lempien piirien induktion tai kapasiteetin arvo
on alhainen, tämän vastakohtana on kiinteä
yhdistys.
Kuva 1.
Kuva 2.
Kuva 3.
