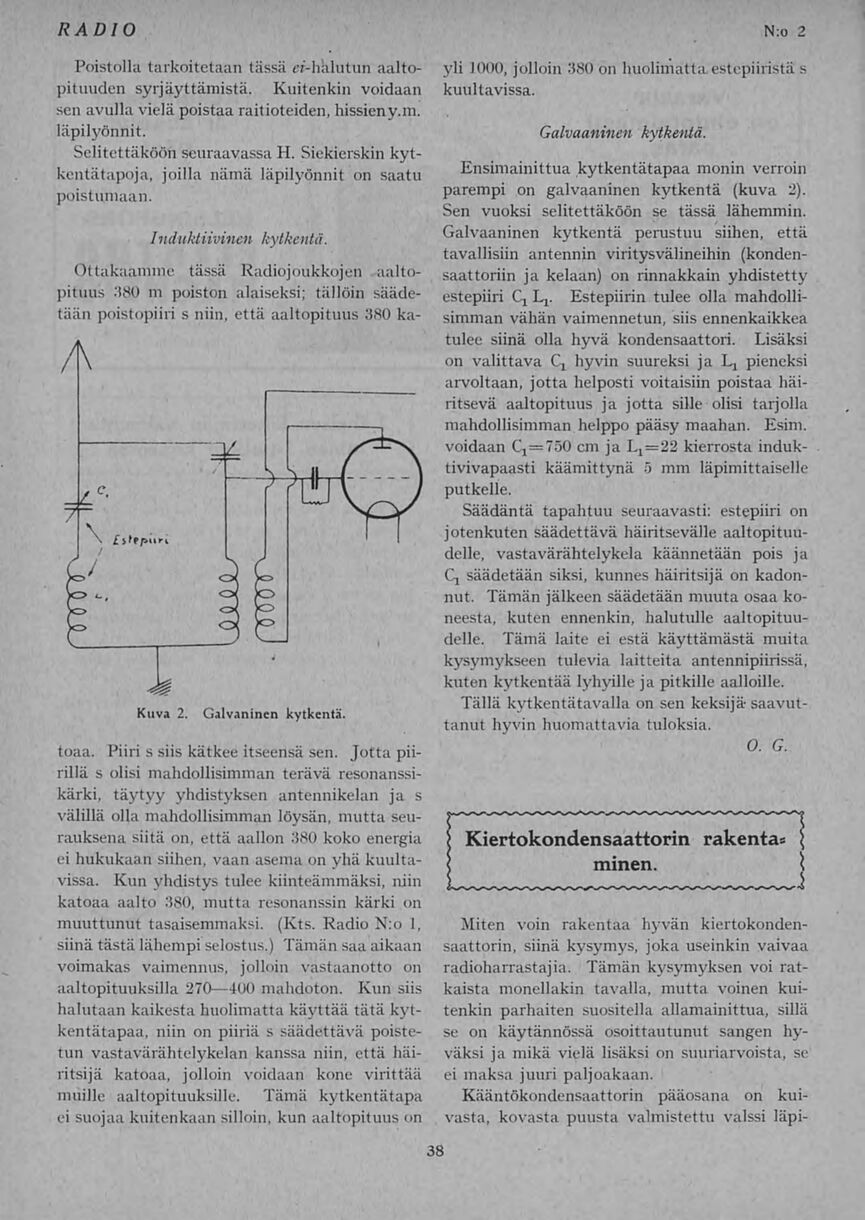

N:o 2
RADIO
38
Poistolla tarkoitetaan tässä fij-halutun aalto-
pituuden syrjäyttämistä. Kuitenkin voidaan
sen avulla vielä poistaa raitioteiden, hissieny.m.
läpilyönnit.
Selitettäköön seuraavassa H. Siekierskin kyt-
kentätapoja, joilla nämä läpilyönnit on saatu
poistumaan.
Induktiivinen kytkentä.
Ottakaamme tässä Radiojoukkojen aalto-
pituus 380 m poiston alaiseksi; tällöin sääde-
tään poistopiiri s niin, että aaltopituus 380 ka-
toaa. Piiri s siis kätkee itseensä sen. Jotta pii-
rillä s olisi mahdollisimman terävä resonanssi-
kärki, täytyy yhdistyksen antennikelan ja s
välillä olla mahdollisimman löysän, mutta seu-
rauksena siitä on, että aallon 380 koko energia
ei hukukaan siihen, vaan aseina on yhä kuulta-
vissa. Kun yhdistys tulee kiinteämmäksi, niin
katoaa aalto 380, mutta resonanssin kärki on
muuttunut tasaisemmaksi. (Kts. Radio N:o 1,
siinä tästä lähempi selostus.) Tämän saa aikaan
voimakas vaimennus, jolloin vastaanotto on
aaltopituuksilla 270—400 mahdoton. Kun siis
halutaan kaikesta huolimatta käyttää tätä kyt-
kentätapaa, niin on piiriä s säädettävä poiste-
tun vastavärähtelykelan kanssa niin, että häi-
ritsijä katoaa, jolloin voidaan kone virittää
muille aaltopituuksille. Tämä kytkentätapa
ei suojaa kuitenkaan silloin, kun aaltopituus on
yli 1000, jolloin 380 on huolimatta estepiiristä s
kuultavissa.
Galvaaninen kytkentä.
Ensimainittua kytkentätapaa monin verroin
parempi on galvaaninen kytkentä (kuva 2).
Sen vuoksi selitettäköön se tässä lähemmin.
Galvaaninen kytkentä perustuu siihen, että
tavallisiin antennin viritysvälineihin (konden-
saattoriin ja kelaan) on rinnakkain yhdistetty
estepiiri L\. Estepiirin tulee olla mahdolli-
simman vähän vaimennetun, siis ennenkaikkea
tulee siinä olla hyvä kondensaattori. Lisäksi
on valittava Cx hyvin suureksi ja L\ pieneksi
arvoltaan, jotta helposti voitaisiin poistaa häi-
ritsevä aaltopituus ja jotta sille olisi tarjolla
mahdollisimman helppo pääsy maahan. Esim.
voidaan cm ja Ll =22 kierrosta induk-
tivivapaasti käämittynä 5 mm läpimittaiselle
putkelle.
Säädäntä tapahtuu seuraavasti: estepiiri on
jotenkuten säädettävä häiritsevälle aaltopituu-
delle, vastavärähtelykela käännetään pois ja
Q säädetään siksi, kunnes häiritsijä on kadon-
nut. Tämän jälkeen säädetään muuta osaa ko-
neesta, kuten ennenkin, halutulle aaltopituu-
delle. Tämä laite ei estä käyttämästä muita
kysymykseen tulevia laitteita antennipiirissä,
kuten kytkentää lyhyille ja pitkille aalloille.
Tällä kytkentätavalla on sen keksijä saavut-
tanut hyvin huomattavia tuloksia.
O. G.
Kiertokondensaattorin rakentas
minen.
Miten voin rakentaa hyvän kiertokonden-
saattorin, siinä kysymys, joka useinkin vaivaa
radioharrastajia. Tämän kysymyksen voi rat-
kaista monellakin tavalla, mutta voinen kui-
tenkin parhaiten suositella allamainittua, sillä
se on käytännössä osoittautunut sangen hy-
väksi ja mikä vielä lisäksi on suuriarvoista, se
ei maksa juuri paljoakaan.
Kääntökondensaattorin pääosana on kui-
vasta, kovasta puusta valmistettu valssi läpi-
Kuva 2. Galvaninen kytkentä
