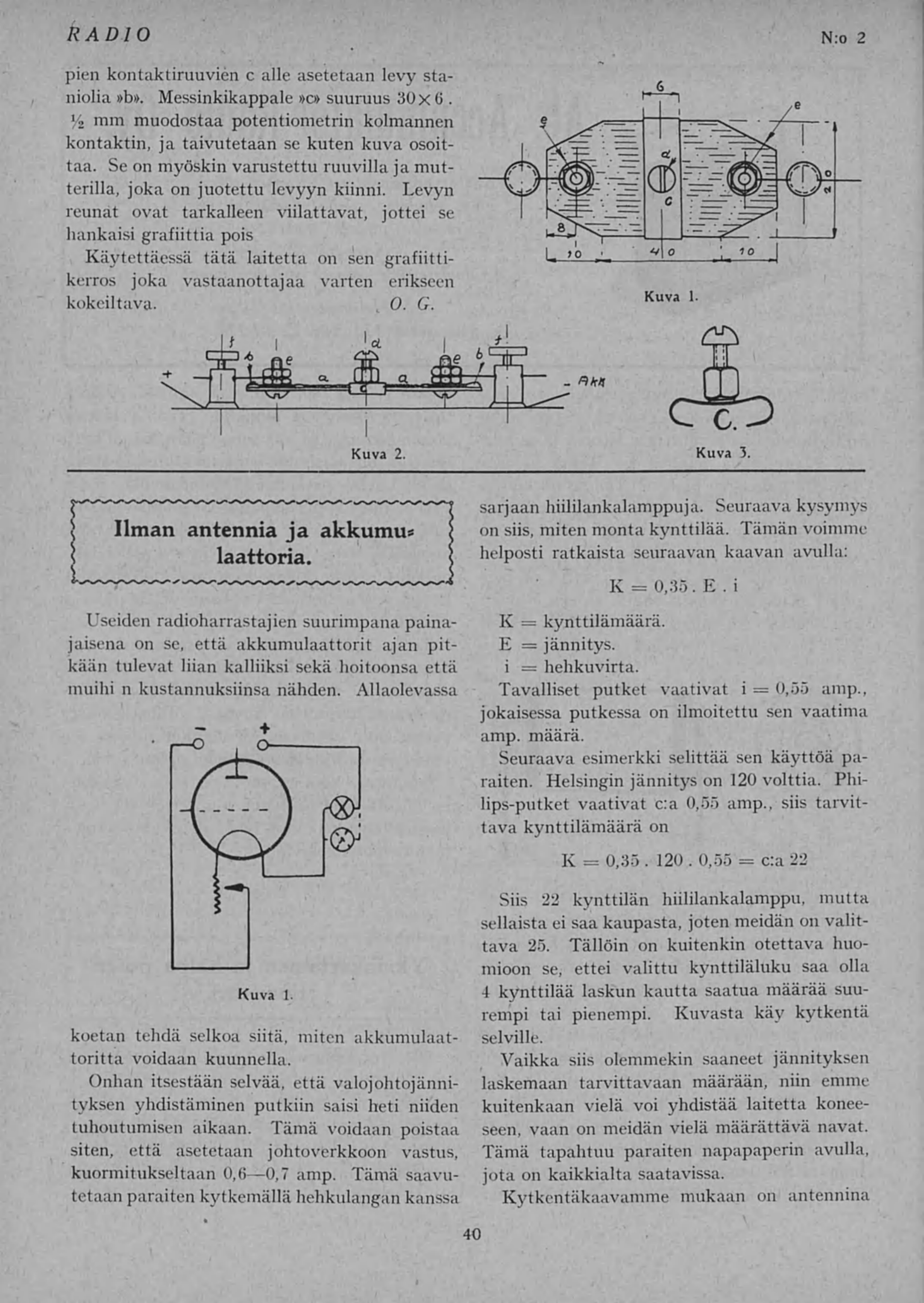

N.o 2
RADIO
40
pien kontaktiruuvién c alle asetetaan levy sta-
niolia »b». Messinkikappale »o> suuruus 30 x6 .
Y2 mm muodostaa potentiometrin kolmannen
kontaktin, ja taivutetaan se kuten kuva osoit-
taa. Se on myöskin varustettu ruuvilla ja mut-
terilla, joka on juotettu levyyn kiinni. Levyn
reunat ovat tarkalleen viilattavat, jottei se
hankaisi grafiittia pois
Käytettäessä tätä laitetta on sen grafiitti-
kerros joka vastaanottajaa varten erikseen
kokeiltava. , 0. G.
\ Ilman antennia ja akkumu* i
\ laattoria. \
Useiden radioharrastajien suurimpana paina-
jaisena on se, että akkumulaattorit ajan pit-
kään tulevat liian kalliiksi sekä hoitoonsa että
muihi n kustannuksiinsa nähden. Allaolevassa
koetan tehdä selkoa siitä, miten akkumulaat
toritta voidaan kuunnella.
Onhan itsestään selvää, että valojohtojänni-
tyksen yhdistäminen putkiin saisi heti niiden
tuhoutumisen aikaan. Tämä voidaan poistaa
siten, että asetetaan johtoverkkoon vastus,
kuormitukseltaan 0,6—0,7 amp. Tämä saavu-
tetaan paraiten kytkemällä hehkulangan kanssa
sarjaan hiililankalamppuja. Seuraava kysymys
on siis, miten monta kynttilää. Tämän voimme
helposti ratkaista seuraavan kaavan avulla:
K = 0,35. E. i
K = kynttilämäärä
E = jännitys,
i = hehkuvirta.
Tavalliset putket vaativat i = 0,55 amp.,
jokaisessa putkessa on ilmoitettu sen vaatima
amp. määrä.
Seuraava esimerkki selittää sen käyttöä pa-
raiten. Helsingin jännitys on 120 volttia. Phi-
lips-putket vaativat c:a 0,55 amp., siis tarvit-
tava kynttilämäärä on
K = 0,35 .120 .0,55 = c:a 22
Siis 22 kynttilän hiililankalamppu, mutta
sellaista ei saa kaupasta, joten meidän on valit-
tava 25. Tällöin on kuitenkin otettava huo-
mioon se, ettei valittu kynttiläluku saa olla
4 kynttilää laskun kautta saatua määrää suu-
rempi tai pienempi. Kuvasta käy kytkentä
selville.
Vaikka siis olemmekin saaneet jännityksen
laskemaan tarvittavaan määrään, niin emme
kuitenkaan vielä voi yhdistää laitetta konee-
seen, vaan on meidän vielä määrättävä navat.
Tämä tapahtuu paraiten napapaperin avulla,
jota on kaikkialta saatavissa.
Kytkentäkaavamme mukaan on antennina
Kuva 1
Kuva 2.
Kuva 1.
Kuva 3.
