N:o 4
RADIO
78

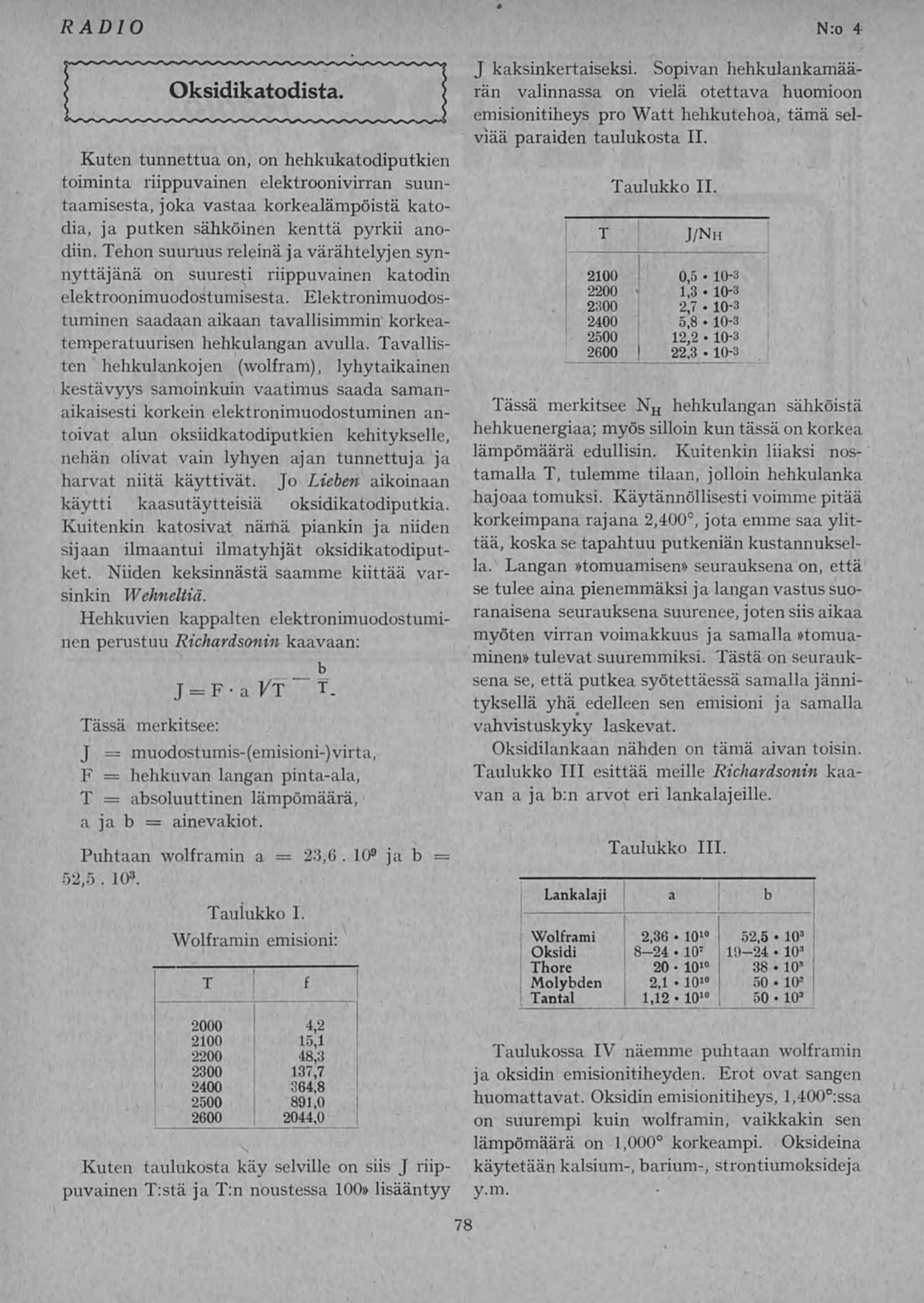

Oksidikatodista.
Kuten tunnettua on, on hehkukatodiputkien
toiminta riippuvainen elektroonivirran suun-
taamisesta, joka vastaa korkealämpöistä kato-
dia, ja putken sähköinen kenttä pyrkii ano-
diin. Tehon suuruus releinä ja värähtelyjen syn-
nyttäjänä on suuresti riippuvainen katodin
elektroonimuodostumisesta. Elektronimuodos-
tuminen saadaan aikaan tavallisimmin korkea-
temperatuurisen hehkulangan avulla. Tavallis-
ten hehkulankojen (wolfram), lyhytaikainen
kestävyys samoinkuin vaatimus saada saman-
aikaisesti korkein elektronimuodostuminen an-
toivat alun oksiidkatodiputkien kehitykselle,
nehän olivat vain lyhyen ajan tunnettuja ja
harvat niitä käyttivät. Jo Lieben aikoinaan
käytti kaasutäytteisiä oksidikatodiputkia.
Kuitenkin katosivat näniä piankin ja niiden
sijaan ilmaantui ilmatyhjät oksidikatodiput-
ket. Niiden keksinnästä saamme kiittää var-
sinkin Wehneliiä.
Hehkuvien kappalten elektronimuodostumi-
nen perustuu Richardsonin kaavaan:
_k
J=F•a Vt t.
Tässä merkitsee:
J = muodostumis-(emisioni-) virta,
F = hehkuvan langan pinta-ala,
T = absoluuttinen lämpömäärä,
a ja b = ainevakiot.
Puhtaan wolfrämin a = 23,6 .10° ja b =
52,5 . I03
.
Taulukko I.
Wolframin emisioni:
T f
2000 4,2
2100 15,1
2200 48,3
2300 137,7
2400 364,8
2500 891,0
2600 2044,0
\
Kuten taulukosta käy selville on siis J riip-
puvainen T:stä ja T:n noustessa 100» lisääntyy
J kaksinkertaiseksi. Sopivan hehkulankamää-
rän valinnassa on vielä otettava huomioon
emisionitiheys pro Watt hehkutehoä, tämä sel-
viää paraiden taulukosta 11.
Taulukko 11.
T J/Nh
2100 0,5 • 10-3
2200 1,3 • 10-3
2300 2,7 • 10-3
2400 5,8 • 10-3
2500 12,2• 10-3
2600 I 22,3 • 10-3
Tässä merkitsee NH hehkulangan sähköistä
hehkuenergiaa; myös silloin kun tässä onkorkea
lämpömäärä edullisin. Kuitenkin liiaksi nos-
tamalla T, tulemme tilaan, jolloin hehkulanka
hajoaa tomuksi. Käytännöllisesti voimme pitää
korkeimpana rajana 2,400°, jota emme saa ylit-
tää, koska se tapahtuu putkeniän kustannuksel-
la. Langan »tomuamisen» seurauksena on, että
se tulee aina pienemmäksi ja langanvastus suo-
ranaisena seurauksena suurenee, jotensiis aikaa
myöten virran voimakkuus ja samalla »tomua-
minen» tulevat suuremmiksi. Tästä on seurauk-
sena se, että putkea syötettäessä samalla jänni-
tyksellä yhä edelleen sen emisioni ja samalla
vahvistuskyky laskevat.
Oksidilankaan nähden on tämä aivan toisin.
Taulukko 111 esittää meille Richardsonin kaa-
van a ja b:n arvot eri lankalajeille.
Taulukko 111.
Lankalaji a b
Wolframi 2,36 • 1010 52,5 • 103
Oksidi , 8-24 • 10’ 19-24 • 10’
Thore 20 • 1010 38 • 10"
Molybden 2,1 • 1010
50 • ia1
Tantal 1,12 • 1010
50 • 103
Taulukossa IV näemme puhtaan wolframin
ja oksidin emisionitiheyden. Erot ovat sangen
huomattavat. Oksidin emisionitiheys, l,4oo°:ssa
on suurempi kuin wolframin, vaikkakin sen
lämpömäärä on I,ooo° korkeampi. Oksideina
käytetään kalsium-, barium-, strontiumoksideja
y.m.
