92
RADIO
KON E IT^jjÄAPPARATER.
i Ultradyne»mftttagaren. I
Problemet om mottagning av sändning från
avlägsna stationer har ända till uppfinningen
av superheterodyne-mottagaren varit ganska
svårlöst. De svaga ankommande radiovågorna
fordra flere stegs högfrekvensförstärkning i mot-
tagaren innan de bliva tillräckligt starka att
med framgång kunna likriktas och göras hör-
bara. För vågor över 1000 m längd kan man
enkelt anordna flere steg av motståndskopp-
lade högfrekvensförstärkare utan att apparaten
blir svår att handtera, då ju en dylik förstärk-
ning icke erfordrar någon speciell avstämning
av de olika stegen. För kortare vågor, såsom
200—800 m, som för närvarande användas vid
rundradion, duger icke den motståndskopplade
förstärkaren, utan måste man här tillgripa
andra kopplingsmetoder. Det kan då ifråga-
komma en avstämd anodkrets eller transforma-
tor som kopplingselement mellan förstärkarna.
För ett större antal högfrekevenssteg införman
emellertid härmed lika många oundvikliga av-
stämningsanordningar, som vid inställningen
alla samtidigt måste opereras. Självfallet blir
mottagaren i detta fall så komplicerad, att en-
dast en noggrann kalibrering kan göra avstäm-
ningen praktiskt möjlig. Härtill kommer ännu
den olägenheten, att högfrekvenstransformato-
rerna arbeta fördelaktigt endast inom ett
mycket begränsat frekvensområde och på var-
dera sidan härom desto sämre, ju mera frek-
vensen avviker. För att täcka ett större våg-
längdsområdeoch om man ställer stora fordrin-
gar på mottagningen, skulle det sålunda erford-
ras flere satser utbytbara transformatorer, och
en ny kalibrering för varje sats.
Superheterodyne-mottagaren möjliggör emel-
lertid användandet avflerehögfrekvensstegmed
oavstämd transformatorkoppling utan att ap-
paraten får flere än två avstämningskondensa-
torer. Högfrekvenstransformatorerna byggas
härvid så, att de utan variabel avstämning alla
hava sin maximala förstärkningsförmåga vid
en viss, relativt låg svängningsfrekvens. Sedan
överlämnas åt andra element i apparaten att
omforma den mottagna svängningen till just
denna för transformatorerna lämpligaste frek-
vens. Detta åstadkommes med tillhjälp av ett
svängningsalstrande rör, oscillatorn, som just
är eget för de modärna superheterodynemot-
tagarna. En av de bästa typerna av dylika
mottagare är den, som fått namnet ultradyne
och som härnedan skall beskrivas.

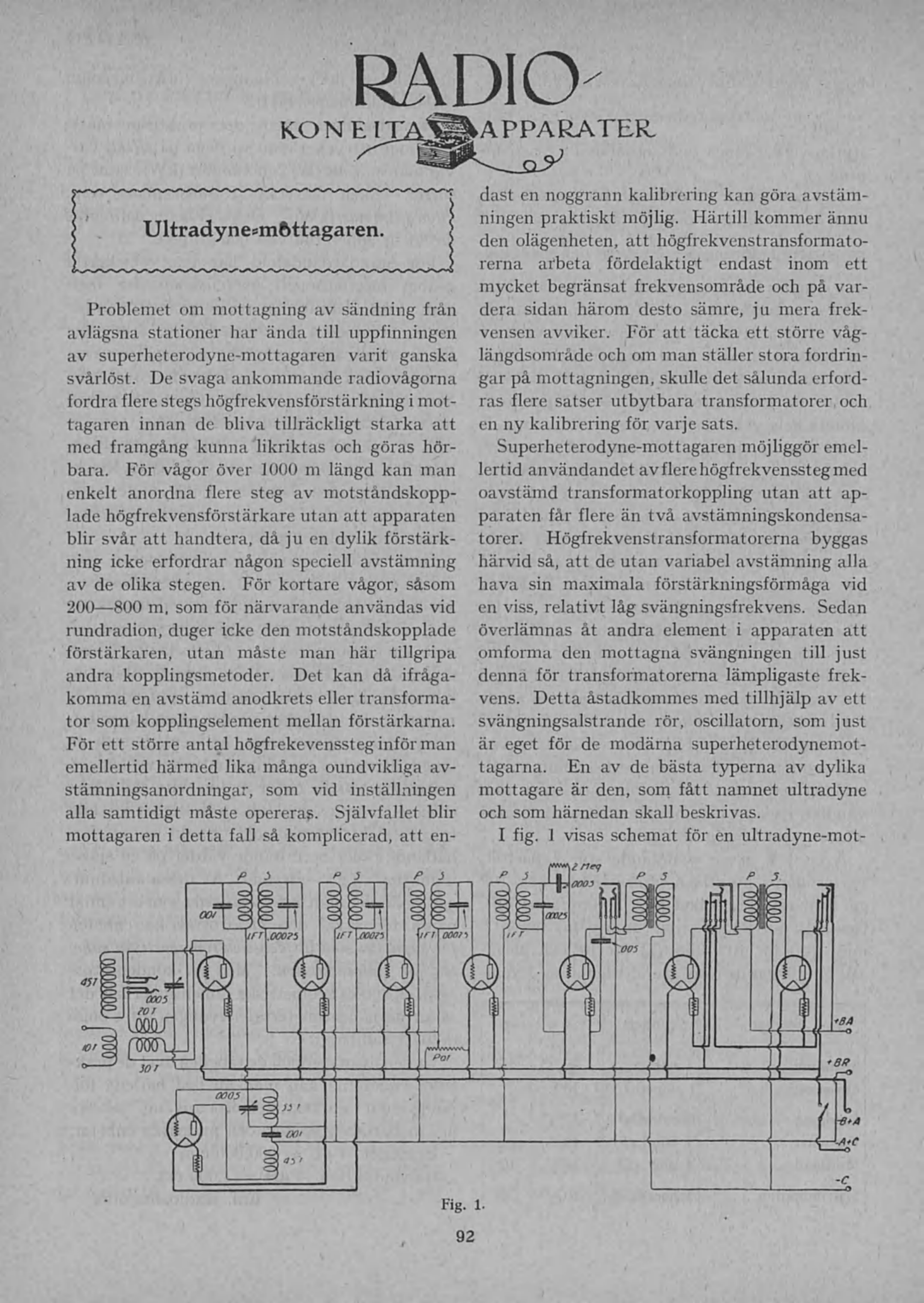

I fig. 1 visas schemat för en ultradyne-mot-
Fig. 1.
