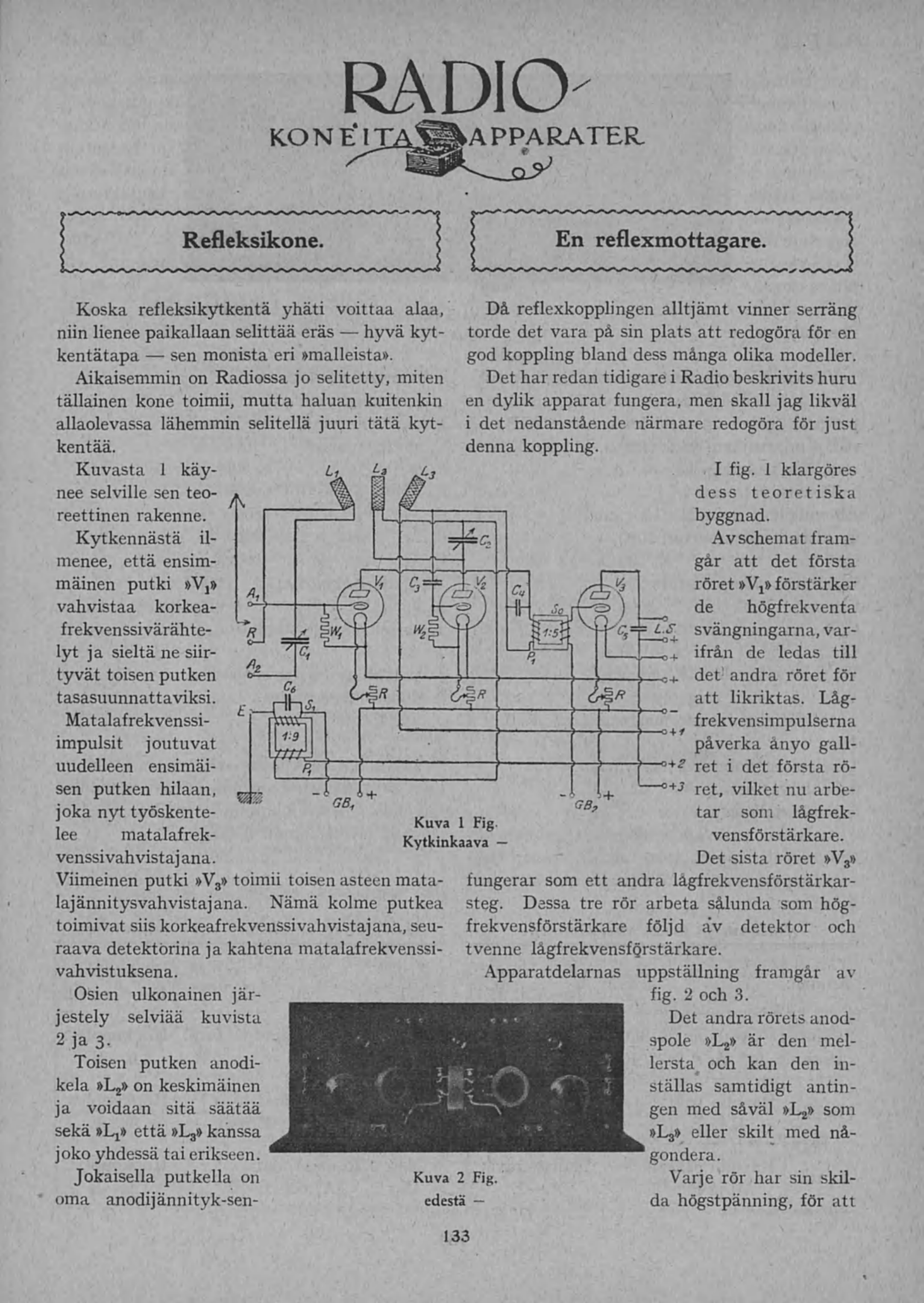

133
Refleksikone.
Koska refleksikytkentä yhäti voittaa alaa,
niin lienee paikallaan selittää eräs -—hyvä kyt-
kentätapa — sen monista eri »malleista».
Aikaisemmin on Radiossa jo selitetty, miten
tällainen kone toimii, mutta haluan kuitenkin
allaolevassa lähemmin selitellä juuri tätä kyt-
kentää.
Kuvasta 1 käy-
nee selville sen teo-
reettinen rakenne.
Kytkennästä il-
menee, että ensim-
mäinen putki »Vj»
vahvistaa korkea-
frekvenssivärähte-
lyt ja sieltä ne siir-
tyvät toisen putken
tasasuunnattaviksi.
Matalafrekvenssi-
impulsit joutuvat
uudelleen ensimäi-
sen putken hilaan,
joka nyt työskente-
lee matalafrek-
venssivahvistaj ana.
Viimeinen putki »V3» toimii toisen asteen mata-
lajännitysvahvistajana. Nämä kolme putkea
toimivat siis korkeafrekvenssi vahvistajana, seu-
raava detektorina ja kahtena matalafrekvenssi-
vahvistuksena.
Osien ulkonainen jär-
jestely selviää kuvista
2ja3-
Toisen putken anodi-
kela »L2» on keskimäinen
ja voidaan sitä säätää
sekä että »L3 »kanssa
jokoyhdessä tai erikseen.
Jokaisella putkella on
oma anodijännityk-sen-
RADIO’
kon eYtj\JJ|apparater\
En reflexmottagare.
Då reflexkopplingen alltjämt vinner serräng
torde det vara på sin plats att redogöra för en
god koppling bland dess många olika modeller.
Det harredan tidigare i Radio beskrivits huru
en dylik apparat fungera, men skall jaglikväl
i det nedanstående närmare redogöra för just
denna koppling.
.I fig. 1 klargöres
dess teoretiska
byggnad.
Avschemat fram-
går att det första
röret »V2»förstärker
de högfrekventa
svängningarna, var-
ifrån de ledas till
det andra röret för
att likriktas. Låg-
frekvensimpulserna
påverka ånyo gall-
ret i det första rö-
ret, vilket nu arbe-
tar som lågfrek-
vensförstärkare.
Det sista röret »V3»
fungerar som ett andra lågfrekvensförstärkar-
steg. Dessa tre rör arbeta sålunda som hög-
frekvensförstärkare följd åv detektor och
tvenne lågfrekvensfQrstärkare.
Apparatdelarnas uppställning framgår av
fig. 2 och 3.
Det andra rörets anod-
spole »L2» är den mel-
lersta och kan den in-
ställas samtidigt antin-
gen med såväl »L2» som
»Lj» eller skilt med nå-
gondera.
Varje rör har sin skil-
da högstpänning, för att
Kuva 1 Fig.
Kytkinkaava
—
Kuva 2 Fig.
edestä —
