135
N:o 9—lo

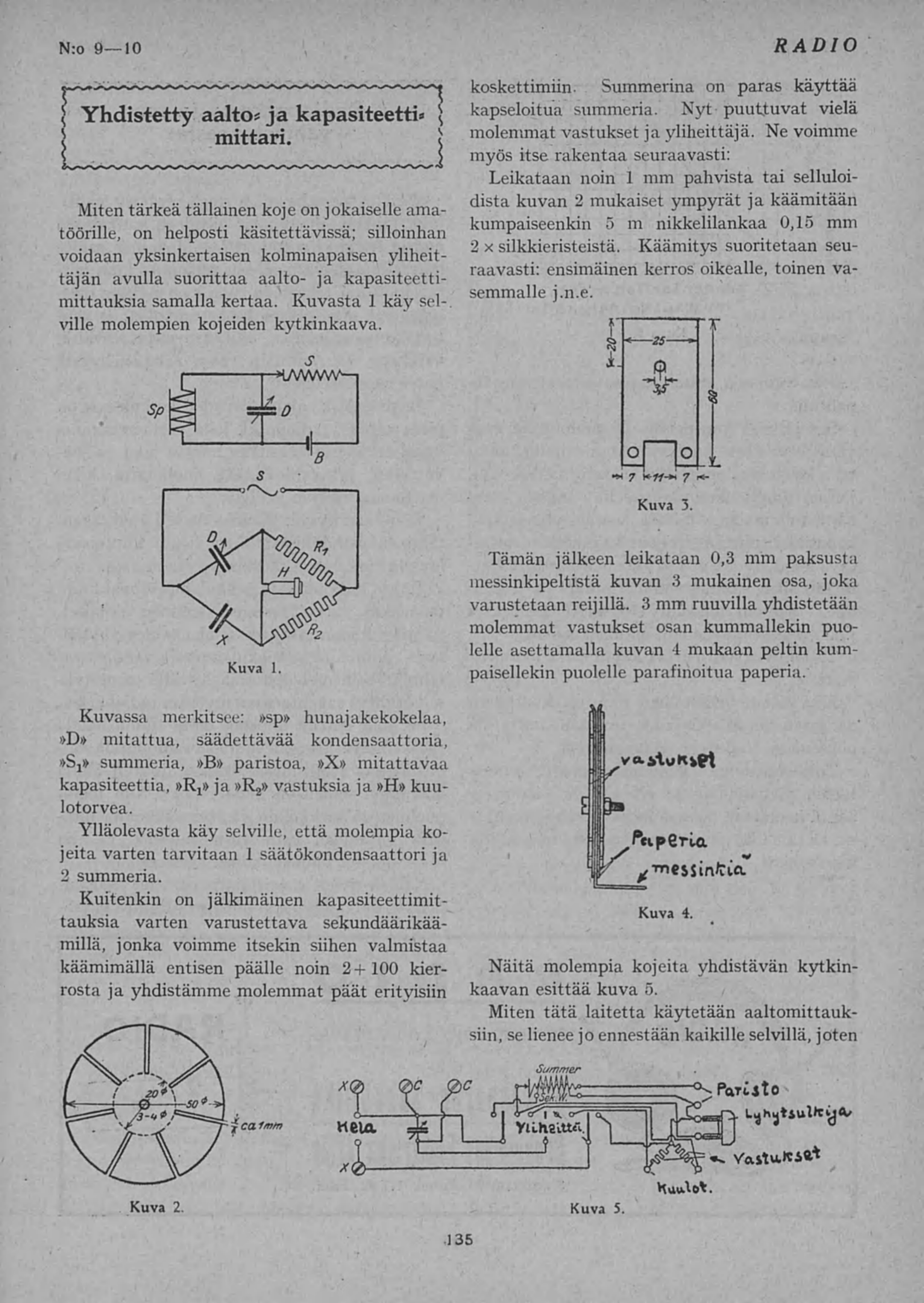

\ Yhdistetty aalto* ja kapasiteetti» \
J mittari. j
Miten tärkeä tällainen koje on jokaiselle ama-
töörille, on helposti käsitettävissä; silloinhan
voidaan yksinkertaisen kolminapaisen yliheit-
täjän avulla suorittaa aalto- ja kapasiteetti-
mittauksia samalla kertaa. Kuvasta 1käy sel-
ville molempien kojeiden kytkinkaava.
Kuvassa merkitsee: »sp» hunajakekokelaa,
»D» mitattua, säädettävää kondensaattoria,
»Sj» summeria, »B» paristoa, »X» mitattavaa
kapasiteettia, »Rx» ja vastuksia ja »H» kuu-
lotorvea.
Ylläolevasta käy selville, että molempia ko-
jeita varten tarvitaan 1 säätökondensaattori ja
2 summeria.
Kuitenkin on jälkimäinen kapasiteettimit-
tauksia varten varustettava sekundäärikää-
millä, jonka voimme itsekin siihen valmistaa
käämimällä entisen päälle noin 2+loo kier-
rosta ja yhdistämme molemmat päät erityisiin
koskettimiin. Summerina on paras käyttää
kapseloitua summeria. Nyt puuttuvat vielä
molemmat vastukset ja yliheittäjä. Ne voimme
myös itse rakentaa seuraavasti:
Leikataan noin 1 mm pahvista tai selluloi-
dista kuvan 2 mukaiset ympyrät ja käämitään
kumpaiseenkin 5 m nikkelilankaa 0,15 mm
2 x silkkieristeistä. Käämitys suoritetaan seu-
raavasti: ensimäinen kerros oikealle, toinen va-
semmalle j.n.e.
Tämän jälkeen leikataan 0,3 mm paksusta
messinkipeltistä kuvan 3 mukainen osa, joka
varustetaan reijillä. 3mm ruuvilla yhdistetään
molemmat vastukset osan kummallekin puo-
lelle asettamalla kuvan 4 mukaan peitin kum-
paisellekin puolelle parafinoitua paperia.
Näitä molempia kojeita yhdistävän kytkin-
kaavan esittää kuva 5.
Miten tätä laitetta käytetään aaltomittauk-
siin, se lienee joennestään kaikille selvillä, joten
Kuva 1.
Kuva 2.
Kuva 3.
Kuva 4.
Kuva 5.
RADIO
