N:o 9-10
RADIO
138
osoittamalle asteelle. Vakuumipumpun vaiku-
tuksen tarkistus ilmaa tyhjennettäessä tapah-
tuu sähköilmiön avulla. Siinä tarkoituksessa
on vakuumi sijoitettu korkeajännityskentän
ulottuville siten, että kun putkessa on saavu-
tettu tarvittava ilmatyhjyys, sen ilmaisee aivan
erikoinen värillinen sähkövaloilmiö. — Putken
kelpoisuus riippuu pääasiallisesti siitä, miten
tarkalleen ilman tyhjennys on toimitettu ja
miten se voi säilyttää vakuuminsa.
Lopullisten viimeistelyjen jälkeen joutuvat
putket vielä huolellisen tarkastuksen ja vali-
koinnin alaisiksi, ennenkuin ne päästetään
maailmalle kiertämään.
W. H.

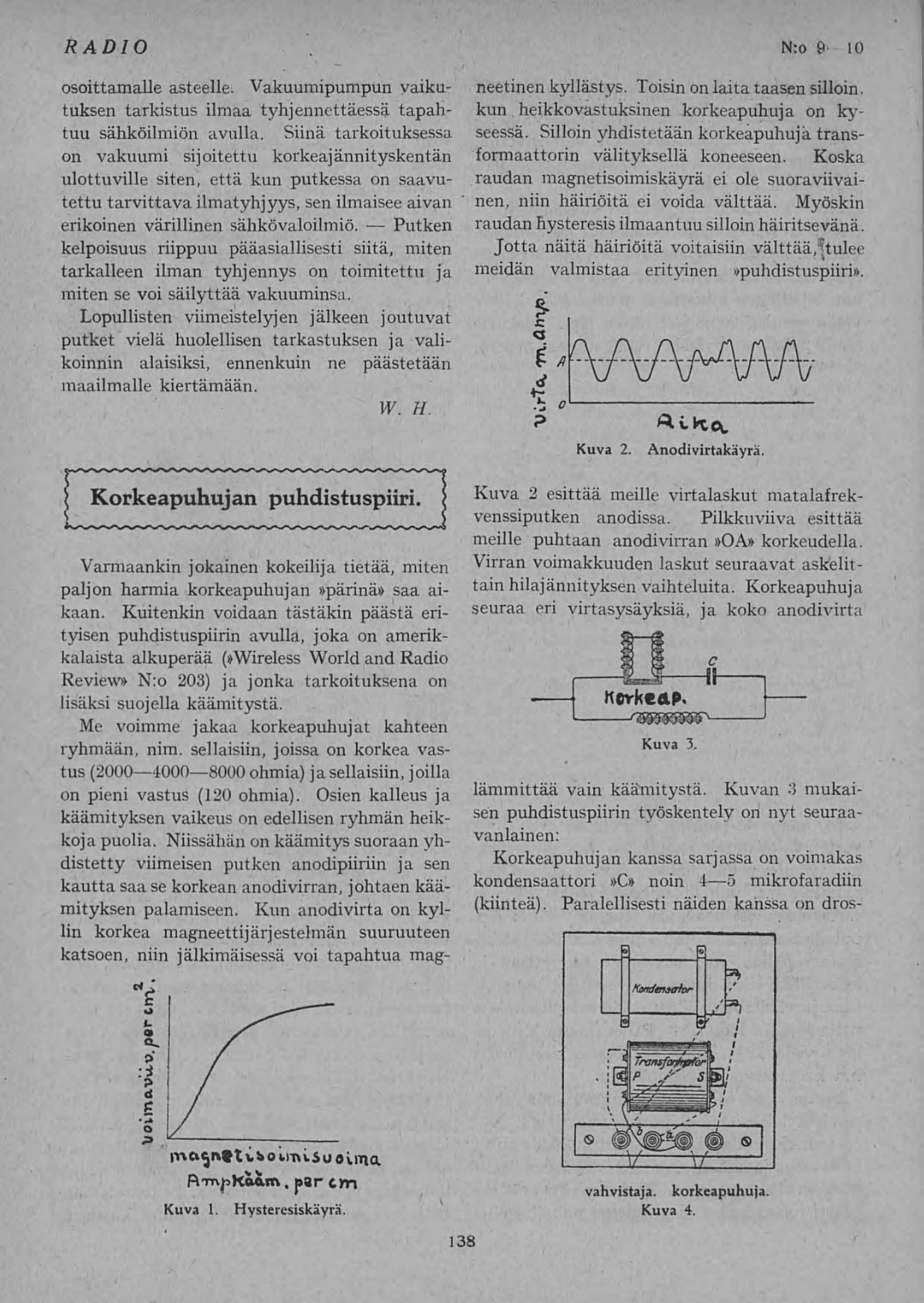

\ Korkeapuhujan puhdistuspiiri
Varmaankin jokainen kokeilija tietää, miten
paljon harmia korkeapuhujan »pärinä» saa ai-
kaan. Kuitenkin voidaan tästäkin päästä eri-
tyisen puhdistuspiirin avulla, joka on amerik-
kalaista alkuperää (»Wireless World and Radio
Review» N:o 203) ja jonka tarkoituksena on
lisäksi suojella käämitystä.
Me voimme jakaa korkeapuhujat kahteen
ryhmään, nim. sellaisiin, joissa on korkea vas-
tus (2000—4000—8000 ohmia) jasellaisiin, joilla
on pieni vastus (120 ohmia). Osien kalleus ja
käämityksen vaikeus on edellisen ryhmän heik-
koja puolia. Niissähän on käämitys suoraan yh-
distetty viimeisen putken anodipiiriin ja sen
kautta saa se korkean anodivirran, johtaenkää-
mityksen palamiseen. Kun anodivirta on kyl-
lin korkea magneettijärjestelmän suuruuteen
katsoen, niin jälkimäisessä voi tapahtua mag-
neetinen kyllästys. Toisin on laita taasen silloin.
kun.heikkovastuksinen korkeapuhuja on ky-
seessä. Silloin yhdistetään korkeapuhuja trans-
formaattorin välityksellä koneeseen. Koska
raudan magnetisoimiskäyrä ei ole suoraviivai-
nen, niin häiriöitä ei voida välttää. Myöskin
raudan hysteresis ilmaantuu silloin häiritsevänä.
Jotta näitä häiriöitä voitaisiin
meidän valmistaa erityinen »puhdistuspiiri».
Kuva 2 esittää meille virtalaskut matalafrek-
venssiputken anodissa. Pilkku viiva esittää
meille puhtaan anodivirran »OA» korkeudella.
Virran voimakkuuden laskut seuraavat askelit-
tain hilajännityksen vaihteluita. Korkeapuhuja
seuraa eri virtasysäyksiä, ja koko anodivirta
lämmittää vain käämitystä. Kuvan 3 mukai-
sen puhdistuspiirin työskentely on nyt seuraa-
vanlainen:
Korkeapuhujan kanssa sarjassa on voimakas
kondensaattori »C» noin 4—5 mikrofaradiin
(kiinteä). Paralellisesti näiden kanssa on dros-
Kuva 1. Hysteresiskäyrä.
Kuva 2. Anodivirtakäyrä
Kuva 3.
vahvistaja, korkeapuhuja.
Kuva 4.
