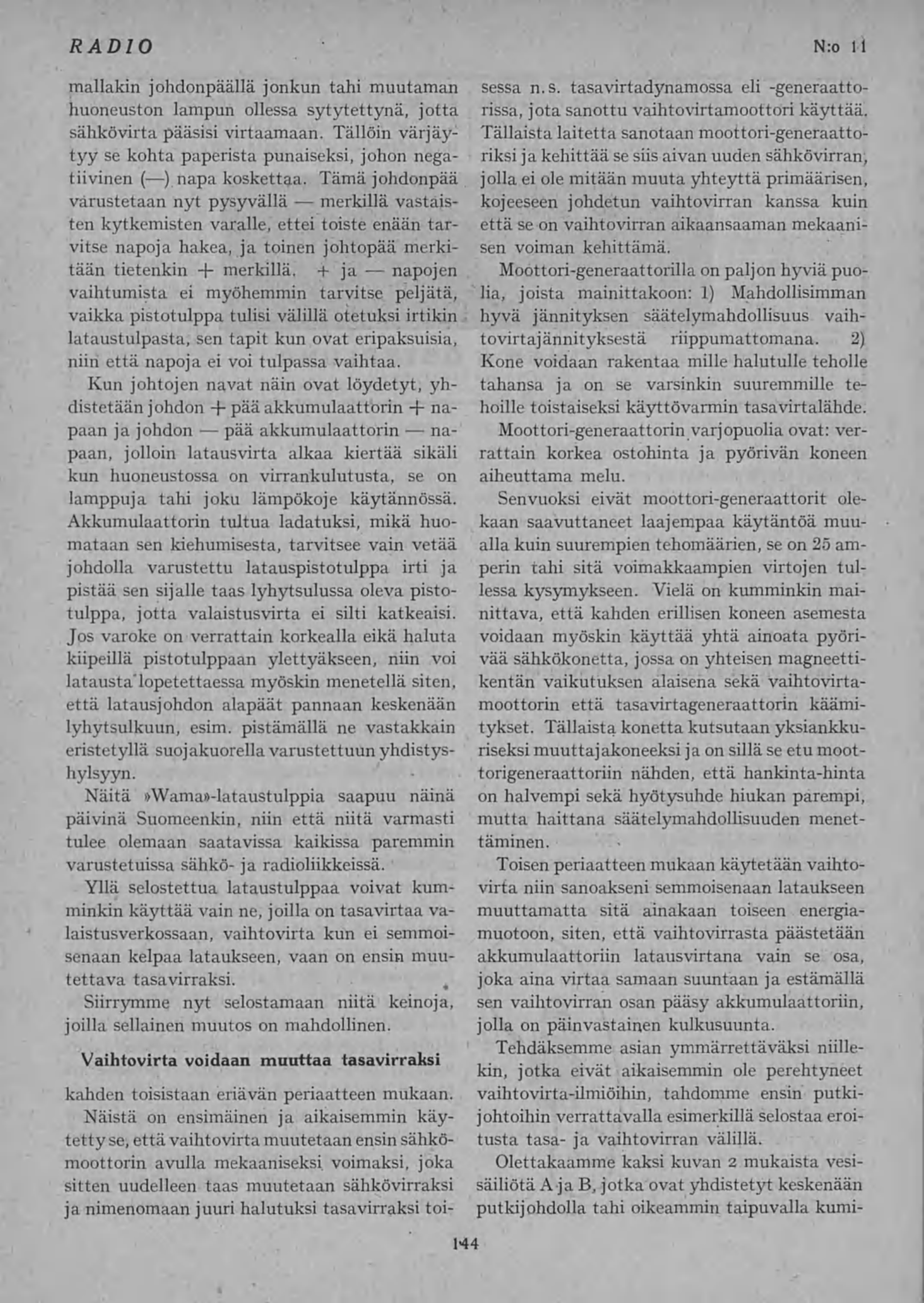

144
mailakin johdonpäällä jonkun tahi muutaman
huoneuston lampun ollessa sytytettynä, jotta
sähkövirta pääsisi virtaamaan. Tällöin värjäy-
tyy se kohta paperista punaiseksi, johon nega-
tiivinen (—) napa koskettaa. Tämä johdonpää
varustetaan nyt pysyvällä — merkillä vastais-
ten kytkemisten varalle, ettei toiste enään tar-
vitse napoja hakea, ja toinen johtopää merki-
tään tietenkin + merkillä. + ja — napojen
vaihtumista ei myöhemmin tarvitse peljätä,
vaikka pistotulppa tulisi välillä otetuksi irtikin
lataustulpasta, sen tapit kun ovat eripaksuisia,
niin että napoja ei voi tulpassa vaihtaa.
Kun johtojen navat näin ovat löydetyt, yh-
distetään johdon +pää akkumulaattorin +na-
paan ja johdon — pää akkumulaattorin — na-
paan, jolloin latausvirta alkaa kiertää sikäli
kun huoneustossa on virrankulutusta, se on
lamppuja tahi joku lämpökoje käytännössä.
Akkumulaattorin tultua ladatuksi, mikä huo-
mataan sen kiehumisesta, tarvitsee vain vetää
johdolla varustettu latauspistotulppa irti ja
pistää sen sijalle taas lyhytsulussa oleva pisto-
tulppa, jotta valaistusvirta ei silti katkeaisi.
Jos varoke on verrattain korkealla eikä haluta
kiipeillä pistotulppaan ylettyäkseen, niin voi
latausta’lopetettaessa myöskin menetellä siten,
että latausjohdon alapäät pannaan keskenään
lyhytsulkuun, esim. pistämällä ne vastakkain
eristetyllä suojakuorella varustettuun yhdistys-
hylsyyn.
Näitä »Wama»-lataustulppia saapuu näinä
päivinä Suomeenkin, niin että niitä varmasti
tulee olemaan saatavissa kaikissa paremmin
varustetuissa sähkö- jaradioliikkeissä.
Yllä selostettua lataustulppaa voivat kum-
minkin käyttää vain ne, joilla on tasavirtaa va-
laistusverkossaan, vaihtovirta kun ei semmoi-
senaan kelpaa lataukseen, vaan on ensin muu-
tettava tasavirraksi.
Siirrymme nyt selostamaan niitä keinoja,
joilla sellainen muutos on mahdollinen.
Vaihtovirta voidaan muuttaa tasavirraksi
kahden toisistaan eriävän periaatteen mukaan.
Näistä on ensimäinen ja aikaisemmin käy-
tetty se, että vaihtovirtamuutetaan ensin sähkö-
moottorin avulla mekaaniseksi, voimaksi, joka
sitten uudelleen taas muutetaan sähkövirraksi
janimenomaan juuri halutuksi tasavirraksi toi-
N:o 11
sessa n.s. tasavirtadynamossa eli -generaatto-
rissa, jotasanottu vaihtovirtamoottori käyttää.
Tällaista laitetta sanotaan moottori-generaatto-
riksi jakehittää se siis aivan uuden sähkövirran,
jolla ei ole mitään muuta yhteyttä primäärisen,
kojeeseen johdetun vaihtovirran kanssa kuin
että se on vaihtovirran aikaansaaman mekaani-
sen voiman kehittämä.
Moottori-generaattorilla on paljon hyviä puo-
lia, joista mainittakoon: 1) Mahdollisimman
hyvä jännityksen säätelymahdollisuus vaih-
tovirtajännityksestä riippumattomana. 2)
Kone voidaan rakentaa mille halutulle teholle
tahansa ja on se varsinkin suuremmille te-
hoille toistaiseksi käyttövarmin tasavirtalähde.
Moottori-generaattorin varjopuolia ovat: ver-
rattain korkea ostohinta ja pyörivän koneen
aiheuttama melu.
Senvuoksi eivät moottori-generaattorit ole-
kaan saavuttaneet laajempaa käytäntöä muu-
alla kuin suurempien tehomäärien, se on 25am-
perin tahi sitä voimakkaampien virtojen tul-
lessa kysymykseen. Vielä on kumminkin mai-
nittava, että kahden erillisen koneen asemesta
voidaan myöskin käyttää yhtä ainoata pyöri-
vää sähkökonetta, jossa on yhteisen magneetti-
kentän vaikutuksen alaisena sekä vaihtovirta-
moottorin että tasavirtageneraattorin käämi-
tykset. Tällaista konetta kutsutaan yksiankku-
riseksi muuttajakoneeksi jaon sillä se etu moot-
torigeneraattoriin nähden, että hankinta-hinta
on halvempi sekä hyötysuhde hiukan parempi,
mutta haittana säätelymahdollisuuden menet-
täminen.
Toisen periaatteen mukaan käytetään vaihto-
virta niin sanoakseni semmoisenaan lataukseen
muuttamatta sitä ainakaan toiseen energia-
muotoon, siten, että vaihtovirrasta päästetään
akkumulaattoriin latausvirtana vain se osa,
joka aina virtaa samaan suuntaan ja estämällä
sen vaihtovirran osan pääsy akkumulaattoriin,
jolla on päinvastainen kulkusuunta.
Tehdäksemme asian ymmärrettäväksi niille-
kin, jotka eivät aikaisemmin ole perehtyneet
vaihtovirta-ilmiöihin, tahdomme ensin putki-
johtoihin verrattavalla esimerkillä selostaa eroi-
tusta tasa- ja vaihtovirran välillä.
Olettakaamme kaksi kuvan 2 mukaista vesi-
säiliötä A jaB, jotka ovat yhdistetyt keskenään
putkijohdolla tahi oikeammin taipuvalla kumi-
RADIO
