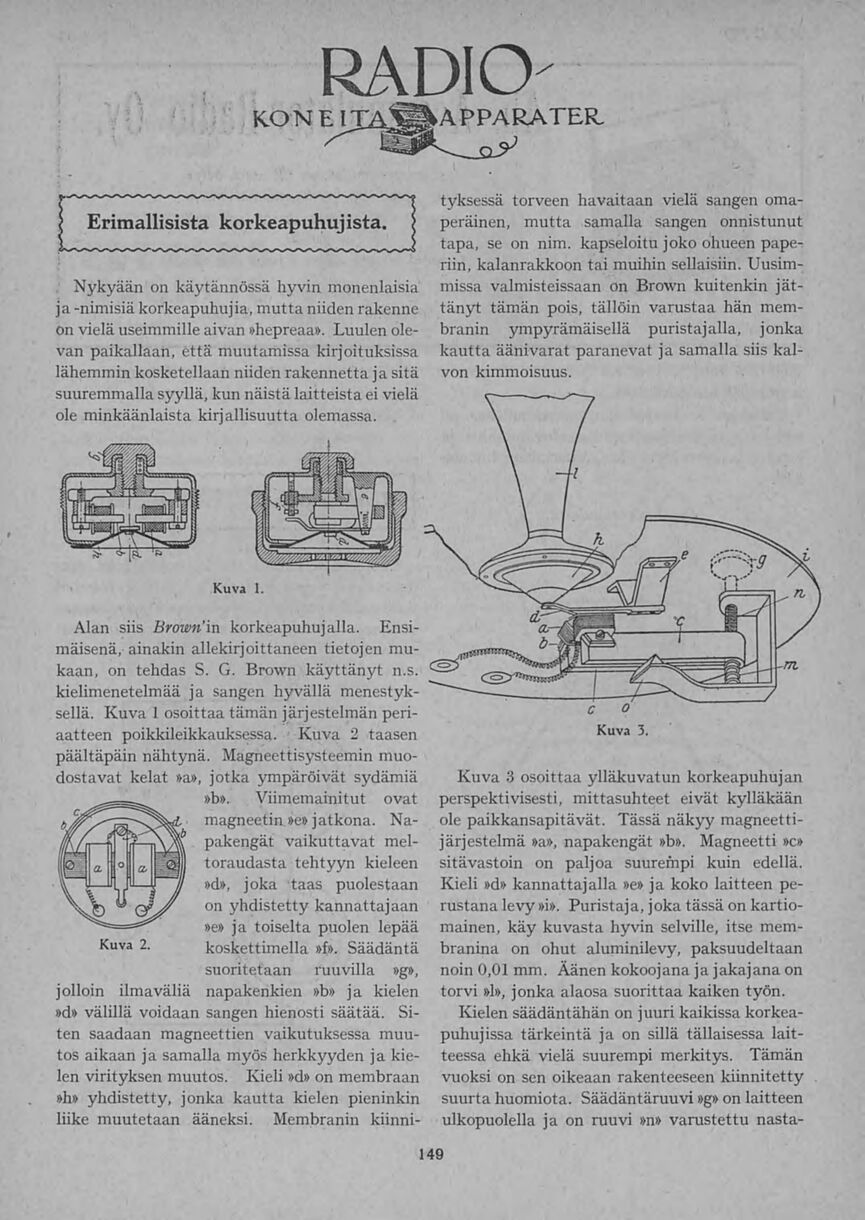

149
RADIO-
KON E m\jÄAPPARATER.
Erimallisista korkeapuhujista.
i Nykyään on käytännössä hyvin monenlaisia
ja-nimisiä korkeapuhujia, mutta niidenrakenne
on vielä useimmille aivan »hepreaa». Luulen ole-
van paikallaan, että muutamissa kirjoituksissa
lähemmin kosketellaan niiden rakennetta jasitä
suuremmalla syyllä, kun näistä laitteista ei vielä
ole minkäänlaista kirjallisuutta olemassa.
Alan siis Brown’in korkeapuhujalla. Ensi-
mäisenä, ainakin allekirjoittaneen tietojen mu-
kaan, on tehdas S. G. Brown käyttänyt n.s.
kielimenetelmää ja sangen hyvällä menestyk-
sellä. Kuva 1 osoittaa tämän järjestelmän peri-
aatteen poikkileikkauksessa. Kuva 2 taasen
päältäpäin nähtynä. Magneettisysteemin muo-
dostavat kelat »a», jotka ympäröivät sydämiä
»b». Viimemainitut ovat
magneetin »e» jatkona. Na-
pakengät vaikuttavat mel-
toraudasta tehtyyn kieleen
»d», joka taas puolestaan
on yhdistetty kannattajaan
»e» ja toiselta puolen lepää
koskettimella »f». Säädäntä
suoritetaan ruuvilla »g»,
jolloin ilmaväliä napakenkien »b» ja kielen
»d» välillä voidaan sangen hienosti säätää. Si-
ten saadaan magneettien vaikutuksessa muu-
tos aikaan ja samalla myös herkkyyden ja kie-
len virityksen muutos. Kieli »d» on membraan
»h» yhdistetty, jonka kautta kielen pieninkin
liike muutetaan ääneksi. Membranin kiinni-
tyksessä torveen havaitaan vielä sangen oma-
peräinen, mutta samalla sangen onnistunut
tapa, se on nim. kapseloitu joko ohueen pape-
riin, kalanrakkoon tai muihin sellaisiin. Uusim-
missa valmisteissaan on Brown kuitenkin jät-
tänyt tämän pois, tällöin varustaa hän mem-
branin ympyrämäisellä puristajalla, jonka
kautta äänivarat paranevat ja samalla siis kal-
von kimmoisuus.
Kuva 3 osoittaa ylläkuvatun korkeapuhujan
perspektivisesti, mittasuhteet eivät kylläkään
ole paikkansapitävät. Tässä näkyy magneetti-
järjestelmä »a», napakengät »b». Magneetti »c»
sitävastoin on paljoa suurempi kuin edellä.
Kieli »d» kannattajalla »e» jakoko laitteen pe-
rustana levy »i». Puristaja, joka tässä on kartio-
mainen, käy kuvasta hyvin selville, itse mem-
branina on ohut aluminilevy, paksuudeltaan
noin 0,01 mm. Äänenkokoojana ja jakajana on
torvi »1», jonka alaosa suorittaa kaiken työn.
Kielen säädäntähän on juurikaikissa korkea-
puhujissa tärkeintä ja on sillä tällaisessa lait-
teessa ehkä vielä suurempi merkitys. Tämän
vuoksi on sen oikeaan rakenteeseen kiinnitetty
suurta huomiota. Säädäntäruuvi »g» on laitteen
ulkopuolella ja on ruuvi »n» varustettu nasta-
Kuva 2.
Kuva 1.
Kuva 3.
