N:o 11 RADIO
153
tään kahdella ankkurissa olevalla ruuvilla, joi-
den tulee olla kuparista tai messingistä, jotta
ankkurin »liimautumista» voitaisiin välttää*
Haluttaessa ladata taskulampun akkumu-
laattoreita kytketään valovirtajohtoon pieni
muuntaja (soittokelloa varten), jolloin jännitys
saadaan laskemaan noin 3,5—8 volttiin ja jol-
loin virrankulutus on myöskin rajoitettu (san-
gen pieni) .
Kun taas halutaan ladata suurempia akku-
mulaattoreita, on valojohtoon ensin kytkettävä
lamppuvastus ja sitten tasasuuntaaja.

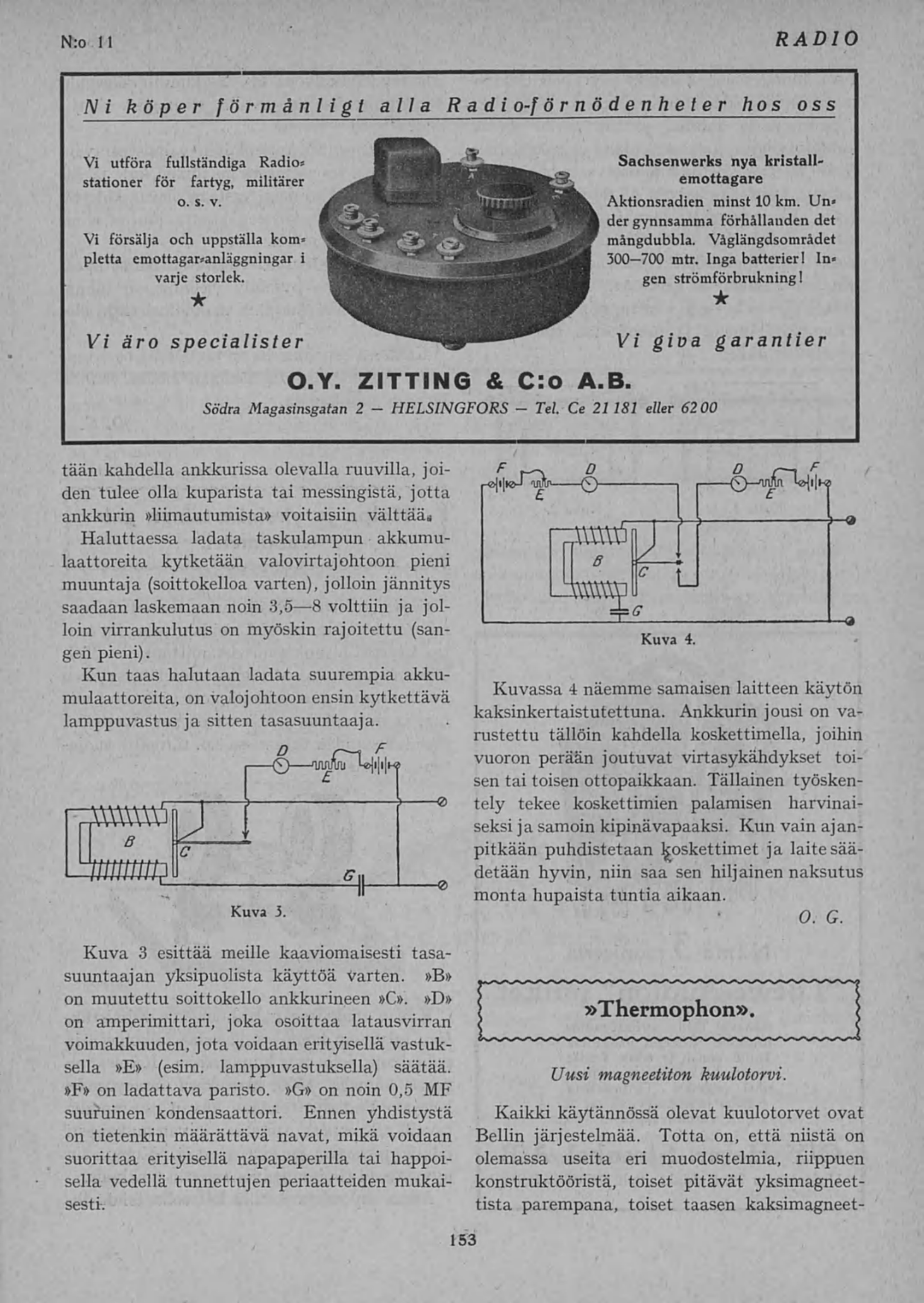

Kuva 3 esittää meille kaaviomaisesti tasa-
suuntaajan yksipuolista käyttöä Varten. »B»
on muutettu soittokello ankkurineen »C». »D»
on amperimittari, joka osoittaa latausvirran
voimakkuuden, jota voidaan erityisellä vastuk-
sella »E» (esim. lamppuvastuksella) säätää.
»F» on ladattava paristo. »G» on noin 0,5 MF
suuruinen kondensaattori. Ennen yhdistystä
on tietenkin määrättävä navat, mikä voidaan
suorittaa erityisellä napapaperilla tai happoi-
sella vedellä tunnettujen periaatteiden mukai-
sesti.
Kuvassa 4 näemme samaisen laitteen käytön
kaksinkertaistutettuna. Ankkurin jousi on va-
rustettu tällöin kahdella koskettimella, joihin
vuoron perään joutuvat virtasykähdykset toi-
sen tai toisen ottopaikkaan. Tällainen työsken-
tely tekee koskettimien palamisen harvinai-
seksi ja samoin kipinävapaaksi. Kun vain ajan-
pitkään puhdistetaan koskettimet ja laite sää-
detään hyvin, niin saa sen hiljainen naksutus
monta hupaista tuntia aikaan.
O. G.
»Thermophon».
Uusi magneetiton kuulotorvi.
Kaikki käytännössä olevat kuulotorvet ovat
Bellin järjestelmää. Totta on, että niistä on
olemassa useita eri muodostelmia, riippuen
konstruktööristä, toiset pitävät yksimagneet-
tista parempana, toiset taasen kaksimagneet-
Kuva 3.
Kuva 4.
