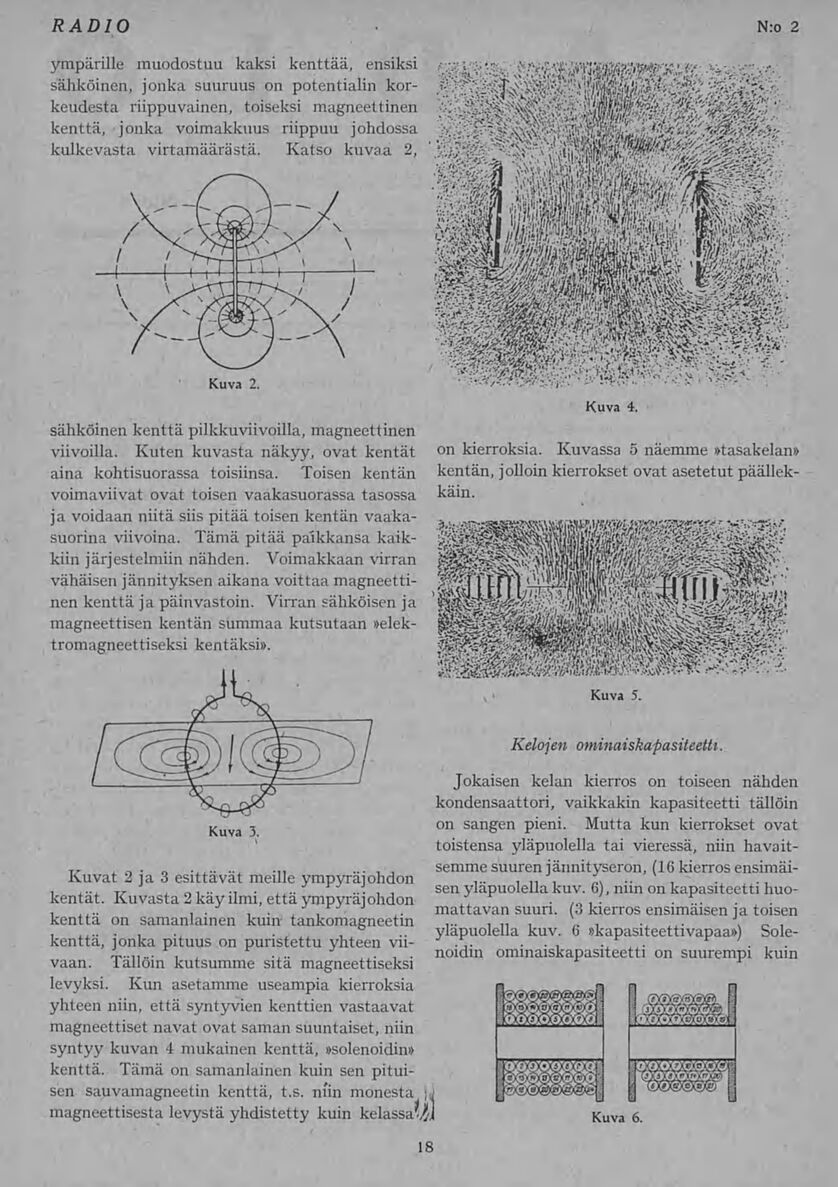

N:o 2
RADIO
18
ympärille muodostuu kaksi kenttää, ensiksi
sähköinen, jonka suuruus on potentialin kor-
keudesta riippuvainen, toiseksi magneettinen
kenttä, jonka voimakkuus riippuu johdossa
kulkevasta virtamäärästä. Katso kuvaa 2,
sähköinen kenttä pilkkuviivoilla, magneettinen
viivoilla. Kuten kuvasta näkyy, ovat kentät
aina kohtisuorassa toisiinsa. Toisen kentän
voimaviivat ovat toisen vaakasuorassa tasossa
ja voidaan niitä siis pitää toisen kentän vaaka-
suorina viivoina. Tämä pitää paikkansa kaik-
kiin järjestelmiin nähden. Voimakkaan virran
vähäisen jännityksen aikana voittaa magneetti-
nen kenttä ja päinvastoin. Virran sähköisen ja
magneettisen kentän summaa kutsutaan »elek-
tromagneettiseksi kentäksi».
Kuvat 2 ja 3 esittävät meille ympyräjohdon
kentät. Kuvasta 2käy ilmi, että ympyräjohdon
kenttä on samanlainen kuin tankomagneetin
kenttä, jonka pituus on puristettu yhteen vii-
vaan. Tällöin kutsumme sitä magneettiseksi
levyksi. Kun asetamme useampia kierroksia
yhteen niin, että syntyvien kenttien vastaavat
magneettiset navat ovat saman suuntaiset, niin
syntyy kuvan 4 mukainen kenttä, »solenoidin»
kenttä. Tämä on samanlainen kuin sen pitui-
sen sauvamagneetin kenttä, t.s. niin monesta
magneettisesta levystä yhdistetty kuin kelassa 1
on kierroksia. Kuvassa 5 näemme »tasakelan»
kentän, jolloin kierrokset ovat asetetut päällek-
käin.
Kelojen ominaiskapasiteetti .
Jokaisen kelan kierros on toiseen nähden
kondensaattori, vaikkakin kapasiteetti tällöin
on sangen pieni. Mutta kun kierrokset ovat
toistensa yläpuolella tai vieressä, niin havait-
semme suuren jännityseron, (16 kierros ensimäi-
sen yläpuolellakuv. 6), niin onkapasiteetti huo-
mattavan suuri. (3 kierros ensimäisen ja toisen
yläpuolella kuv. 6 »kapasiteettivapaa») Sole-
noidin ominaiskapasiteetti on suurempi kuin
Kuva 2.
Kuva 3.
Kuva 4.
Kuva 5.
Kuva 6.
