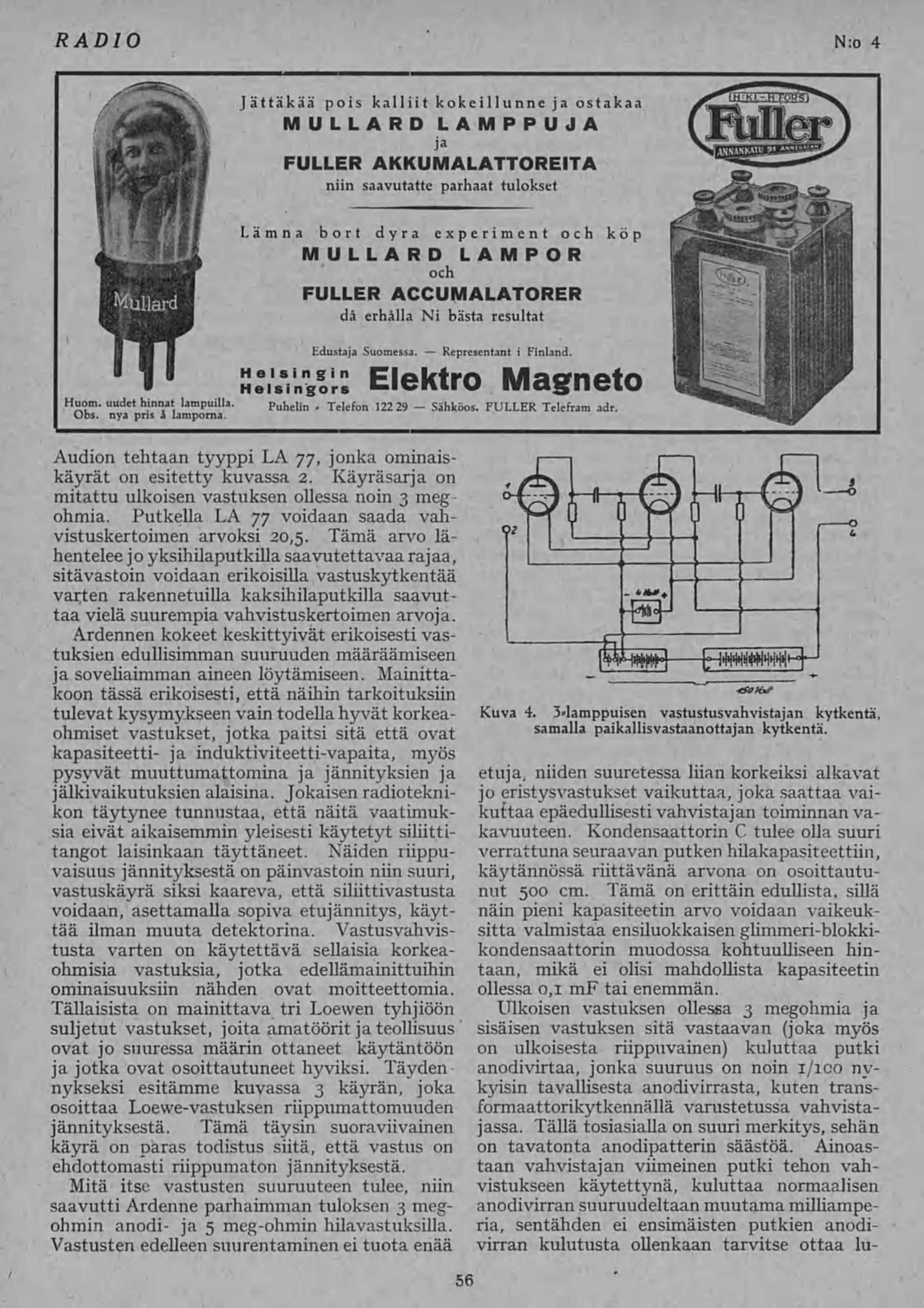

N:o 4
RADIO
56
Audion tehtaan tyyppi LA 77, jonka ominais-
käyrät on esitetty kuvassa 2. Käyräsarja on
mitattu ulkoisen vastuksen ollessa noin 3 meg-
ohmia. Putkella LA 77 voidaan saada vah-
vistuskertoimen arvoksi 20,5. Tämä arvo lä-
hentelee joyksihilaputkilla saavutettavaarajaa,
sitävastoin voidaan erikoisilla vastuskytkentää
varten rakennetuilla kaksihilaputkilla saavut-
taa vielä suurempia vahvistuskertoimen arvoja.
Ardennen kokeet keskittyivät erikoisesti vas-
tuksien edullisimman suuruuden määräämiseen
ja soveliaimman aineen löytämiseen. Mainitta-
koon tässä erikoisesti, että näihin tarkoituksiin
tulevat kysymykseen vaintodella hyvät korkea-
ohmiset vastukset, jotka paitsi sitä että ovat
kapasiteetti- ja induktiviteetti-vapaita, myös
pysyvät muuttumattomina ja jännityksien ja
jälkivaikutuksien alaisina. Jokaisenradiotekni-
kon täytynee tunnustaa, että näitä vaatimuk-
sia eivät aikaisemmin yleisesti käytetyt siliitti-
tangot laisinkaan täyttäneet. Näiden riippu-
vaisuus jännityksestä on päinvastoin niin suuri,
vastuskäyrä siksi kaareva, että siliittivastusta
voidaan, asettamalla sopiva etujännitys, käyt-
tää ilman muuta detektorina. Vastusvahvis-
tusta varten on käytettävä sellaisia korkea-
ohmisia vastuksia, jotka edellämainittuihin
ominaisuuksiin nähden ovat moitteettomia.
Tällaisista on mainittava tri Loewen tyhjiöön
suljetut vastukset, joita amatöörit jateollisuus
ovat jo suuressa määrin ottaneet käytäntöön
ja jotka ovat osoittautuneet hyviksi. Täyden-
nykseksi esitämme kuvassa 3 käyrän, joka
osoittaa Loewe-vastuksen riippumattomuuden
jännityksestä. Tämä täysin suoraviivainen
käyrä on paras todistus siitä, että vastus on
ehdottomasti riippumaton jännityksestä.
Mitä itse vastusten suuruuteen tulee, niin
saavutti Ardenne parhaimman tuloksen 3 meg-
ohmin anodi- ja 5 meg-ohmin hilavastuksilla.
Vastusten edelleen suurentaminen ei tuota enää
etuja, niiden suuretessa liian korkeiksi alkavat
jo eristysvastukset vaikuttaa, joka saattaa vai-
kuttaa epäedullisesti vahvistajan toiminnan va-
kavuuteen. Kondensaattorin C tulee olla suuri
verrattunaseuraavan putken hilakapasiteettiin,
käytännössä riittävänä arvona on osoittautu-
nut 500 cm. Tämä on erittäin edullista, sillä
näin pieni kapasiteetin arvo voidaan vaikeuk-
sitta valmistaa ensiluokkaisen glimmeri-blokki-
kondensaattorin muodossa kohtuulliseen hin-
taan, mikä ei olisi mahdollista kapasiteetin
ollessa 0,1 mF tai enemmän.
Ulkoisen vastuksen ollessa 3 megohmia ja
sisäisen vastuksen sitä vastaavan (joka myös
on ulkoisesta riippuvainen) kuluttaa putki
anodivirtaa, jonka suuruus on noin i/ico ny-
kyisin tavallisesta anodivirrasta, kuten trans-
formaattorikytkennällä varustetussa vahvista-
jassa. Tällä tosiasialla on suuri merkitys, sehän
on tavatonta anodipatterin säästöä. Ainoas-
taan vahvistajan viimeinen putki tehon vah-
vistukseen käytettynä, kuluttaa normaalisen
anodivirran suuruudeltaan muutama milliampe-
ria, sentähden ei ensimäisten putkien anodi-
virran kulutusta ollenkaan tarvitse ottaa lv-
Kuva 4. 3»lamppuisen vastustusvahvistajan kytkentä,
samalla paikallisvastaanottajan kytkentä.
