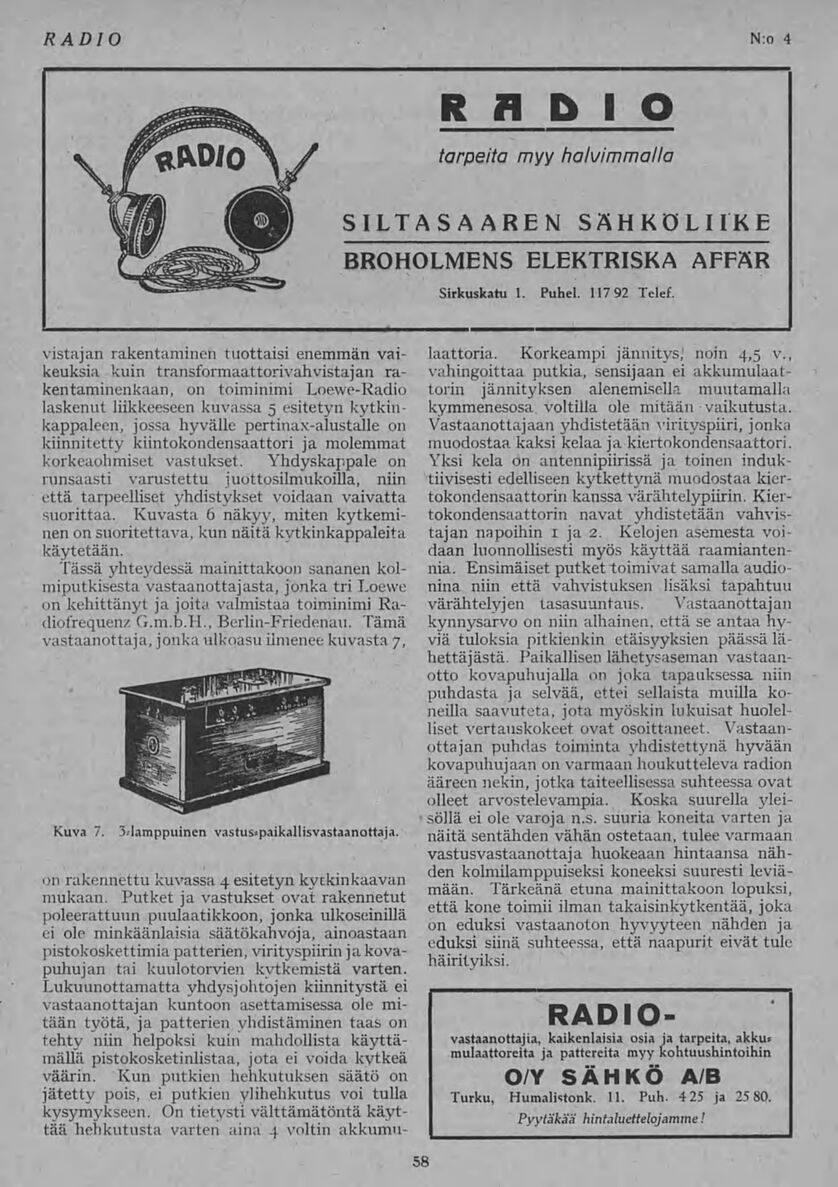

N:o 4
RADIO
vistajan rakentaminen tuottaisi enemmän vai-
keuksia kuin transformaattorivah vistajan ra-
kentaminenkaan, on toiminimi Loewe-Radio
laskenut liikkeeseen kuvassa 5 esitetyn kytkin -
kappaleen, jossa hyvälle pertinax-alustalle on
kiinnitetty kiintokondensaattori ja molemmat
korkeaohmiset vastukset. Yhdyskappale on
runsaasti varustettu juottosilmukoilla, niin
että tarpeelliset yhdistykset voidaan vaivatta
suorittaa. Kuvasta 6 näkyy, miten kytkemi-
nen on suoritettava, kun näitä kytkinkappaleita
käytetään.
Tässä yhteydessä mainittakoon sananen kol-
miputkisesta vastaanottajasta, jonka tri Loevve
on kehittänyt ja joita valmistaa toiminimi Ra-
diofrequenz G.m.b.H., Berlin-Friedenau. Tämä
vastaanottaja, jonka ulkoasu ilmenee kuvasta 7,
on rakennettu kuvassa 4 esitetyn kytkinkaavan
mukaan. Putket ja vastukset ovat rakennetut
poleerattuun puulaatikkoon, jonka ulkoseinillä
ei ole minkäänlaisia säätökahvoja, ainoastaan
pistokoskettimia patterien, virityspiirin jakova-
puhujan tai kuulotorvien kytkemistä varten.
Lukuunottamatta yhdysjohtojen kiinnitystä ei
vastaanottajan kuntoon asettamisessa ole mi-
tään työtä, ja patterien yhdistäminen taas on
tehty niin helpoksi kuin mahdollista käyttä-
mällä pistokosketinlistaa, jota ei voida kytkeä
väärin. Kun putkien hehkutuksen säätö on
jätetty pois, ei putkien yhhehkutus voi tulla
kysymykseen. On tietysti välttämätöntä käyt-
tää hehkutusta varten aina 4 voltin akkumu-
laattoria. Korkeampi jännitys, noin 4,5 v.,
vahingoittaa putkia, sensijaan ei akkumulaat-
torin jännityksen alenemisella muutamalla
kymmenesosa, voltilla ole mitään vaikutusta.
Vastaanottajaan yhdistetään virityspiiri, jonka
muodostaa kaksi kelaa jakiertokondensaattori.
Yksi kela on antennipiirissä ja toinen induk-
tiivisesti edelliseen kytkettynä muodostaa kier-
tokondensaattorin kanssa värähtelypiirin. Kier-
tokondensaattorin navat yhdistetään vahvis-
tajan napoihin 1 ja 2. Kelojen asemesta voi-
daan luonnollisesti myös käyttää raamianten-
nia. Ensimäiset putket toimivat samalla audio-
nina niin että vahvistuksen lisäksi tapahtuu
värähtelyjen tasasuuntaus. Vastaanottajan
kynnysarvo on niin alhainen, että se antaa hy-
viä tuloksia pitkienkin etäisyyksien päässä lä-
hettäjästä. Paikallisen lähetysaseman vastaan-
otto kovapuhujalla on joka tapauksessa niin
puhdasta ja selvää, ettei sellaista muilla ko-
neilla saavuteta, jota myöskin lukuisat huolel-
liset vertauskokeet ovat osoittaneet. Vastaan-
ottajan puhdas toiminta yhdistettynä hyvään
kovapuhujaan on varmaan houkutteleva radion
ääreen nekin, jotka taiteellisessa suhteessa ovat
olleet arvostelevampia. Koska suurella ylei-
söllä ei ole varoja n.s. suuria koneita varten ja
näitä sentähden vähän ostetaan, tulee varmaan
vastusvastaanottaja huokeaan hintaansa näh-
den kolmilamppuiseksi koneeksi suuresti leviä-
mään. Tärkeänä etuna mainittakoon lopuksi,
että kone toimii ilman takaisinkytkentää, joka
on eduksi vastaanoton hyvyyteen nähden ja
eduksi siinä suhteessa, että naapurit eivät tule
häirityiksi.
58
Kuva 7. 3.4amppuinen vastusspaikallisvastaanottaja.
