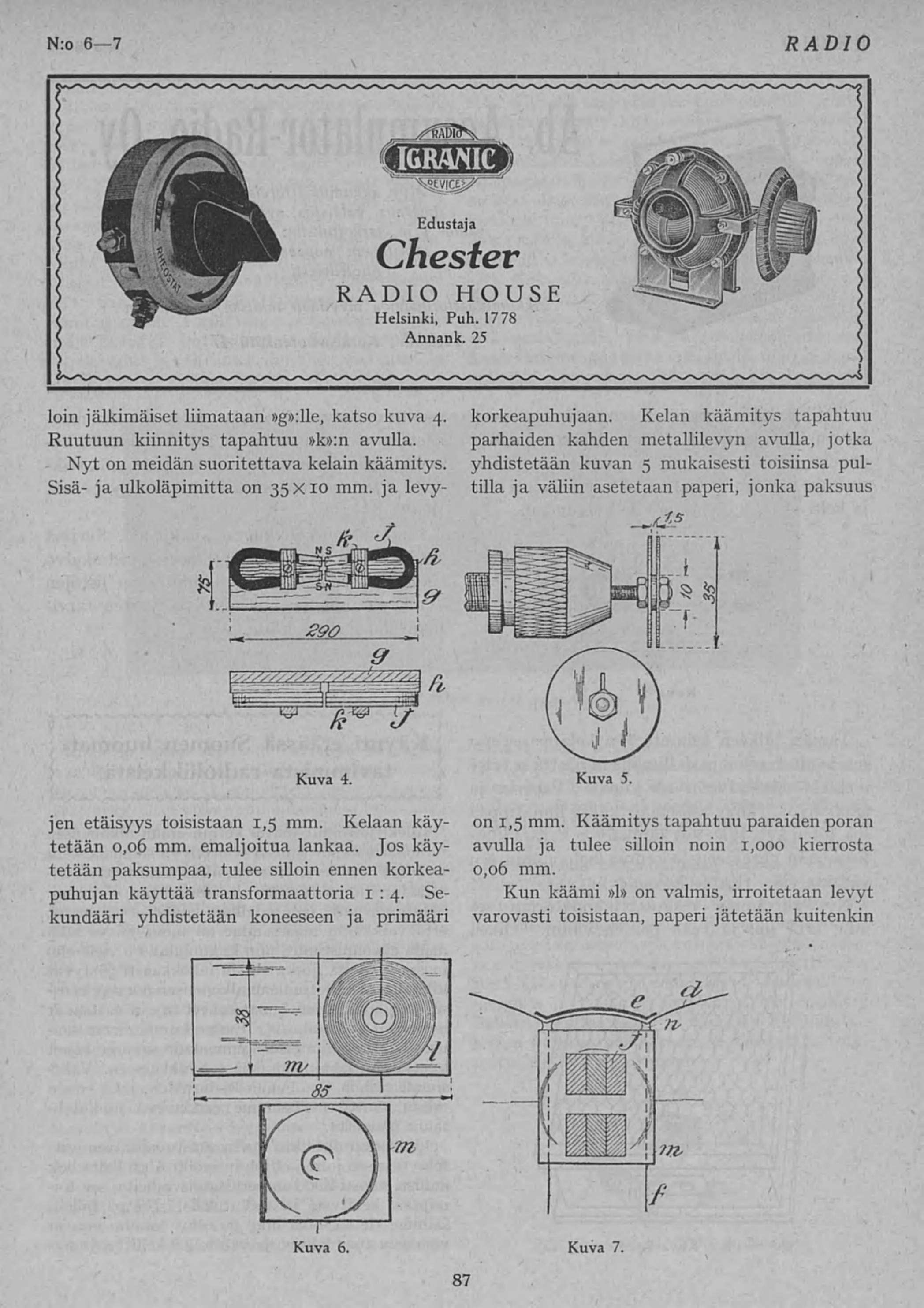

N:o 6—7 RADIO
87
loin jälkimäiset liimataan »g»:lle, katso kuva 4.
Ruutuun kiinnitys tapahtuu »k»:n avulla.
Nyt on meidän suoritettava kelain käämitys.
Sisä- ja ulkoläpimitta on 35x10 mm. ja levy-
jen etäisyys toisistaan 1,5 mm. Kelaan käy-
tetään 0,06 mm. emaljoitua lankaa. Jos käy-
tetään paksumpaa, tulee silloin ennen korkea-
puhujan käyttää transformaattoria 1: 4. Se-
kundääri yhdistetään koneeseen ja primääri
korkeapuhujaan. Kelan käämitys tapahtuu
parhaiden kahden metallilevyn avulla, jotka
yhdistetään kuvan 5 mukaisesti toisiinsa pul-
tilla ja väliin asetetaan paperi, jonka paksuus
on 1,5 mm. Käämitys tapahtuu paraiden poran
avulla ja tulee silloin noin 1,000 kierrosta
0,06 mm.
Kun käämi »1» on valmis, irroitetaan levyt
varovasti toisistaan, paperi jätetään kuitenkin
Kuva 4.
Kuva 6.
Kuva 5.
Kuva 7.
