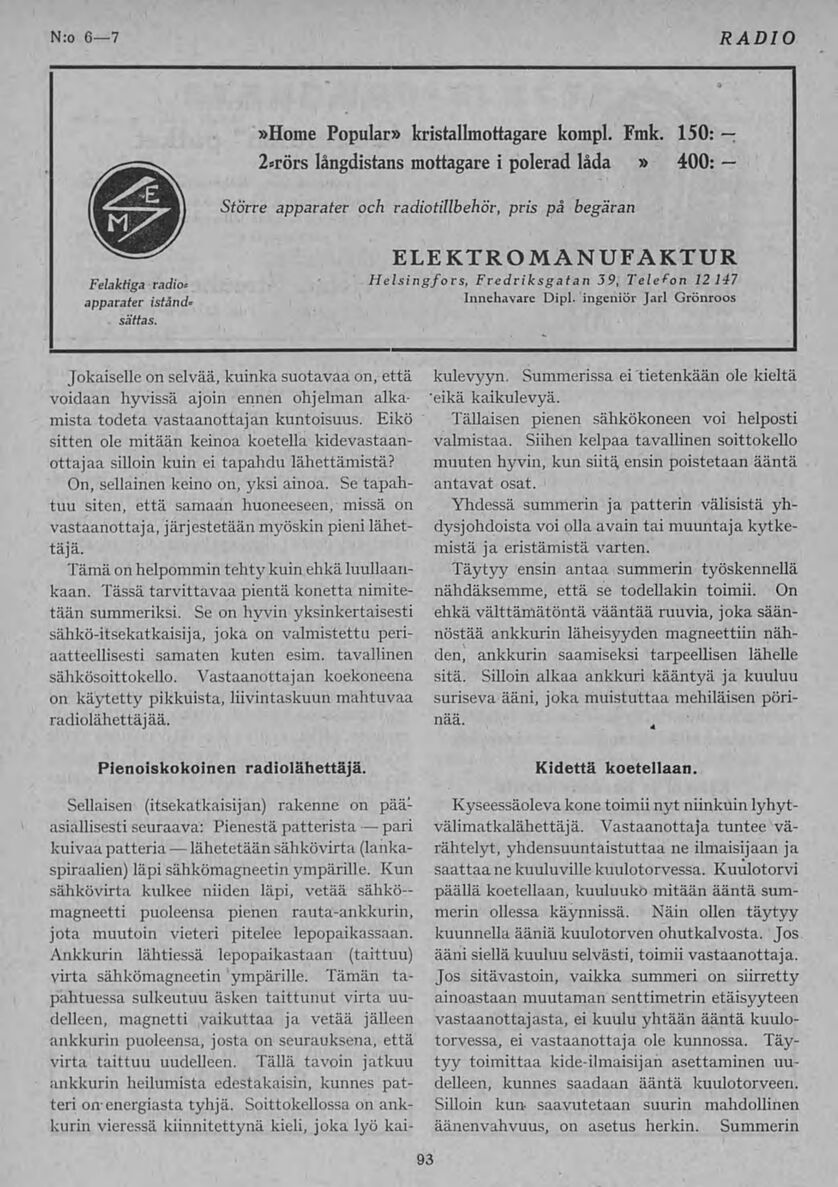

RADIO
Nro 6—7
93
Jokaiselle on selvää, kuinka suotavaa on, että
voidaan hyvissä ajoin ennen ohjelman alka-
mista todeta vastaanottajan kuntoisuus. Eikö
sitten ole mitään keinoa koetella kidevastaan-
ottajaa silloin kuin ei tapahdu lähettämistä?
On, sellainen keino on, yksi ainoa. Se tapah-
tuu siten, että samaan huoneeseen, missä on
vastaanottaja, järjestetäänmyöskin pieni lähet-
täjä.
Tämä on helpommin tehtykuin ehkä luullaan-
kaan. Tässä tarvittavaa pientä konetta nimite-
tään summeriksi. Se on hyvin yksinkertaisesti
sähkö-itsekatkaisija, joka on valmistettu peri-
aatteellisesti samaten kuten esim. tavallinen
sähkösoittokello. Vastaanottajan koekoneena
on käytetty pikkuista, liivintaskuun mahtuvaa
radiolähettäjää.
Pienoiskokoinen radiolähettäjä.
Sellaisen (itsekatkaisijan) rakenne on pää-
asiallisesti seuraava: Pienestä patterista —pari
kuivaa patteria —lähetetään sähkövirta (lanka-
spiraalien) läpi sähkömagneetin ympärille. Kun
sähkövirta kulkee niiden läpi, vetää sähkö-
magneetti puoleensa pienen rauta-ankkurin,
jota muutoin vieteri pitelee lepopaikassaan.
Ankkurin lähtiessä lepopaikastaan (taittuu)
virta sähkömagneetin ympärille. Tämän ta-
pahtuessa sulkeutuu äsken taittunut virta uu-
delleen, magnetti vaikuttaa ja vetää jälleen
ankkurin puoleensa, josta on seurauksena, että
virta taittuu uudelleen. Tällä tavoin jatkuu
ankkurin heilumista edestakaisin, kunnes pat-
teri onenergiasta tyhjä. Soittokellossa on ank-
kurin vieressä kiinnitettynä kieli, joka lyö kai-
kulevyyn. Summerissa ei tietenkään ole kieltä
"eikä kaikulevyä.
Tällaisen pienen sähkökoneen voi helposti
valmistaa. Siihen kelpaa tavallinen soittokello
muuten hyvin, kun siitä ensin poistetaan ääntä
antavat osat.
Yhdessä summerin ja patterin välisistä yh-
dysjohdoista voi olla avain tai muuntaja kytke-
mistä ja eristämistä varten.
Täytyy ensin antaa summerin työskennellä
nähdäksemme, että se todellakin toimii. On
ehkä välttämätöntä vääntää ruuvia, joka sään-
nöstää ankkurin läheisyyden magneettiin näh-
den, ankkurin saamiseksi tarpeellisen lähelle
sitä. Silloin alkaa ankkuri kääntyä ja kuuluu
suriseva ääni, joka muistuttaa mehiläisen pöri-
nää. 4
Kidettä koetellaan.
Kyseessäoleva kone toimii nyt niinkuin lyhyt-
välimatkalähettäjä. Vastaanottaja tuntee vä-
rähtelyt, yhdensuuntaistuttaa ne ilmaisijaan ja
saattaa nekuuluville kuulotorvessa. Kuulotorvi
päällä koetellaan, kuuluuko mitään ääntä sum-
merin ollessa käynnissä. Näin ollen täytyy
kuunnella ääniä kuulotorven ohutkalvosta. Jos
ääni siellä kuuluu selvästi, toimii vastaanottaja.
Jos sitävastoin, vaikka summeri on siirretty
ainoastaan muutaman senttimetrin etäisyyteen
vastaanottajasta, ei kuulu yhtään ääntä kuulo-
torvessa, ei vastaanottaja ole kunnossa. Täy-
tyy toimittaa kide-ilmaisijan asettaminen uu-
delleen, kunnes saadaan ääntä kuulotorveen.
Silloin kun- saavutetaan suurin mahdollinen
äänenvahvuus, on asetus herkin. Summerin
»Home Populär» kristallmottagare kompl. Fmk. 150: —
y^m 2*rörs långdistans mottagare i polerad låda » 400: —
Större apparater och radiotillbehör, pris på begäran
ELEKTROMANUFAKTUR
Felaktiea radio: Helsingfors, Fredriksgatan 39, Telefon 12 147
apparater istånd* Innehavare Dipl. ingeniör Jarl Grönroos
. sättas.
