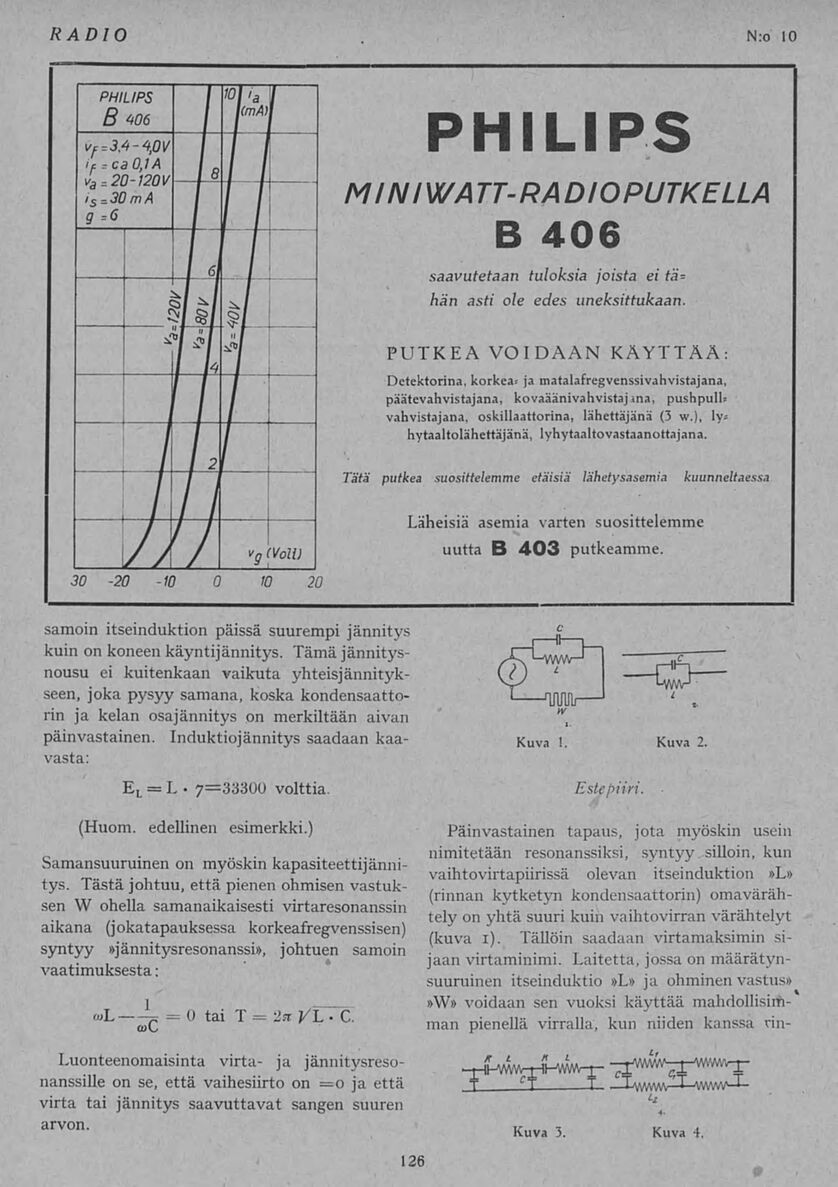

N:o 10
RADIO
126
samoin itseinduktion päissä suurempi jännitys
kuin on koneen käyntijännitys. Tämä jännitys-
nousu ei kuitenkaan vaikuta yhteisjännityk-
seen, joka pysyy samana, koska kondensaatto-
rin ja kelan osajännitys on merkiltään aivan
päinvastainen. Induktiojännitys saadaan kaa-
vasta:
EL =L • 7=33300 volttia.
(Huom. edellinen esimerkki.)
Samansuuruinen on myöskin kapasiteettijänni-
tys. Tästä johtuu, että pienen ohmisen vastuk-
sen W ohella samanaikaisesti virtaresonanssin
aikana (jokatapauksessa korkeafregvenssisen)
syntyy »jännitysresonanssi», johtuen samoin
vaatimuksesta:
o)L = O tai T = 2sr VL • C.
Luonteenomaisinta virta- ja jännitysreso-
nanssille on se, että vaihesiirto on =o ja että
virta tai jännitys saavuttavat sangen suuren
arvon.
Estepiiri
Päinvastainen tapaus, jota myöskin usein
nimitetään resonanssiksi, syntyy silloin, kun
vaihtovirtapiirissä olevan itseinduktion »L»
(rinnan kytketyn kondensaattorin) omaväräh-
tely on yhtä suuri kuin vaihtovirran värähtelyt
(kuva i). Tällöin saadaan virtamaksimin si-
jaan virtaminimi. Laitetta, jossa on määrätyn-
suuruinen itseinduktio »L» ja ohminen vastus»
»W» voidaan sen vuoksi käyttää mahdollisim-
man pienellä virralla, kun niiden kanssa rin-
Kuva !
Kuva 3.
Kuva 2.
Kuva 4,
