N:o 12
RADIO
158
Radion teoriaa.
(Jatkoa).
Yhdistys:
Värähtelevän energian siirtoa järjestelmästä
toiseen sanotaan »yhdistykseksi». Kaksi vä-
rähtelevää yhdistelmää on toistensa kanssa
yhdistetyt silloin, kun osakin molempien pii-
rien voimaviivoista sattuu yhteen. Voima-
viivaluku on tällöin kumpaisellekin yhdistys-
asteen määrääjänä. Yhdistys on »löysä», kun
voimaviivaluku on pieni, mutta päinvastai-
sessa tapauksessa »kiinteä».
Käytännössä erotamme suoran virta- tai
jännitysyhdistyksen sekä virta- tai jännitys-
kentän yhdistyksen; näitä nimitetään: »induk-

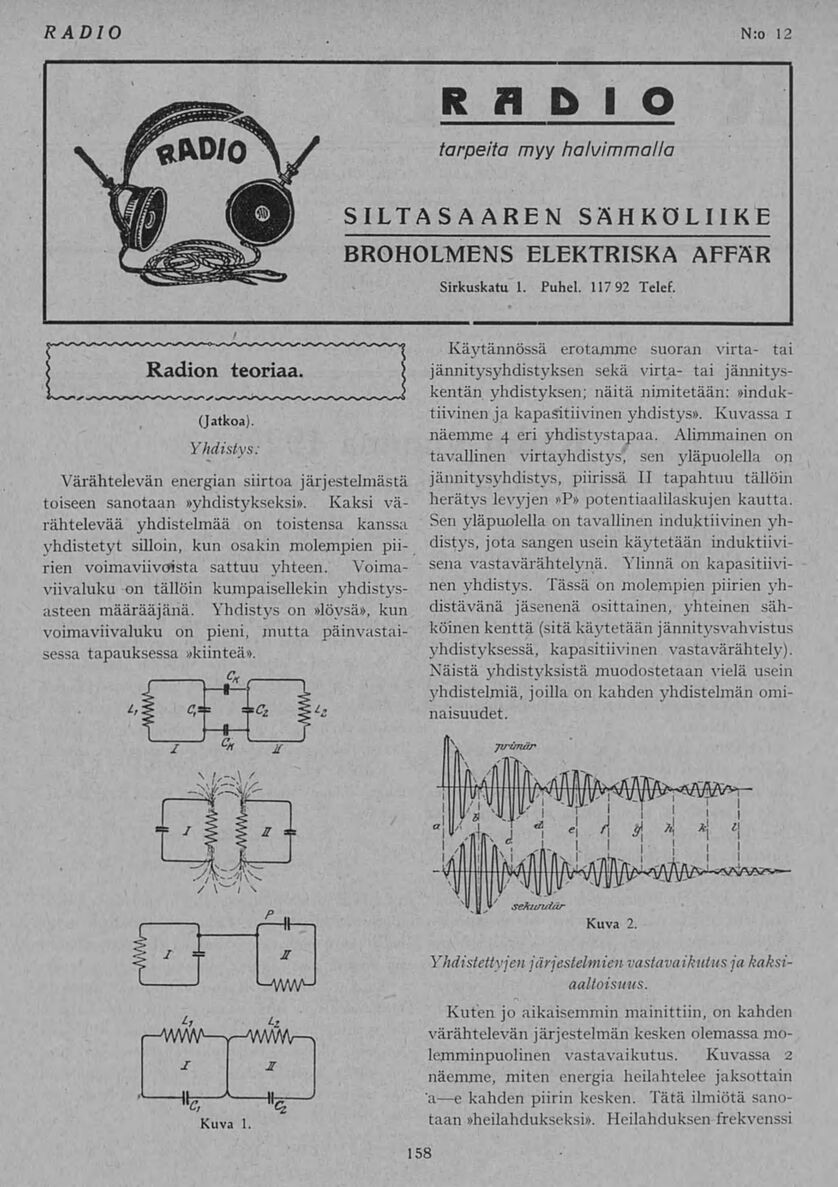

tiivinen ja kapasitiivinen yhdistys». Kuvassa i
näemme 4 eri yhdistystapaa. Alimmainen on
tavallinen virtayhdistys, sen yläpuolella on
jännitysyhdistys, piirissä II tapahtuu tällöin
herätys levyjen »P» potentiaalilaskujen kautta.
Sen yläpuolella on tavallinen induktiivinen yh-
distys, jota sangen usein käytetään induktiivi-
sena vastavärähtelynä. Ylinnä on kapasitiivi-
nen yhdistys. Tässä on molempien piirien yh-
distävänä jäsenenä osittainen, yhteinen säh-
köinen kenttä (sitä käytetään jännitysvahvistus
yhdistyksessä, kapasitiivinen vastavärähtely).
Näistä yhdistyksistä muodostetaan vielä usein
yhdistelmiä, joilla on kahden yhdistelmän omi-
naisuudet.
Yhdistettyjen järjestelmien vastavaikutus ja kaksi-
aaltoisuus.
Kuten jo aikaisemmin mainittiin, on kahden
värähtelevän järjestelmän kesken olemassa mo-
lemminpuolinen vastavaikutus. Kuvassa 2
näemme, miten energia heilahtelee jaksottain
a—e kahden piirin kesken. Tätä ilmiötä sano-
taan »heilahdukseksi». Heilahduksen frekvenssi
Kuva 1.
Kuva 2.
