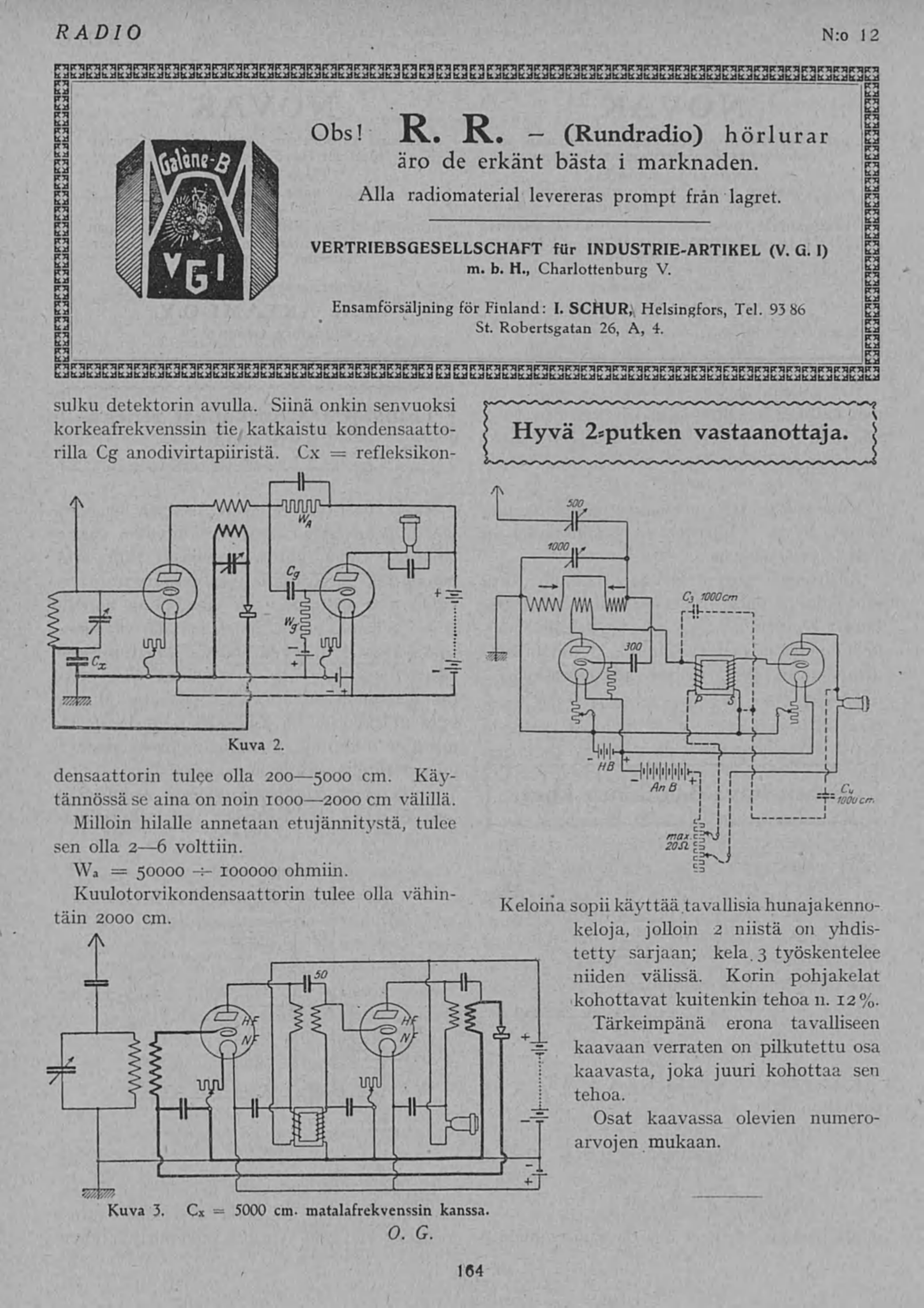

sulku detektorin avulla. Siinä onkin senvuoksi
korkeafrekvenssin tie katkaistu kondensaatto-
rilla Cg anodivirtapiiristä. Cx = refleksikon-
densaattorin tulee olla 200—5000 cm. Käy-
tännössä se aina on noin 1000—2000 cm välillä.
Milloin hilalle annetaan etujännitystä, tulee
sen olla 2—6 volttiin.
Wa = 50000 -5- 100000 ohmiin.
Kuulotorvikondensaattorin tulee olla vähin-
täin 2000 cm.
i Hyvä 2sputken vastaanottaja. J
Keloina sopiikäyt tää tavallisia hunajakenno-
keloja, jolloin 2 niistä on yhdis-
tetty sarjaan; kela. 3 työskentelee
niiden välissä. Korin pohjakelat
kohottavat kuitenkin tehoa 11. 12%.
Tärkeimpänä erona tavalliseen
kaavaan verraten on pilkutettu osa
kaavasta, joka juuri kohottaa sen
tehoa.
Osat kaavassa olevien numero-
arvojen mukaan.
Kuva 2.
Kuva 3. Cx = 5000 cm- matalafrekvenssin kanssa.
O. G.
