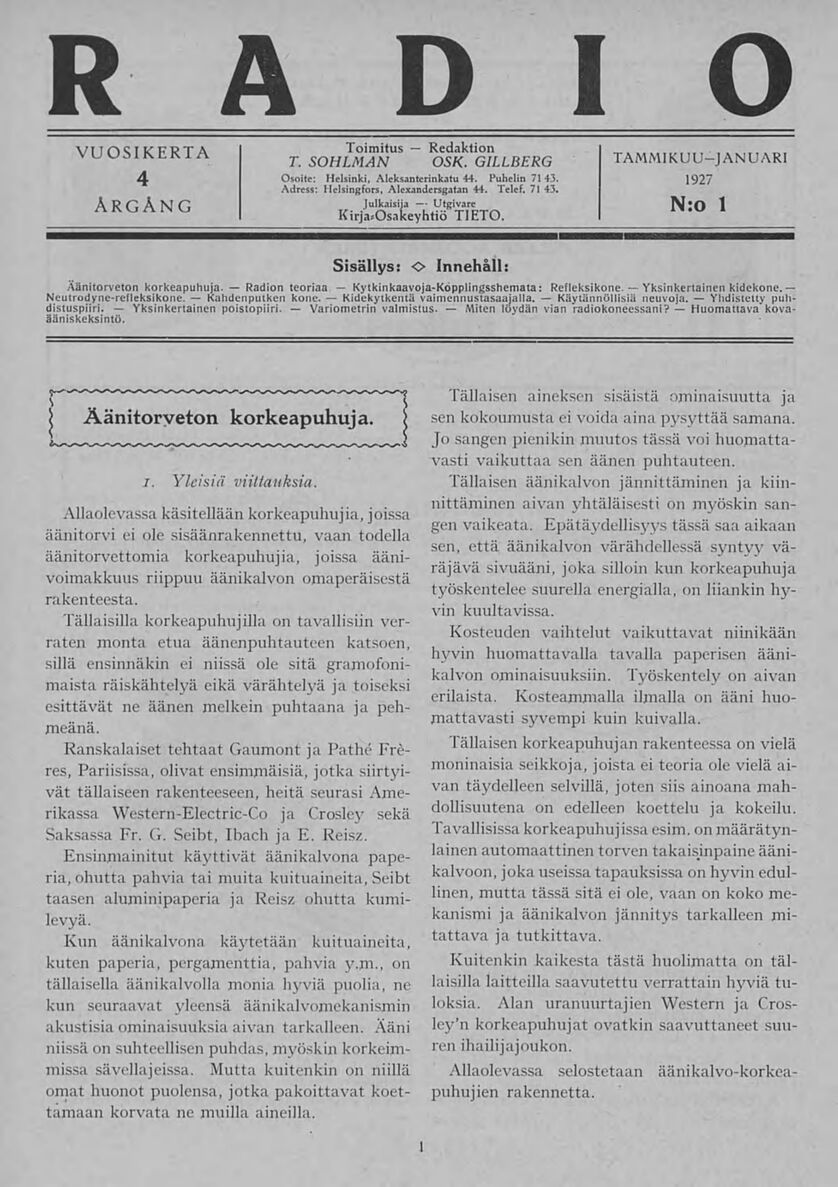

1
Sisällys: O Innehåll:
Äänitorveton korkeapuhuja. — Radion teoriaa — Kytkinkaavoja-Kopplingsshemata: Refleksikone. — Yksinkertainen kidekone.—
Neutrodyne-refleksikone. — Kahdenputken kone. —Kidekytkentä vaimennustasaajalla. — Käytännöllisiä neuvoja. — Yhdistetty puh-
distuspiiri. — Yksinkertainen poistopiiri. — Variometrin valmistus. — Miten löydän vian radiokoneessani? — Huomattava kova-
ääniskesintö.
RADIO
Toimitus — Redaktion
T. SOHLMAN OSK. GILLBERG
Osoite: Helsinki, Aleksanterinkatu 44. Puhelin 7143.
Adress: Helsingfors, Alexandersgatan 44. Telef. 71 43.
Julkaisija —Utgivare
KirjasOsakeyhtiö TIETO.
TAMMIKUU-JANUARI
1927
N:o 1
VUOSIKERTA
4
ÅRGÅNG
J Äänitoryeton korkeapuhuja. I
i. Yleisiä viittauksia.
Allaolevassa käsitellään korkeapuhujia, joissa
äänitorvi ei ole sisäänrakennettu, vaan todella
äänitorvettomia korkeapuhujia, joissa ääni-
voimakkuus riippuu äänikalvon omaperäisestä
rakenteesta.
Tällaisilla korkeapuhuj illa on tavallisiin ver-
raten monta etua äänenpuhtauteen katsoen,
sillä ensinnäkin ei niissä ole sitä gramofoni-
maista räiskähtelyä eikä värähtelyä ja toiseksi
esittävät ne äänen melkein puhtaana ja peh-
meänä.
Ranskalaiset tehtaat Gaumont ja Pathc Fré-
res, Pariisissa, olivat ensimmäisiä, jotka siirtyi-
vät tällaiseen rakenteeseen, heitä seurasi Ame-
rikassa Western-Electric-Co ja Crosley sekä
Saksassa Fr. G. Seibt, Ibach ja E. Reisz.
Ensinmainitut käyttivät äänikalvona pape-
ria, ohutta pahvia tai muita kuituaineita, Seibt
taasen aluminipaperia ja Reisz ohutta kumi-
levyä.
Kun äänikalvona käytetään kuituaineita,
kuten paperia, pergamenttia, pahvia y.m., on
tällaisella äänikalvolla monia hyviä puolia, ne
kun seuraavat yleensä äänikalvomekanismin
akustisia ominaisuuksia aivan tarkalleen. Ääni
niissä on suhteellisen puhdas, myöskin korkeim-
missa sävellajeissa. Mutta kuitenkin on niillä
omat huonot puolensa, jotka pakoittavat koet-
tamaan korvata ne muilla aineilla.
Tällaisen aineksen sisäistä ominaisuutta ja
sen kokoumusta ei voida aina pysyttää samana.
Josangen pienikin muutos tässä voi huomatta-
vasti vaikuttaa sen äänen puhtauteen.
Tällaisen äänikalvon jännittäminen ja kiin-
nittäminen aivan yhtäläisesti on myöskin san-
gen vaikeata. Epätäydellisyys tässä saa aikaan
sen, että äänikalvon värähdellessä syntyy vä-
räjävä sivuääni, joka silloin kun korkeapuhuja
työskentelee suurella energialla, on liiankin hy-
vin kuultavissa.
Kosteuden vaihtelut vaikuttavat niinikään
hyvin huomattavalla tavalla paperisen ääni-
kalvon ominaisuuksiin. Työskentely on aivan
erilaista. Kosteammalla ilmalla on ääni huo-
mattavasti syvempi kuin kuivalla.
Tällaisen korkeapuhujan rakenteessa on vielä
moninaisia seikkoja, joista ei teoria ole vielä ai-
van täydelleen selvillä, joten siis ainoana mah-
dollisuutena on edelleen koettelu ja kokeilu.
Tavallisissa korkeapuhujissa esim. on määrätyn-
lainen automaattinen torven takaisinpaine ääni-
kalvoon, joka useissa tapauksissa on hyvin edul-
linen, mutta tässä sitä ei ole, vaan on koko me-
kanismi ja äänikalvon jännitys tarkalleen mi-
tattava ja tutkittava.
Kuitenkin kaikesta tästä huolimatta on täl-
laisilla laitteilla saavutettu verrattain hyviä tu-
loksia. Alan uranuurtajien Western ja Cros-
korkeapuhujat ovatkin saavuttaneet suu-
ren ihailijajoukon.
Allaolevassa selostetaan äänikalvo-korkea-
puhujien rakennetta.
