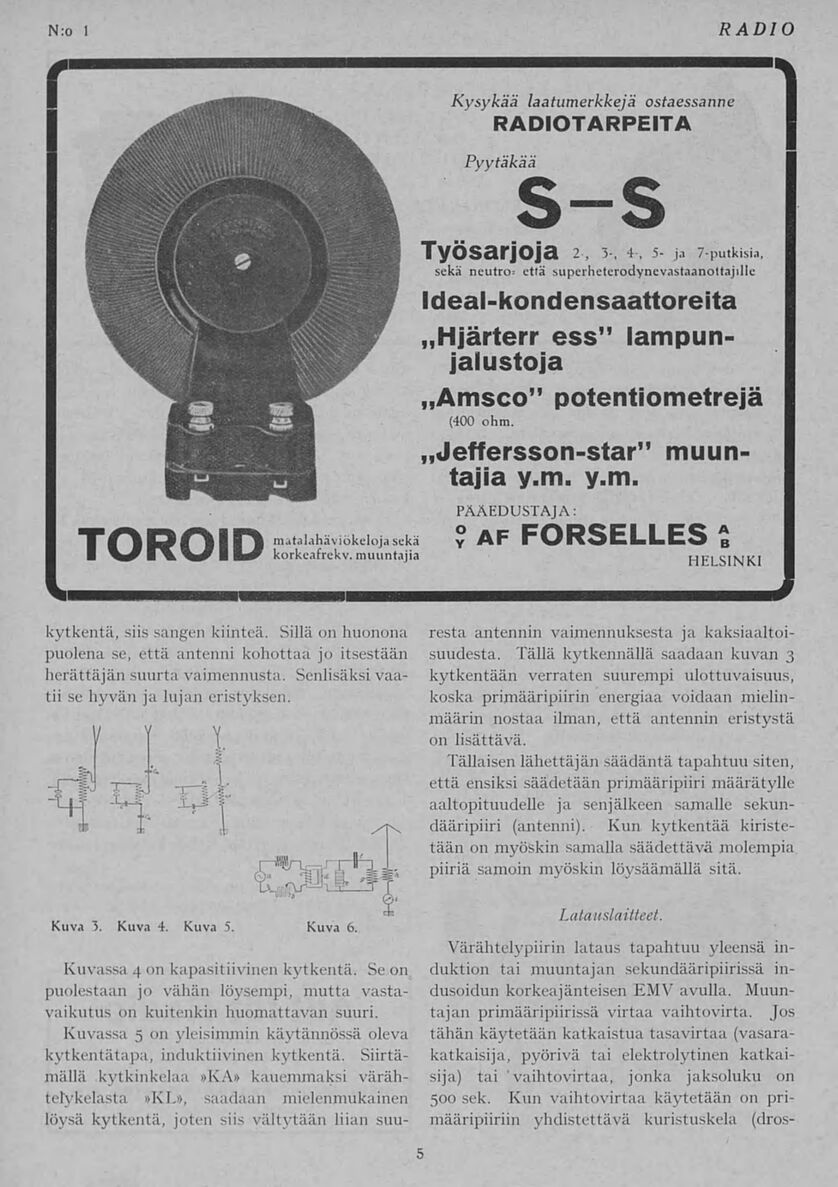

N:o 1 RADIO
5
kytkentä, siis sangen kiinteä. Sillä on huonona
puolena se, että antenni kohottaa jo itsestään
herättäjän suurta vaimennusta. Senlisäksi vaa-
tii se hyvän ja lujan eristyksen.
Kinassa 4 011 kapasitiivinen kytkentä. Se on
puolestaan jo vähän löysempi, mutta vasta-
vaikutus on kuitenkin huomattavan suuri.
Kuvassa 5 on yleisimmin käytännössä oleva
kytkentätapa, induktiivinen kytkentä. Siirtä-
mällä kytkinkelaa »KA» kauemmaksi väräh-
telykelasta »KL», saadaan mielenmukainen
löysä kytkentä, joten siis vältytään liian suu-
resta antennin vaimennuksesta ja kaksiaaltoi-
suudesta. Tällä kytkennällä saadaan kuvan 3
kytkentään verraten suurempi ulottuvaisuus,
koska primääripiirin energiaa voidaan mielin-
määrin nostaa ilman, että antennin eristystä
on lisättävä.
Tällaisen lähettäjän säädäntä tapahtuu siten,
että ensiksi säädetään primääripiiri määrätylle
aaltopituudelle ja senjaikeen samalle sekun-
dääripiiri (antenni). Kun. kytkentää kiriste-
tään on myöskin samalla säädettävä molempia
piiriä samoin myöskin löysäämällä sitä.
Latauslaitteet.
Värähtelypiirin lataus tapahtuu yleensä in-
duktion tai muuntajan sekundääripiirissä in-
dusoidun korkea jänteisen EMV avulla. Muun-
tajan primääripiirissä virtaa vaihtovirta. Jos
tähän käytetään katkaistua tasavirtaa (vasara-
katkaisija, pyörivä tai elektrolytinen katkai-
sija) tai ’vaihtovirtaa, jonka jaksoluku on
500 sek. Kun vaihtovirtaa käytetään on pri-
määripiiriin yhdistettävä kuristuskela (dros-
Kuva 3. Kuva 4. Kuva 5. Kuva 6.
pmmmmmmmm mmmmmmmmmmmmmmmmmmmmmmmmmmmmm%
•Kysykää laatumerkkejä ostaessanne
RADIOTARPEITA
Pyytäkää
S-S
Työsarjoja 2, 3-, 4-, 5- ja 7-pu.k.sia,
sekä neutros että supeihetcrodynevastaanottajillc
Ideal-kondensaattoreita
„Hjärterr ess" lampun-
jalustoja
„Amsco" potentiometrejä
(400 ohm.
„Jeffersson-star" muun-
tajia y.m. y.m.
PÄÄEDUSTAJA:
matalahäviökelojasekä y AF FORSELLES %
I \JW\.\trMM’tr korkeafrekv. muuntajia
HELSINKI
■IIII ■
