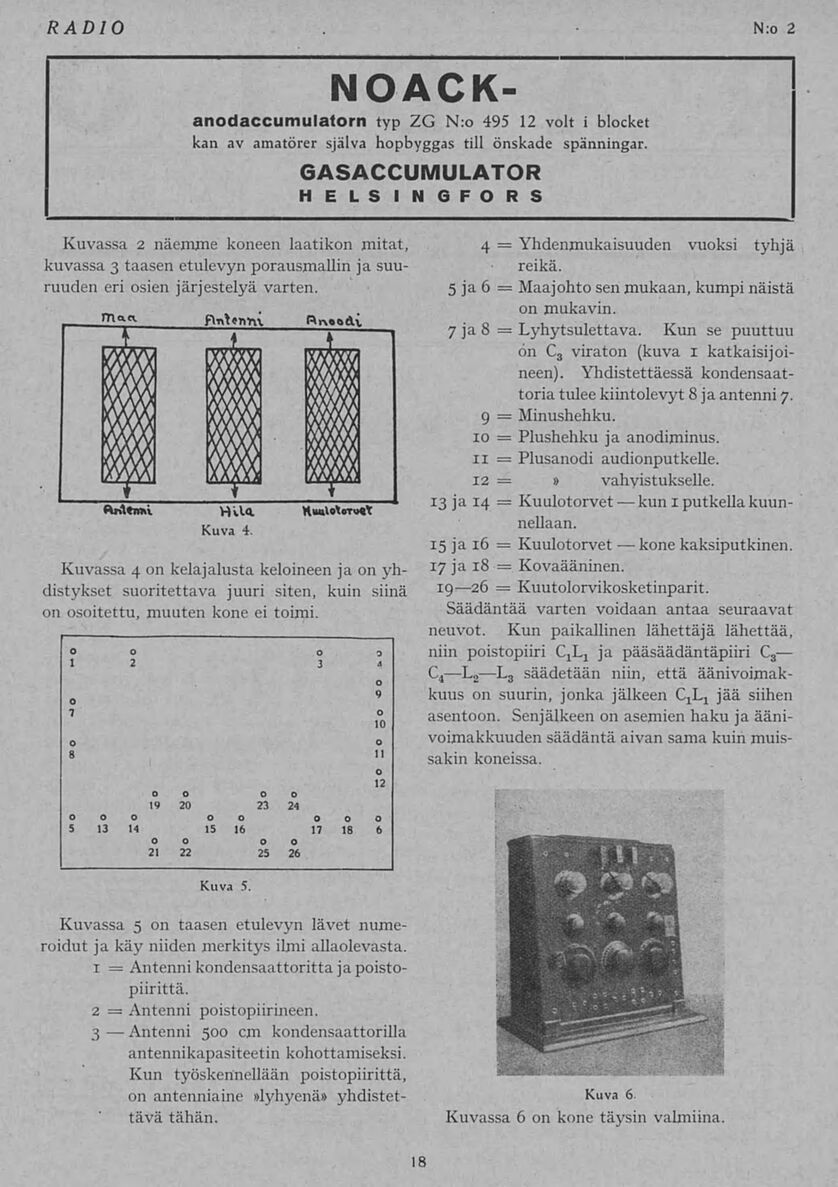

N:o 2
RADIO
18
Kuvassa 2 näemme koneen laatikon mitat,
kuvassa 3 taasen etulevyn porausmallin ja suu-
ruuden eri osien järjestelyä varten.
Kuvassa 4 on kelajalusta keloineen ja on yh-
distykset suoritettava juuri siten, kuin siinä
on osoitettu, muuten kone ei toimi.
Kuvassa 5 on taasen etulevyn lävet nume-
roidut ja käy niiden merkitys ilmi allaolevasta.
1 = Antenni kondensaattoritta japoisto-
piirittä.
2 = Antenni poistopiirineen.
3 —Antenni 500 cm kondensaattorilla
antennikapasiteetin kohottamiseksi.
Kun työskennellään poistopiirittä,
on antenniaine »lyhyenä» yhdistet-
tävä tähän.
4 = Yhdenmukaisuuden vuoksi tyhjä
reikä.
5 ja 6 = Maajohto sen mukaan, kumpi näistä
on mukavin.
7ja 8 = Lyhytsulettava. Kun se puuttuu
on C 3 viraton (kuva 1 katkaisijöi-
neen). Yhdistettäessä kondensaat-
toria tuleekiintolevyt 8 jaantenni 7.
9 = Minushehku.
10 = Plushehku ja anodijminus.
11 = Plusanodi audionputkelle.
12 = » vahvistukselle.
13 ja 14 = Kuulotorvet —kun 1putkella kuun-
nellaan.
15 ja 16 = Kuulotorvet —kone kaksiputkinen.
17 ja 18 = Kovaääninen.
19—26 = Kuutolorvikosketinparit.
Säädäntää varten voidaan antaa seuraavat
neuvot. Kun paikallinen lähettäjä lähettää,
niin poistopiiri QLj ja pääsäädäntäpiiri C3—
C4—L2—L 3 säädetään niin, että äänivoimak-
kuus on suurin, jonka jälkeen CjLj jää siihen
asentoon. Senjaikeen on asemien haku ja ääni-
voimakkuuden säädäntä aivan sama kuin muis-
sakin koneissa.
Kuvassa 6 on kone täysin valmiina
Kuva 4.
Kuva 5.
Kuva 6.
