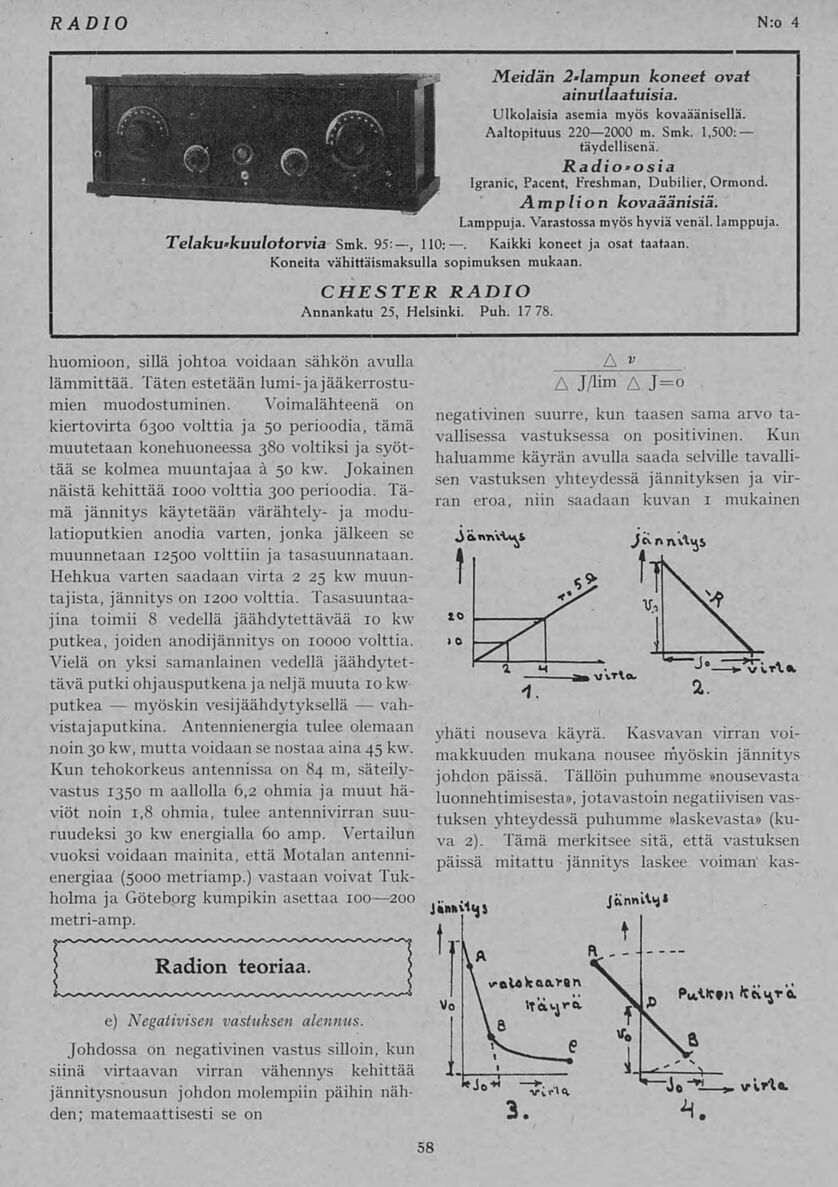

N:o 4
RADIO
58
huomioon, sillä johtoa voidaan sähkön avulla
lämmittää. Täten estetään lumi-jajääkerrostu-
mien muodostuminen. Voimalähteenä on
kiertovirta 6300 volttia ja 50 perioodia, tämä
muutetaan konehuoneessa 380 voltiksi ja syöt-
tää se kolmea muuntajaa a 50 kw. Jokainen
näistä kehittää iooo volttia 300 perioodia. Tä-
mä jännitys käytetään värähtely- ja modu-
latioputkien anodia varten, jonka jälkeen se
muunnetaan 12500 volttiin ja tasasuunnataan.
Hehkua varten saadaan virta 2 25 kw muun-
tajista, jännitys on 1200 volttia. Tasasuuntaa-
jina toimii 8 vedellä jäähdytettävää 10 kw
putkea, joiden anodijännitys on 10000 volttia.
Vielä on yksi samanlainen vedellä jäähdytet-
tävä putki ohjausputkena janeljä muuta 10kw
putkea — myöskin vesijäähdytyksellä — vah-
vistajaputkina. Antennienergia tulee olemaan
noin 30kw, mutta voidaan se nostaa aina 45kw.
Kun tehokorkeus antennissa on 84 m, säteily-
vastus 1350 m aallolla 6,2 ohmia ja muut hä-
viöt noin i,B ohmia, tulee antennivirran suu-
ruudeksi 30 kw energialla 60 amp. Vertailun
vuoksi voidaan mainita, että Motalan antenni-
energiaa (5000 metriamp.) vastaan voivat Tuk-
holma ja Göteborg kumpikin asettaa 100—200
metri-amp.
i Radion teoriaa.
e) Negativisen vastuksen alennus.
Johdossa on negativinen vastus silloin, kun
siinä virtaavan virran vähennys kehittää
jännitysnousun johdon molempiin päihin näh-
den; matemaattisesti se on
A v
A J/hm A J=o
negativinen suurre, kun taasen sama arvo ta-
vallisessa vastuksessa on positivinen. Kun
haluamme käyrän avulla saada selville tavalli-
sen vastuksen yhteydessä jännityksen ja vir-
ran eroa, niin saadaan kuvan i mukainen
yhäti nouseva käyrä. Kasvavan virran voi-
makkuuden mukana nousee myöskin jännitys
johdon päissä. Tällöin puhumme »nousevasta
luonnehtimisesta», jotavastoin negatiivisen vas-
tuksen yhteydessä puhumme »laskevasta» (ku-
va 2). Tämä merkitsee sitä, että vastuksen
päissä mitattu jännitys laskee voiman’ kas-
■HMHHHHHna Bhmh| B-___k Meidän 2-lampun koneet ovat
ainutlaatuisia.
Ulkolaisia asemia myös kovaäänisellä.
WaM Aaltopituus 220—2000 m. Smk. 1,500:—
täydellisenä.
RadiO’Osia
•H B Igranic, Pacent, Freshman, Dubilier, Ormond.
M* Amplion kovaäänisiä.
Lamppuja. Varastossa myös hyviä venäl. lamppuja.
Telakwkuuloiorvia Smk. 95:—, 110: —. Kaikki koneet ja osat taataan.
Koneita vähittäismaksulla sopimuksen mukaan.
CHESTER RADIO
Annankatu 25, Helsinki. Puh. 17 78.
