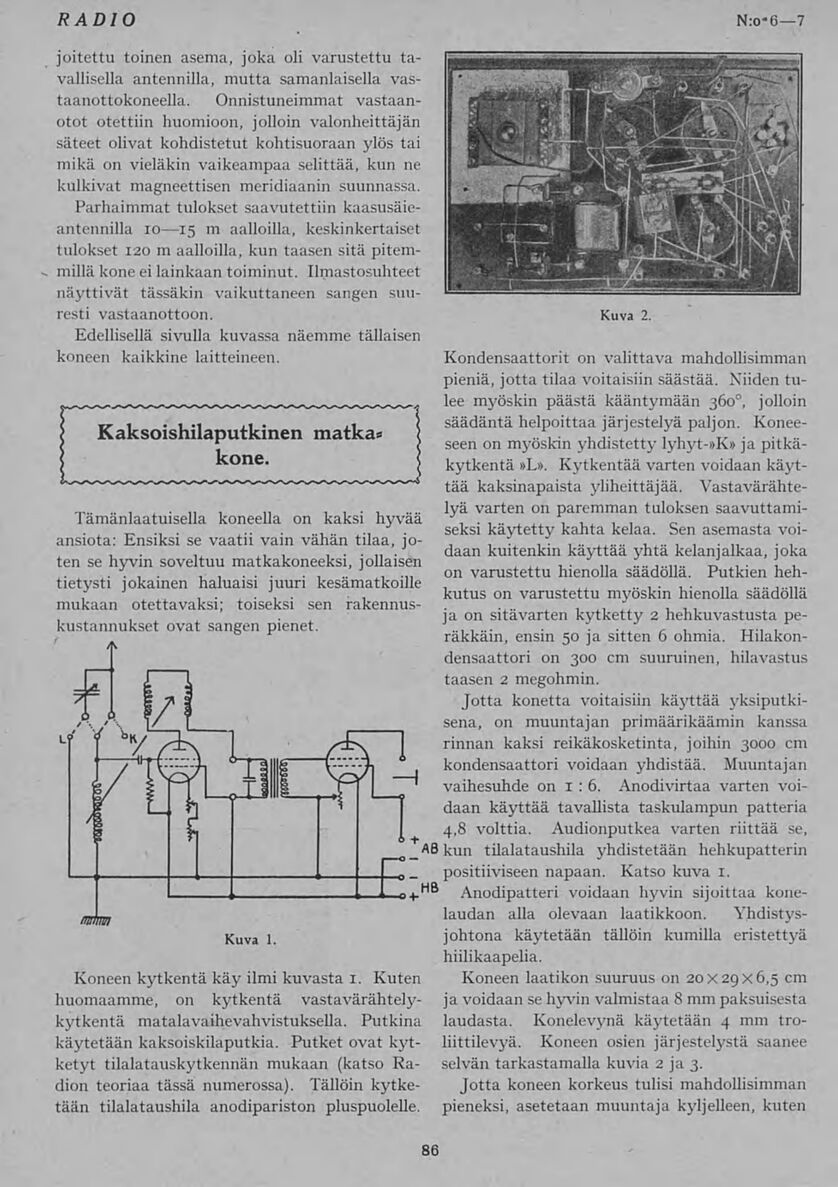

86
joitettu toinen asema, joka oli varustettu ta-
vallisella antennilla, mutta samanlaisella vas-
taanottokoneella. Onnistuneimmat vastaan-
otot otettiin huomioon, jolloin valonheittäjän
säteet olivat kohdistetut kohtisuoraan ylös tai
mikä on vieläkin vaikeampaa selittää, kun ne
kulkivat magneettisen meridiaanin suunnassa.
Parhaimmat tulokset saavutettiin kaasusäie-
antennilla io—ls m aalloilla, keskinkertaiset
tulokset 120 m aalloilla, kun taasen sitä pitem-
mällä kone eilainkaan toiminut. Ilmastosuhteet
näyttivät tässäkin vaikuttaneen sangen suu-
resti vastaanottoon.
Edellisellä sivulla kuvassa näemme tällaisen
koneen kaikkine laitteineen.
Kaksoishilaputkinen matka*
kone.
Tämänlaatuisella koneella on kaksi hyvää
ansiota: Ensiksi se vaatii vain vähän tilaa, jo-
ten se hyvin soveltuu matkakoneeksi, jollaisen
tietysti jokainen haluaisi juuri kesämatkoille
mukaan otettavaksi; toiseksi sen rakennus-
kustannukset ovat sangen pienet.
Koneen kytkentä käy ilmi kuvasta 1. Kuten
huomaamme, on kytkentä vastavärähtely-
kytkentä matalavaihevahvistuksella. Putkina
käytetään kaksoiskilaputkia. Putket ovat kyt-
ketyt tilalatauskytkennän mukaan (katso Ra-
dion teoriaa tässä numerossa). Tällöin kytke-
tään tilalataushila anodipariston pluspuolelle.
N:o-6—7
Kondensaattorit on valittava mahdollisimman
pieniä, jotta tilaa voitaisiin säästää. Niiden tu-
lee myöskin päästä kääntymään 360°, jolloin
säädäntä helpoittaa järjestelyä paljon. Konee-
seen on myöskin yhdistetty lyhyt-»K» ja pitkä-
kytkentä »L». Kytkentää varten voidaan käyt-
tää kaksinapaista yliheittäjää. Vastavärähte-
lyä varten on paremman tuloksen saavuttami-
seksi käytetty kahta kelaa. Sen asemasta voi-
daan kuitenkin käyttää yhtä kelanjalkaa, joka
on varustettu hienolla säädöllä. Putkien heh-
kutus on varustettu myöskin hienolla säädöllä
ja on sitävarten kytketty 2 hehkuvastusta pe-
räkkäin, ensin 50 ja sitten 6 ohmia. Hilakon-
densaattori on 300 cm suuruinen, hilavastus
taasen 2 megohmin.
Jotta konetta voitaisiin käyttää yksiputki-
sena, on muuntajan primäärikäämin kanssa
rinnan kaksi reikäkosketinta, joihin 3000 cm
kondensaattori voidaan yhdistää. Muuntajan
vaihesuhde on 1:6. Anodivirtaa varten voi-
daan käyttää tavallista taskulampun patteria
4,8 volttia. Audionputkea varten riittää se,
kun tilalataushila yhdistetään hehkupatterin
positiiviseen napaan. Katso kuva i.
Anodipatteri voidaan hyvin sijoittaa kone-
laudan alla olevaan laatikkoon. Yhdistys-
johtona käytetään tällöin kumilla eristettyä
hiilikaapelia.
Koneen laatikon suuruus on 20x29x6,5 cm
ja voidaan se hyvin valmistaa 8 mm paksuisesta
laudasta. Konelevynä käytetään 4 mm tro-
liittilevyä. Koneen osien järjestelystä saanee
selvän tarkastamalla kuvia 2 ja 3.
Jotta koneen korkeus tulisi mahdollisimman
pieneksi, asetetaan muuntaja kyljelleen, kuten
Kuva 1.
Kuva 2.
RADIO
