90
talet, tjänstgöra här delvis som övre stag. I top-
pen på masten skruvas en ögla, vid vilken an-
tenntrådarna, som böra vara c:a 2 meterkortare
än masten, fästas med isolatorer. Trådarnas
nedre ändar förses även med isolatorer, vidvilka
sedan förlängningslinor fästas. De undre stagen
äro tvättlina, ej järntråd. Nedledningen, som
bör vara isolerad, kopplas tillalla fyra antenn-
trådarna.
Skulle det visa sig svårt att erhålla god jord-
ledning, kan man ofta erhålla bättre resultat
genom att använda en ramantenn av stora mått.

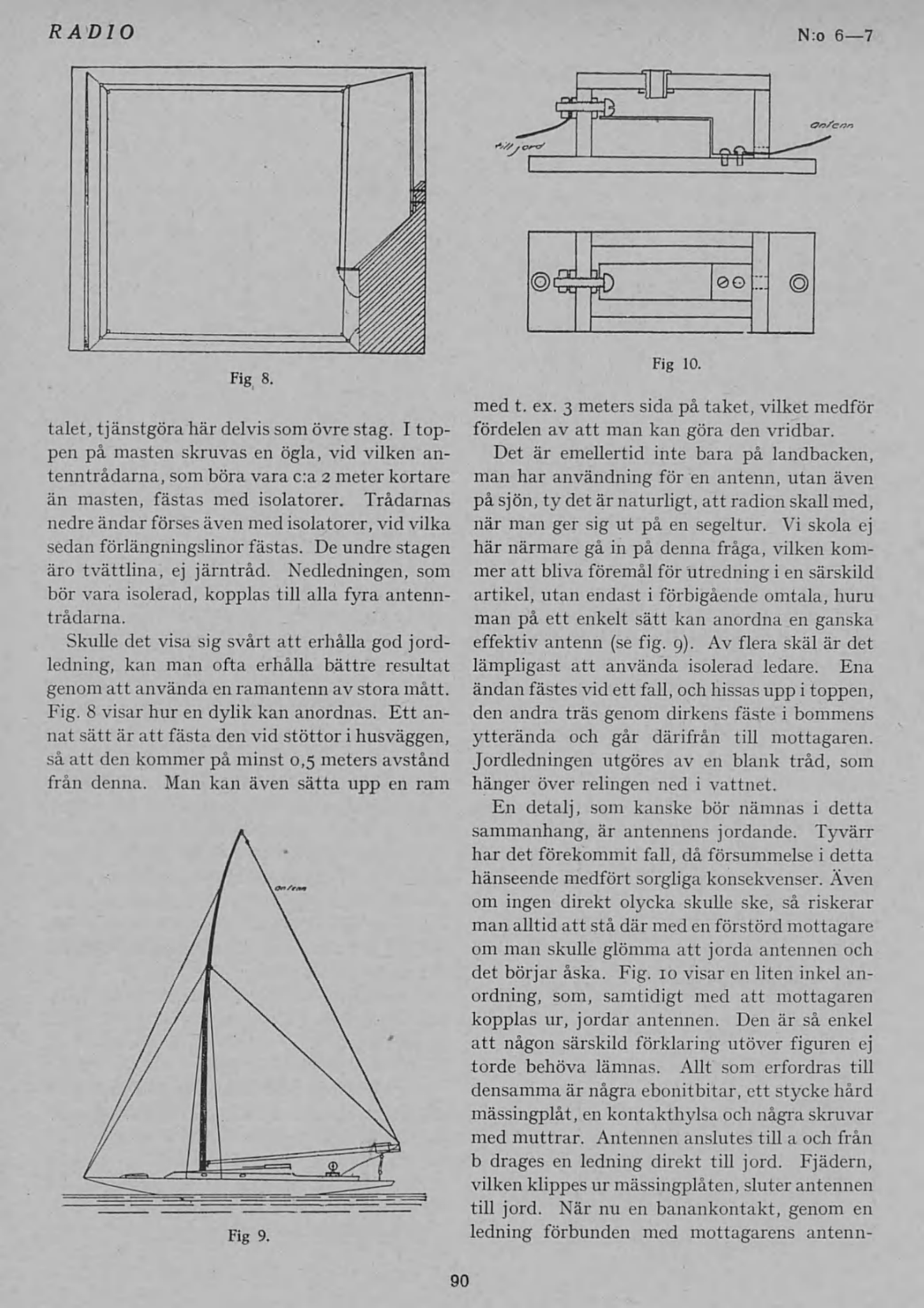

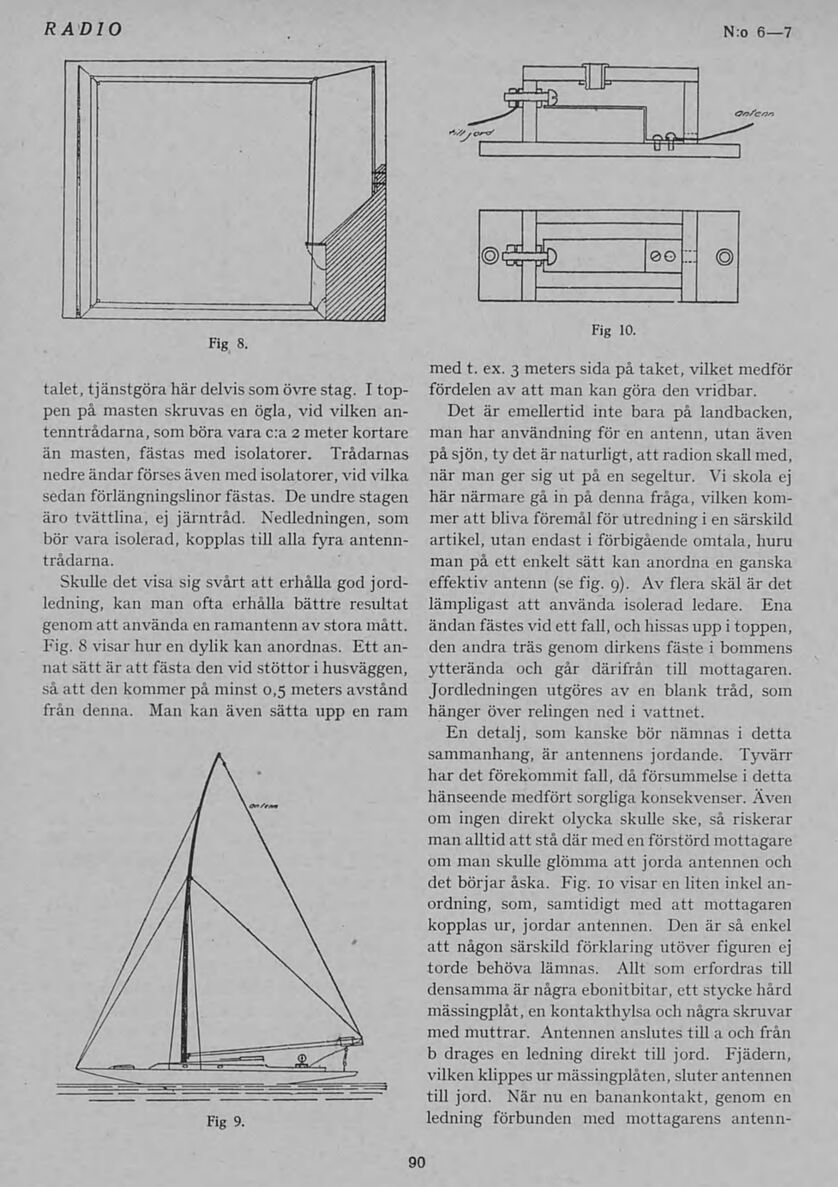

Fig. 8 visar hur en dylik kan anordnas. Ett an-
nat sättär att fästa den vid stöttor i husväggen,
så att den kommer på minst 0,5 meters avstånd
från denna. Man kan även sätta upp en ram
N:o 6—7
med t. ex. 3 meters sida på taket, vilket medför
fördelen av att man kan göra den vridbar.
Det är emellertid inte bara på landbacken,
man har användning för en antenn, utan även
på sjön, ty det ärnaturligt, attradion skall med,
när man ger sig ut på en segeltur. Vi skola ej
här närmare gå in på denna fråga, vilken kom-
mer att bliva föremål för utredning i en särskild
artikel, utan endast i förbigående omtala, huru
man på ett enkelt sätt kan anordna en ganska
effektiv antenn (se fig. 9). Av flera skäl är det
lämpligast att använda isolerad ledare. Ena
ändan fästes vid ett fall, och hissas upp i toppen,
den andra träs genom dirkens fäste i bommens
ytterända och går därifrån till mottagaren.
Jordledningen utgöres av en blank tråd, som
hänger över relingen ned i vattnet.
En detalj, som kanske bör nämnas i detta
sammanhang, är antennens jordande. Tyvärr
har det förekommit fall, dåförsummelse i detta
hänseende medfört sorgliga konsekvenser. Även
om ingen direkt olycka skulle ske, så riskerar
man alltid att stå därmed en förstörd mottagare
om man skulle glömma att jorda antennen och
det börjar åska. Fig. 10 visar en liten inkel an-
ordning, som, samtidigt med att mottagaren
kopplas ur, jordar antennen. Den är så enkel
att någon särskild förklaring utöver figuren ej
torde behöva lämnas. Allt som erfordras till
densamma är några ebonitbitar, ett stycke hård
mässingplåt, en kontakthylsa och några skruvar
med muttrar. Antennen anslutes till a och från
b dragés en ledning direkt till jord. Fjädern,
vilkenklippes ur mässingplåten, sluterantennen
till jord. När nu en banankontakt, genom en
ledning förbunden med mottagarens antenn-
Fig 8.
Fig 9.
Fig 10.
