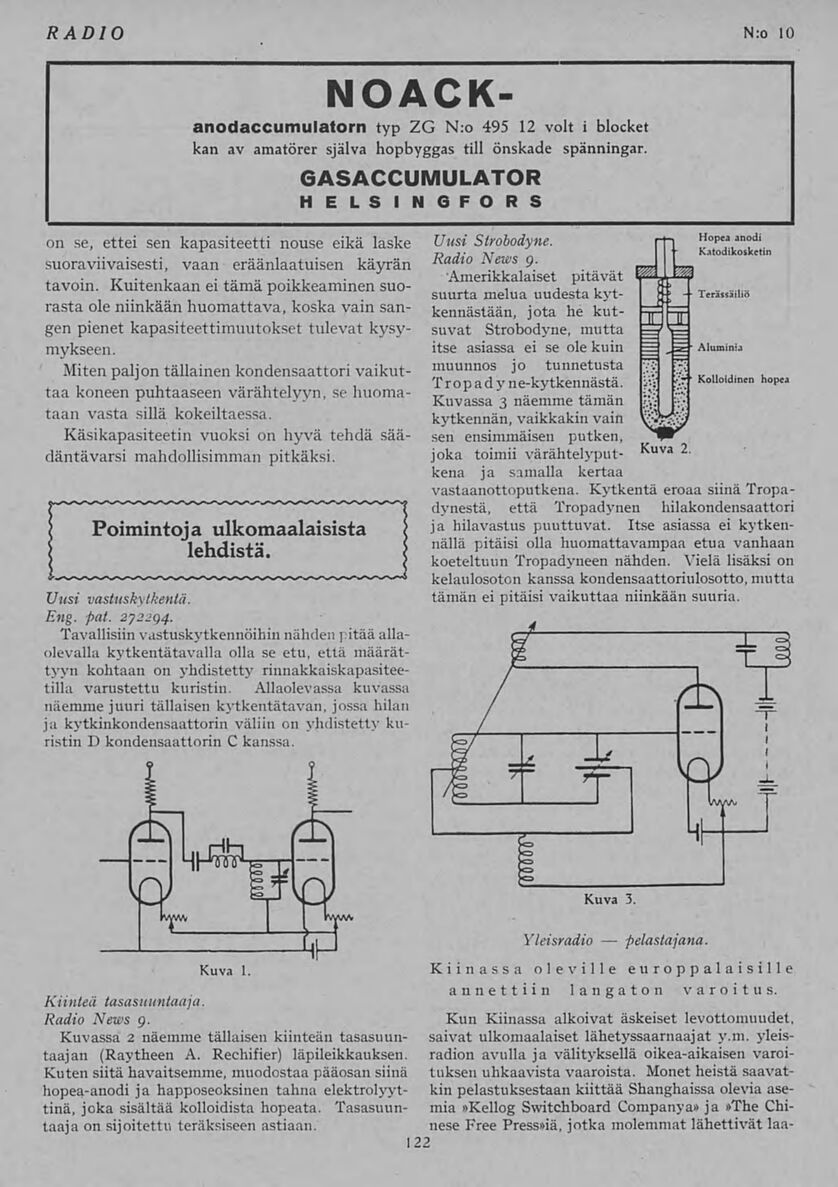

N:o 10
RADIO
122
on se, ettei sen kapasiteetti nouse eikä laske
suoraviivaisesti, vaan eräänlaatuisen käyrän
tavoin. Kuitenkaan ei tämä poikkeaminen suo-
rasta ole niinkään huomattava, koska vain san-
gen pienet kapasiteettimuutokset tulevat kysy-
mykseen.
Miten paljon tällainen kondensaattori vaikut-
taa koneen puhtaaseen värähtelyyn, se huoma-
taan vasta sillä kokeiltaessa.
Käsikapasiteetin vuoksi on hyvä tehdä sää-
däntävarsi mahdollisimman pitkäksi.
\ Poimintoja ulkomaalaisista \
\ lehdistä. i
Uusi vastuskytkentä.
Eng. fat. 2J22Q4.
Tavallisiin vastuskytkennöihin nähden pitää alia-
olevalla kytkentätavalla olla se etu, että määrät-
tyyn kohtaan on yhdistetty rinnakkaiskapasitee-
tilla varustettu kuristin. Allaolevassa kuvassa
näemme juuri tällaisen kytkentätavan, jossa hilan
ja kytkinkondensaattorin väliin on yhdistetty ku-
ristin D kondensaattorin C kanssa.
Kiinteä tasasuuntaaja.
Radio News g.
Kuvassa 2 näemme tällaisen kiinteän tasasuun-
taajan (Raytheen A. Rechifier) läpileikkauksen.
Kuten siitä havaitsemme, muodostaa pääosan siinä
hopea-anodi ja happoseoksinen tahna elektrolyyt-
tinä, joka sisältää kolloidista hopeata. Tasasuun-
taaja on sijoitettu teräksiseen astiaan.
vastaanottoputkena. Kytkentä eroaa siinä Tropa-
d}nestä,
- että Tropadynen hilakondensaattori
ja hilavastus puuttuvat. Itse asiassa ei kytken-
nällä pitäisi olla huomattavampaa etua vanhaan
koeteltuun Tropadyneen nähden. Vielä lisäksi on
kelaulosoton kanssa kondensaattoriulosotto, mutta
tämän ei pitäisi vaikuttaa niinkään suuria.
Yleisradio — pelastajana.
Kiinassa oleville europpalaisille
annettiin langaton varoitus.
Kun Kiinassa alkoivat äskeiset levottomuudet,
saivat ulkomaalaiset lähetyssaarnaajat y.m. yleis-
radion avulla ja välityksellä oikea-aikaisen varoi-
tuksen uhkaavista vaaroista. Monet heistä saavat-
kin pelastuksestaan kiittää Shanghaissa olevia ase-
mia »Kellog Switchboard Companyä» ja »The Chi-
nese Free Press»ia, jotka molemmat lähettivät laa-
Uusi Strobodyne.
Radio News g.
■ Amerikkalaiset pitävät
suurta melua uudesta kyt-
kennästään, jota he kut-
suvat Strobodyne, mutta
itse asiassa ei se olekuin
muunnos jo tunnetusta
Tropadyne-kytkennästä.
Kuvassa 3 näemme tämän
kytkennän, vaikkakin vain
sen ensimmäisen putken,
joka toimii värähtelyput-
kena ja samalla kertaa
Kuva 1.
Kuva 2.
Kuva 3
NOACK-
anodaccumulatorn typ ZG N:o 495 12 volt i blocket
kan av amatörer själva hopbyggas till önskade spänningar.
GASACCUMULATOR
HELSINGFORS
