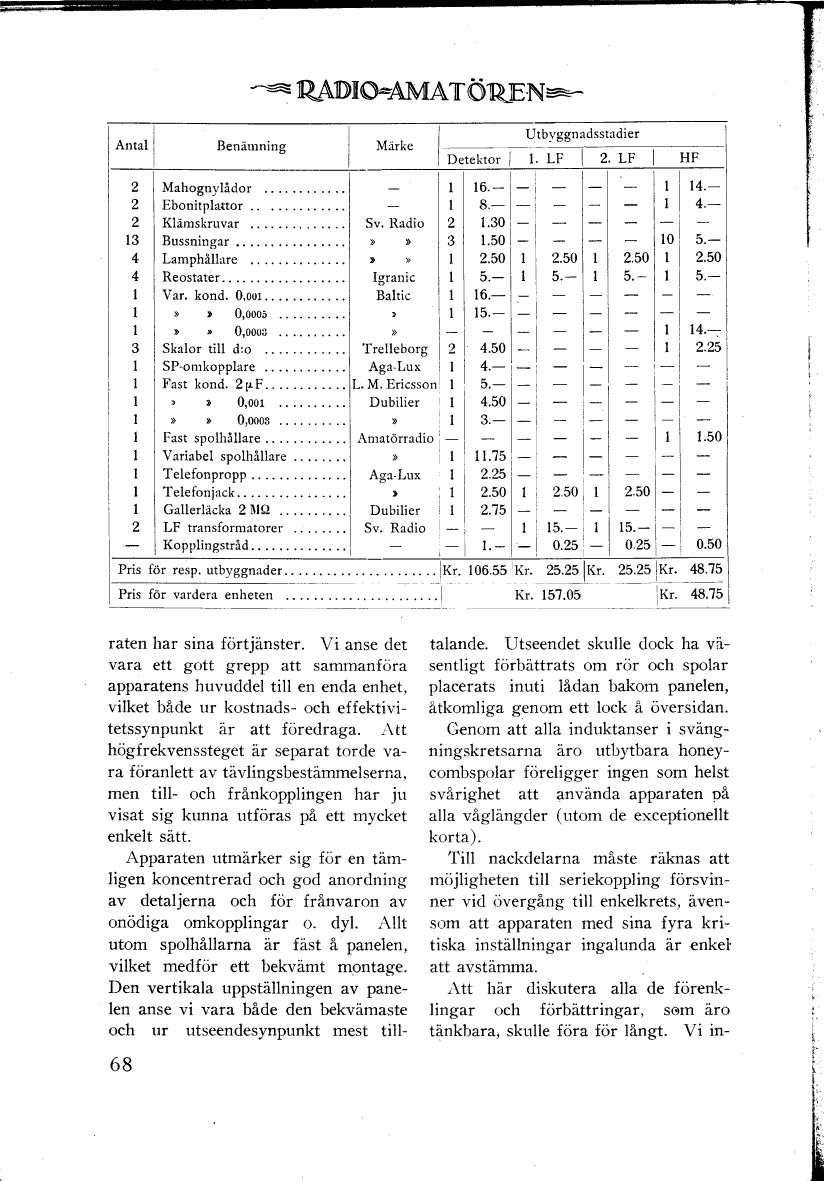

Antal	Benämning	Märke	Utbyggnadsstadier
			Detektor		1. LF		2. LF		HF
2	Mahognylådor	-	1	16.-	-	-	-	-	1	14.-
2	Ebonitplattor	-	1	8.-	-	-	-	-	1	4.-
2	Klämskruvar	Sv. Radio	2	1.30	-	-	-	-	-	-
13	Bussningar	»        »	3	1.50	-	-	-	-	10	5.-
4	Lamphållare	»        »	1	2.50	1	2.50	1	2.50	1	2.50
4	Reostater	Igranic	1	5.-	1	5.-	1	5.-	1	5.-
1	Var. kond. 0.001	Baltic	1	16.-	-	-	-	-	-	-
1	»        » 0.0005	»	1	15.-	-	-	-	-	-	-
1	»        » 0.0003	»	-	-	-	-	-	-	1	14.-
3	Skalor till d:o	Trelleborg	2	4.50	-	-	-	-	1	2.25
1	SP-omkopplare	Aga-Lux	1	4.-	-	-	-	-	-	-
1	Fast kond. 2µF	L.M.Ericsson	1	5.-	-	-	-	-	-	-
1	»        » 0,001	Dubilier	1	4.50	-	-	-	-	-	-
1	»        » 0,0003	»	1	3.-	-	-	-	-	-	-
1	Fast spolhållare	Amatörradio	-	-	-	-	-	-	1	1.50
1	Variabel spolhållare	»	1	11.75	-	-	-	-	-	-
1	Telefonpropp	Aga-Lux	1	2.25	-	-	-	-	-	-
1	Telefonjack	»	1	2.50	1	2.50	1	2.50	-	-
1	Gallerläcka 2 Mohm	Dubilier	1	2.75	-	-	-	-	-	-
2	LF transformatorer	Sv. Radio	-	-	1	15.-	1	15.-	-	-
-	Kopplingstråd		-	1.-	-	0.25	-	0.25	-	0.50
Pris för resp. utbyggnader			Kr. 106.55		Kr. 25.25		Kr. 25.25		Kr. 48.75
Pris för vardera enheten			Kr. 157.05						Kr. 48.75

apparaten har sina förtjänster. Vi anse det vara ett
gott grepp att sammanföra apparatens huvuddel
till en enda enhet, vilket både ur kostnads-
och effektivitetssynpunkt är att föredraga. Att
högfrekvenssteget är separat torde vara föranlett av
tävlingsbestämmelserna, men till- och frånkopplingen
har ju visat sig kunna utföras på ett mycket enkelt
sätt.

Apparaten utmärker sig för en tämligen koncentrerad
och god anordning av detaljerna och för frånvaron av
onödiga omkopplingar o. dyl. Allt utom spolhållarna är
fäst å panelen, vilket medför ett bekvämt montage. Den
vertikala uppställningen av panelen anse vi vara både
den bekvämaste och ur utseendesynpunkt mest
tilltalande. Utseendet skulle dock ha väsentligt
förbättrats om rör och spolar placerats inuti lådan
bakom panelen, åtkomliga genom ett lock å översidan.

Genom att alla induktanser i svängningskretsarna äro
utbytbara honeycombspolar föreligger ingen som helst
svårighet att använda apparaten på alla våglängder
(utom de exceptionellt korta).

Till nackdelarna måste räknas att möjligheten till
seriekoppling försvinner vid övergång till enkelkrets,
ävensom att apparaten med sina fyra kritiska
inställningar ingalunda är enkel att avstämma.

Att här diskutera alla de förenklingar och
förbättringar, som äro tänkbara, skulle föra för
långt. Vi
