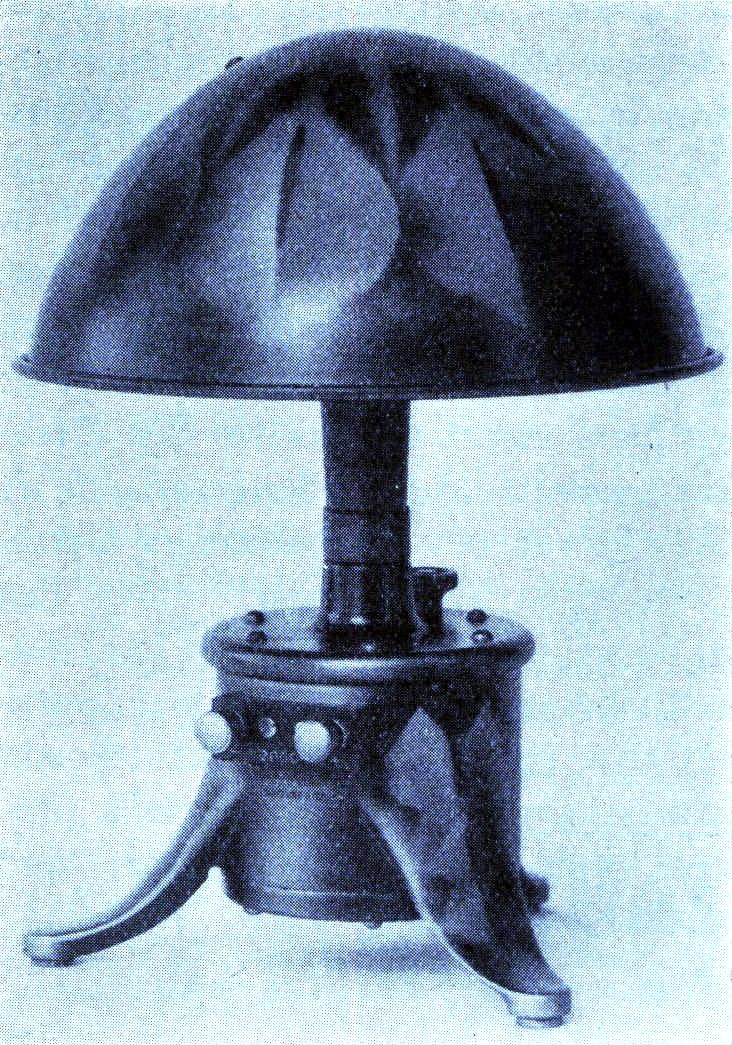

vanliga bostadsrum. Trots den speciella formen visade
sig apparaten vara fullt jämförlig med de vanliga
med stor öppen metalltratt försedda högtalarna.

Vill man ytterligare "maskera" högtalaren kan man,
utan att på något sätt försämra dess egenskaper,

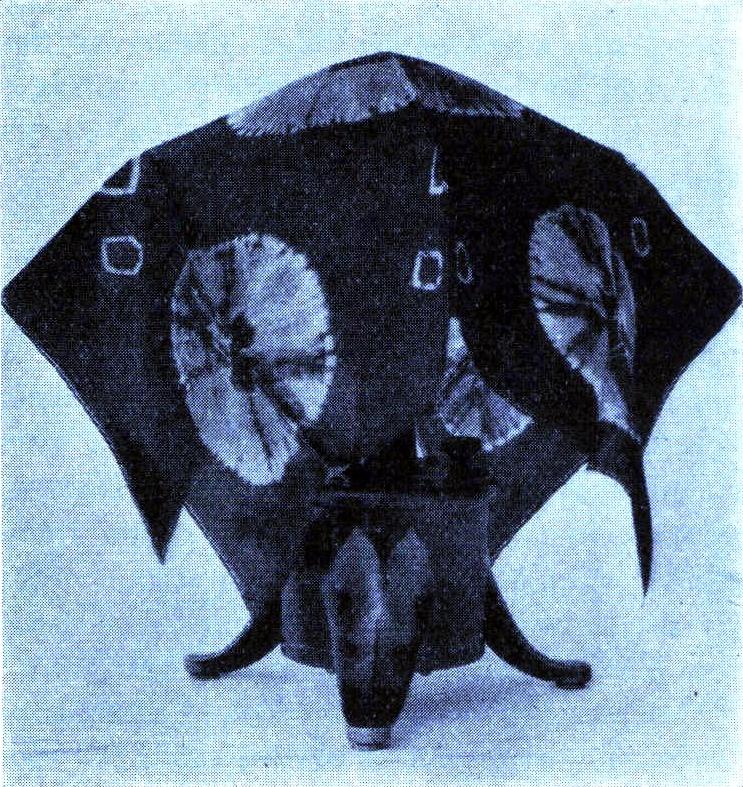

lägga en liten duk el. dyl. över "kupan", vilket,
såsom nedanstående bild visar, verkar synnerligen
tilltalande.


PHILIPS MOTTAGARRÖR D VI OCH B IL

Firman D. C. F. van Eendenburg, Stockholm, har
tillställt oss rör av ovannämnda typer, vilka vi haft
tillfälle utprova.

Vad först röret D VI beträffar är detsamma ett
fyrelektrodrör, som kan drivas med en ytterst
låg anodspänning. Enligt vad vi konstaterat är
+ 9 à + 10 volt å anod och innergaller lämpligt om
negativ spänning å yttergallret icke användes. För
förstärkning, isynnerhet för att möjliggöra större
ljudvolym, bör
1 volts negativ spänning meddelas yttergallret och
anodspänning och spänningen å innergallret ökas till
12 volt. Erforderlig glödström utgör c:a 0.5 amp. vid
3.5 volt.

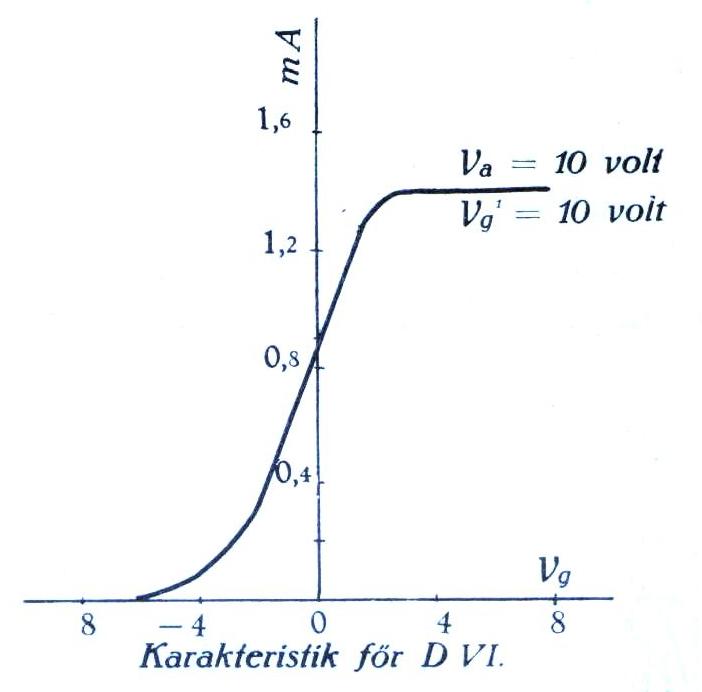

Karakteristik för D VI.

Karakteristiken vid 10 volts anod- och
innergallerspänning framgår av ovanstående
figur. Röret, som visade sig arbeta utan någon som
helst förvridning av ljudet, torde vara lämpligast att
använda såsom högfrekvensförstärkare och detektor.

Lågtemperaturröret B II har enligt proven följande
strömbehov: Anodspänning 40 à 60 volt, glödström
c:a 0.15 amp. vid 1.6 volt. På grund av den
ringa energiförbrukningen, endast c:a ¹/₄ watt,
måste röret anses som synnerligen ekonomiskt, då
förstärkningsförmågan är god och en aktningsvärd
ljudvolym kan erhållas. Röret är enligt vår åsikt
ett av de bästa lågtemperaturrör som finnas på den
svenska marknaden.
