SVAR PÅ FRÅGOR
RADIO-AMATÖREN står sina läsare till tjänst med
besvarande av frågor rörande allt, som sammanhänger
med radio, varvid följande bestämmelser gälla:
1) Alla frågor numreras och skrivas på var sitt
papper och endast på ena sidan av papperet.
Varje papper förses med den frågandes namn
och adress, tydligt utskrivna. Frågorna
adresseras till: Radio-Amatören, avd. "Svar på
frågor", Box 55, Göteborg.
2) För varje fråga bifogas 50 öre i frimärken.
3) Alla frågor besvaras pr post. De, som
äro av allmännare intresse publiceras dessutom under
"Svar på frågor". |
K. N., Göteborg: 1) Kan man vid inställning av en
radiomottagare, försedd med återkoppling, helt undgå
störningar å närliggande mottagare och huru bör man
då förfara?
Svar: Det enda fullt säkra är att använda
ramantenn. Som man därvid emellertid måste ha en
känsligare apparat än med öppen antenn, kan man ej
alltid vara tillfreds med en ram.
Vid användande av öppen antenn är det
tämligen betryggande att, om man har två steg
högfrekvensförstärkning, anordna det första med
semi-aperiodisk transformator och återkoppla på en
avstämd krets i det andra.
Även om man har återkoppling direkt
på antennkretsen är det möjligt att undvika
störningar genom tillräckligt försiktig manövrering
av återkopplingen. Med någon erfarenhet kan man höra
när man närmar sig den kritiska punkten, åtminstone om
man har apparaten avstämd på en våglängd, där sändning
pågår. Man bör övertyga sig om, att apparaten icke
kan råka i svängningar "av sig själv", t. ex. genom
oavsiktlig återkopplingsverkan mellan apparatens
olika delar. Använder man högfrekvensförstärkning
med avstämd anodkrets, bör man kontrollera att den
återkopplingsverkan, som en dylik har, ej är så stark,
att den kan föranleda självsvängningar.
R. W. Dalarö. Hur skall i formeln för
våglängdens beräkning, λ = √CL, kapaciteten C i µF
uppfattas? Avses en kondensator kopplad på visst sätt
i en krets; eller i antennkretsen
antennkapaciteten? Hur ställer sig formeln för
en krets utan både kondensator- och antennkapacitet ?
 |
| Fig. 1. |
Svar: Formeln λ = konst. . √CL hänför sig till
totala kapaciteten och totala självinduktionen
i kretsen. Exempel:

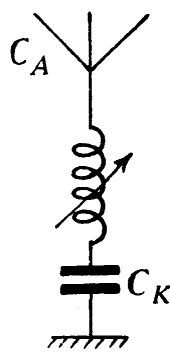

Antennkretsen innehåller två kapaciteter,
antennkapaciteten CA och kondensatorkapaciteten
CK. Båda dessa kapaciteter tillsammans bestämma C i
formeln λ = konstant • √CL
på så sätt att C = (CA CK)/(CA + CK). (Se fig. 1.)
 | | Fig. 2. |
|  | | Fig. 3. |
|

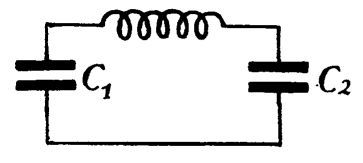

I fig. 2 resulterande kapaciteten = (C1C2)/(C1 + C2)
(seriekoppling av kapaciteten).

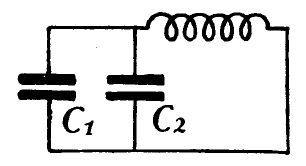

I fig. 3 resulterande kapaciteten = C1 + C2
(parallellkoppling av kapaciteten).
 |
| Fig. 4. |
I det fall man ej har någon kapacitet inlänkad
i en krets erhålles ingen egen svängning
i kretsen. Formeln λ = konstant • √CL blir då en orimlighet. (Fig. 4.)
S. Persson, Forsbacka. Efter genomläsande av
Radio-Amatörens första nummer, fäste jag mig särskilt
vid den där beskrivna 5-rörsmottagaren, och önskar
nu själv tillverka’ en mottagare i samma typ, men
endast en 3-eller 4-rörsmottagare. Frågar nu om jag
möjligtvis kunde få en beskrivning och kopplingsschema
på en sådan apparat med det mindre antalet rör.
Svar: En god 3-rörsmottagare erhålles om Ni i
tredje rörets anodkrets insätter telefonen i
stället för motståndet M2 och kondensatorn C1;
jämför kopplingsschemat, fig. 2 å sid. 12 i n:r l av
Radio-Amatören. De två sista rören bortfalla således,
ävensom batteriet B3. Dessutom föreslå vi förenklingen
att finregleringen av återkopplingsspolen uteslutes.
