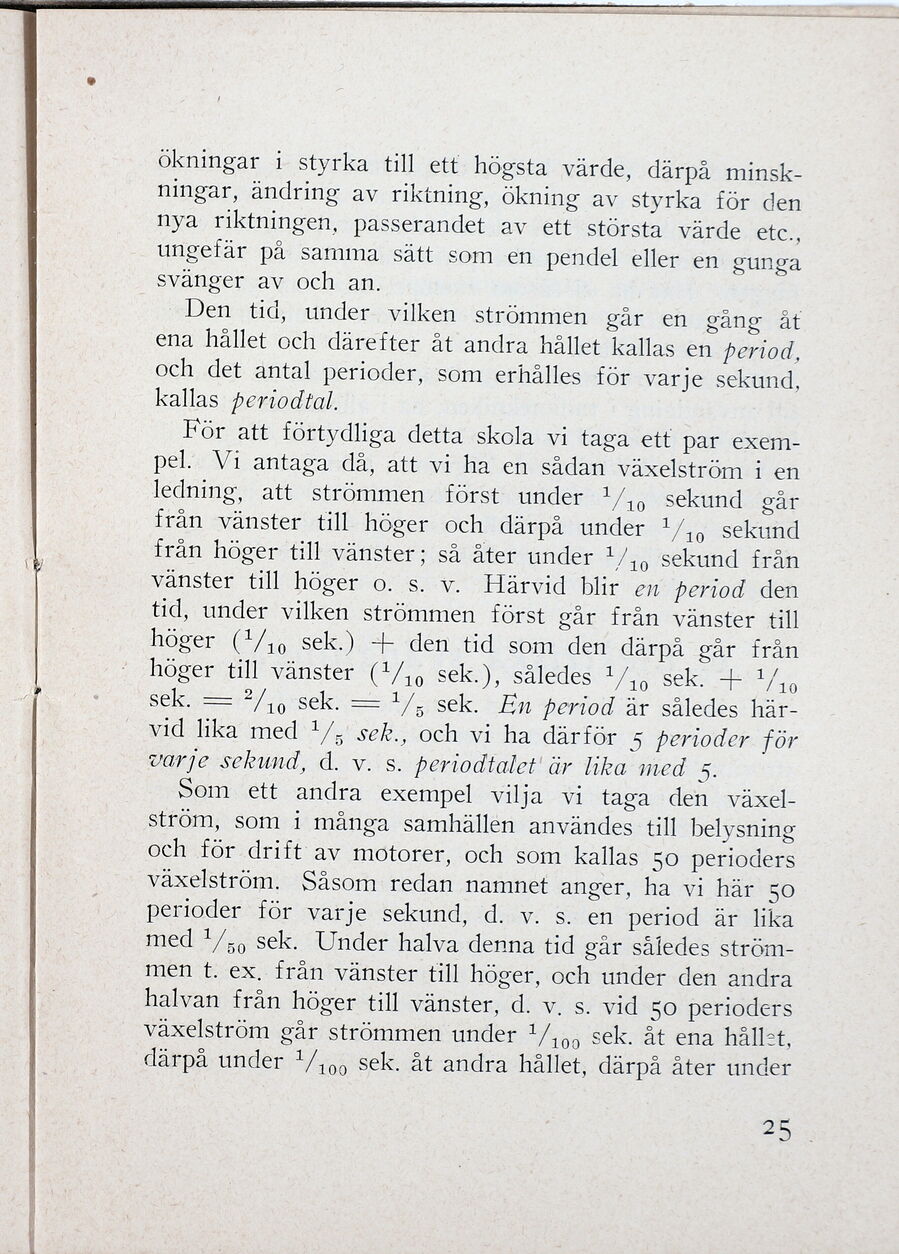

Pm
ökningar i styrka till ett högsta värde, därpå minsk-
ningar, ändring av riktning, ökning av styrka för den
nya riktningen, passerandet av ett största värde EC;
ungefär på samma sätt som en pendel eller en gunga
svänger av och an.
Den tid, under vilken strömmen gär eh sang
ena hållet och därefter åt andra hållet kallas en period,
och det antal perioder, som erhålles för varje sekund,
kallas periodtal.
För att förtydliga detta skola vi taga ett par exem-
pel Mi antagande: att vi Ha em sidan vaxelbtrennd on
ledning, att strömmen först under Ffa Sekemd: sot
från vänster till höger och därpå under !/,, sekund
från höger till vänster; så åter under !/,, sekund från
vänster till höger Oo s. v. Härvid blir en period den
tid, under vilken strömmen först går från vänster till
höger (!/,o sek.) + den tid som den dätpa Sat Ida
höger till vänster (!/,, sek), säledes AN sekt SR
JE a I SR BN period är således här-
vid lika med !/;’ sek., och vi ha därför 5 perioder. för
varje sekund, d. v. s. periodtalet’ är lika med 5.
Som ett andra exempel vilja vi taga den växel-
ström, som i många samhällen användes till belysning
och för drift av motorer, och som kallas 50 perioders
växelström. Såsom redan namnet anger, ha vi här 50
perioder för varje sekund, d..v. s- en period: ar lika
med !/5, sek. Under halva denna tid går således ström-
men t. ex. från vänster till höger, och under den andra
halvan från höger till vänster, d. v. s. vid 50 perioders
växelström går strömmen under !/,,, sek. åt ena hållet,
därpå under !/,,, sek. åt andra hållet, därpå åter under
29
