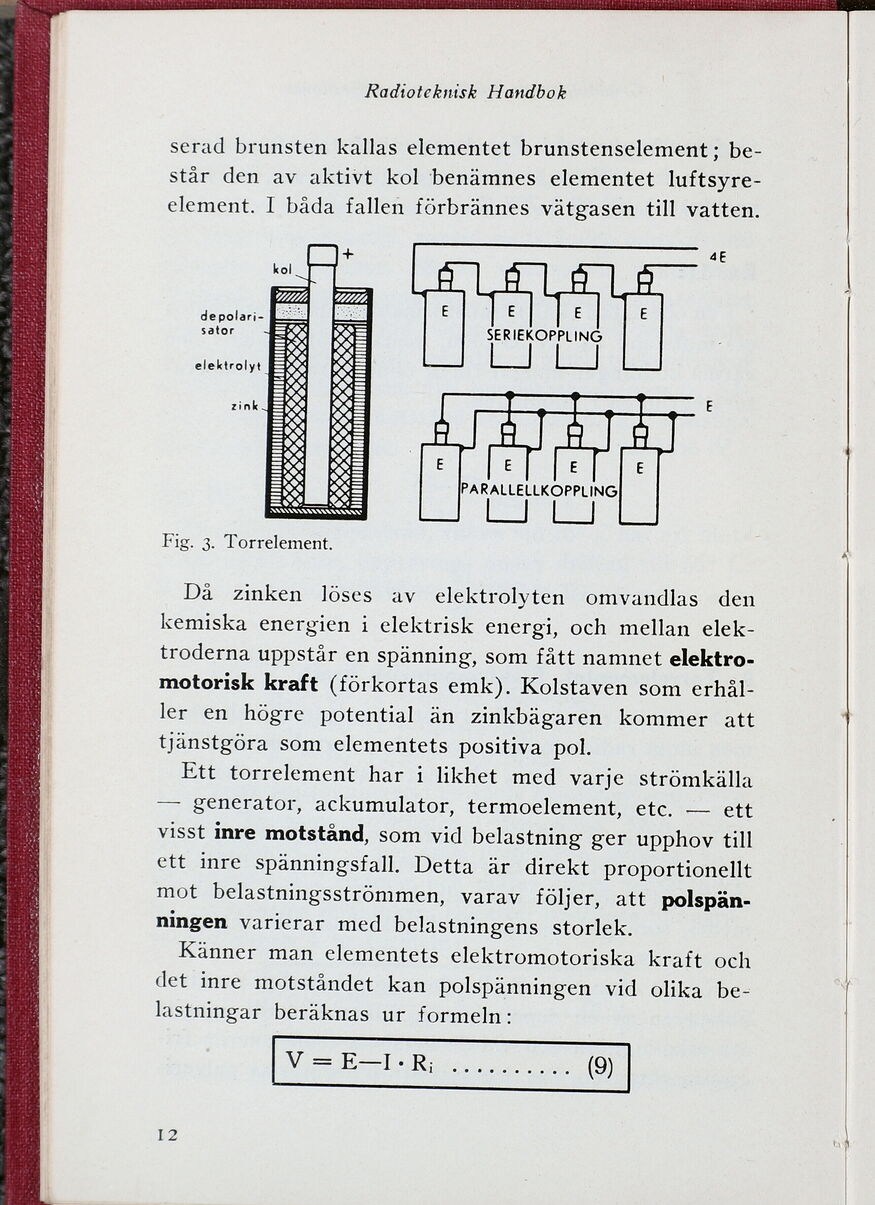

Radioteknisk Handbok
serad brunsten kallas elementet brunstenselement;
består den av aktivt kol benämnes elementet
luftsyre-element. I båda fallen förbrännes vätgasen till vatten.
Fig. 3. Torrelement.
Då zinken löses av elektrolyten omvandlas den
kemiska energien i elektrisk energi, och mellan
elektroderna uppstår en spänning, som fått namnet
elektro-motorisk kraft (förkortas emk). Kolstaven som
erhåller en högre potential än zinkbägaren kommer att
tjänstgöra som elementets positiva pol.
Ett torrelement har i likhet med varje strömkälla
— generator, ackumulator, termoelement, etc. — ett
visst inre motstånd, som vid belastning ger upphov till
ett inre spänningsfall. Detta är direkt proportionellt
mot belastningsströmmen, varav följer, att
polspänningen varierar med belastningens storlek.
Känner man elementets elektromotoriska kraft och
det inre motståndet kan polspänningen vid olika
belastningar beräknas ur formeln:
V = E—I-Ri ............ (9)
12
