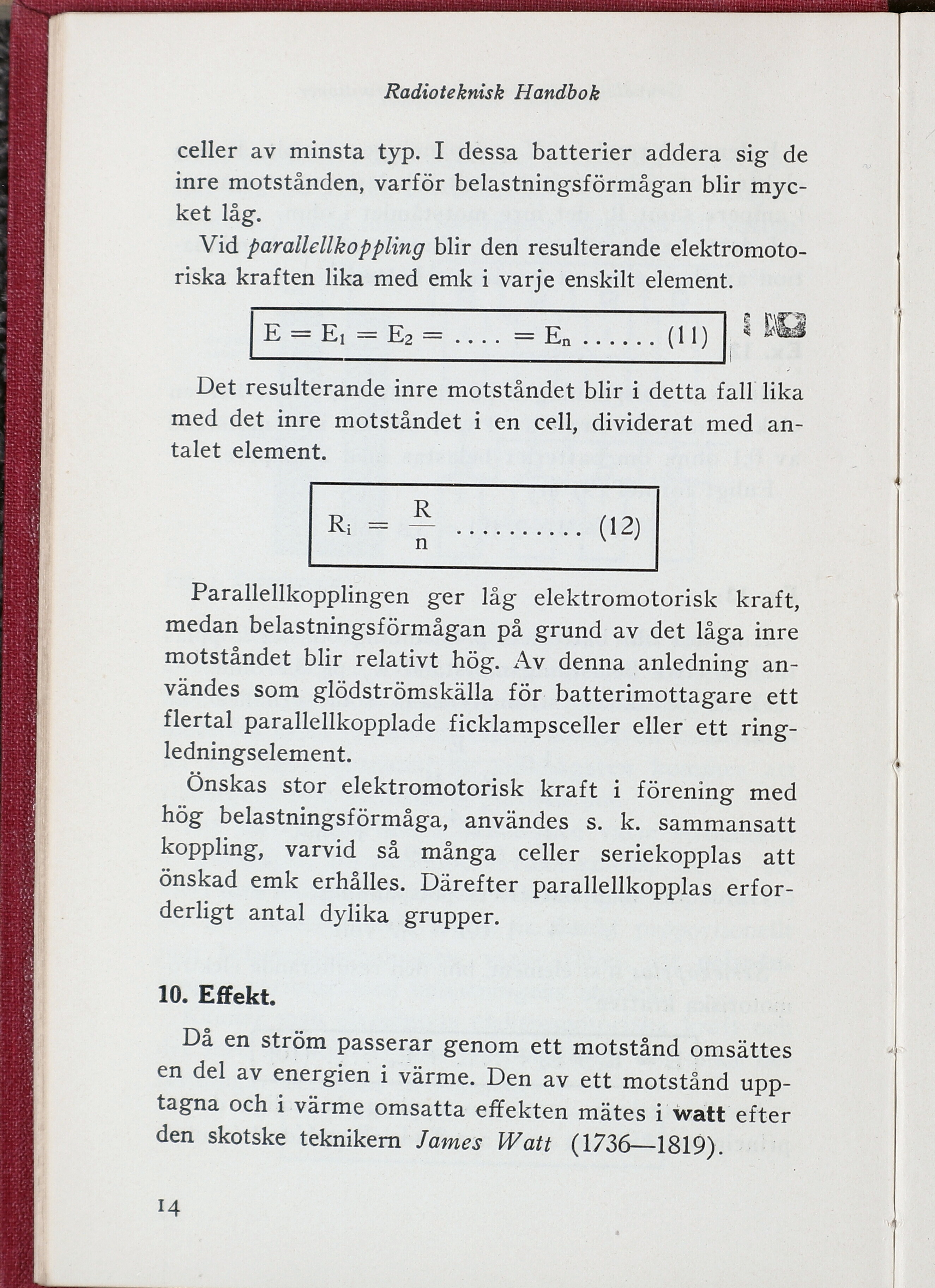

Radioteknisk Handbok
celler av minsta typ. I dessa batterier addera sig de
inre motstånden, varför belastningsförmågan blir
mycket låg.
Vid parallellkoppling blir den resulterande
elektromoto-riska kraften lika med emk i varje enskilt element.
E = Ej = E2 =....= En.(11)
i SO
Det resulterande inre motståndet blir i detta fall lika
med det inre motståndet i en cell, dividerat med
antalet element.
Ri = — ................ (12)
n
Parallellkopplingen ger låg elektromotorisk kraft,
medan belastningsförmågan på grund av det låga inre
motståndet blir relativt hög. Av denna anledning
användes som glödströmskälla för batterimottagare ett
flertal parallellkopplade ficklampsceller eller ett
ring-ledningselement.
Önskas stor elektromotorisk kraft i förening med
hög belastningsförmåga, användes s. k. sammansatt
koppling, varvid så många celler seriekopplas att
önskad emk erhålles. Därefter parallellkopplas
erforderligt antal dylika grupper.
10. Effekt.
Då en ström passerar genom ett motstånd omsättes
en del av energien i värme. Den av ett motstånd
upptagna och i värme omsatta effekten mätes i watt efter
den skotske teknikern James Watt (1736—1819).
14
