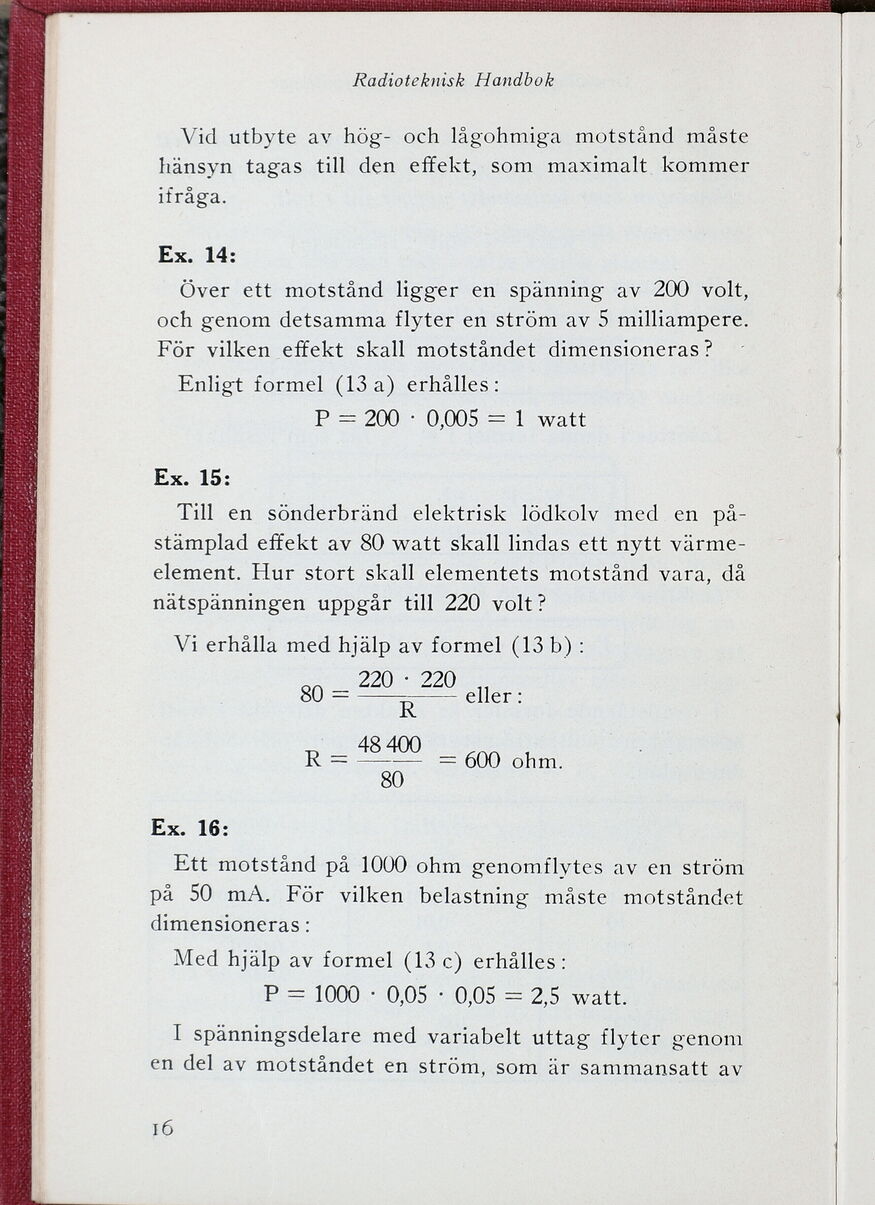

Radioteknisk Handbok
Vid utbyte av hög- och lågohmiga motstånd måste
hänsyn tagas till den effekt, som maximalt, kommer
ifråga.
Ex. 14:
Över ett motstånd ligger en spänning av 200 volt,
och genom detsamma flyter en ström av 5 milliampere.
För vilken effekt skall motståndet dimensioneras ?
Enligt formel (13 a) erhålles:
P = 200 • 0,005 = 1 watt
Ex. IS:
Till en sönderbränd elektrisk lödkolv med en
påstämplad effekt av 80 watt skall lindas ett nytt
värmeelement. Hur stort skall elementets ’motstånd vara, då
nätspänningen uppgår till 220 volt?
Vi erhålla med hjälp av formel (13 b) :
on 220 • 220 n
80 =––-—––eller:
K.
R = 48400 = 600 ohm.
80
Ex. 16:
Ett motstånd på 1000 ohm genomflytes av en ström
på 50 mA. För vilken belastning måste motståndet
dimensioneras:
Med hjälp av formel (13 c) erhålles:
P = 1000 • 0,05 • 0,05 = 2,5 watt.
I spänningsdelare med variabelt uttag flyter genom
en del av motståndet en ström, som är sammansatt av
l6
