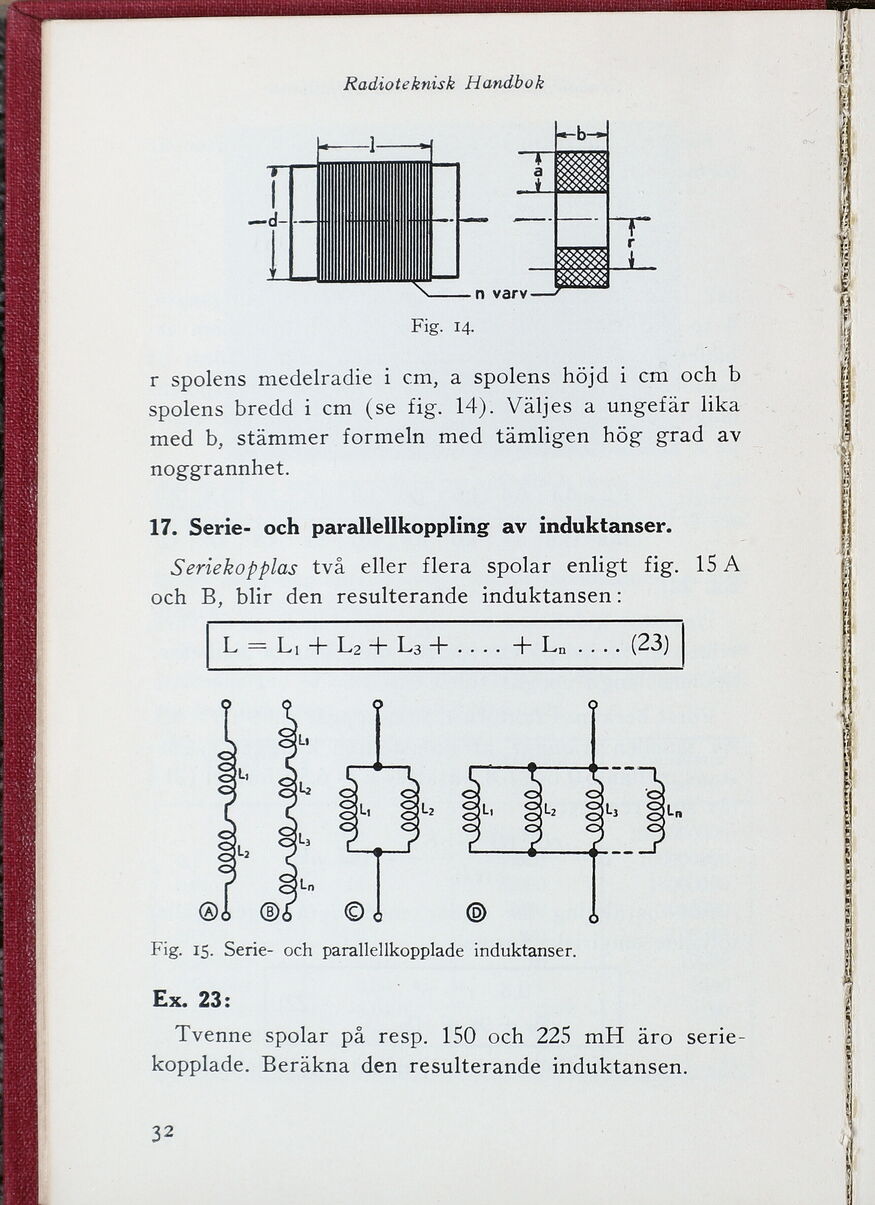

Radioteknisk Handbok
Fig. 14-
r spolens medelradie i cm, a spolens höjd i cm och b
spolens bredd i cm (se fig. 14). Väljes a ungefär lika
med b, stämmer formeln med tämligen hög grad av
noggrannhet.
17. Serie- och parallellkoppling av induktanser.
Seriekopplas två eller flera spolar enligt fig. 15 A
och B, blir den resulterande induktansen:
L — Li + L2 + L3 + .. .. + Ln . ... (23)
Fig. 15. Serie- och parallellkopplade induktanser.
Ex. 23:
Tvenne spolar på resp. 150 och 225 mH äro
serie-kopplade. Beräkna den resulterande induktansen.
32
