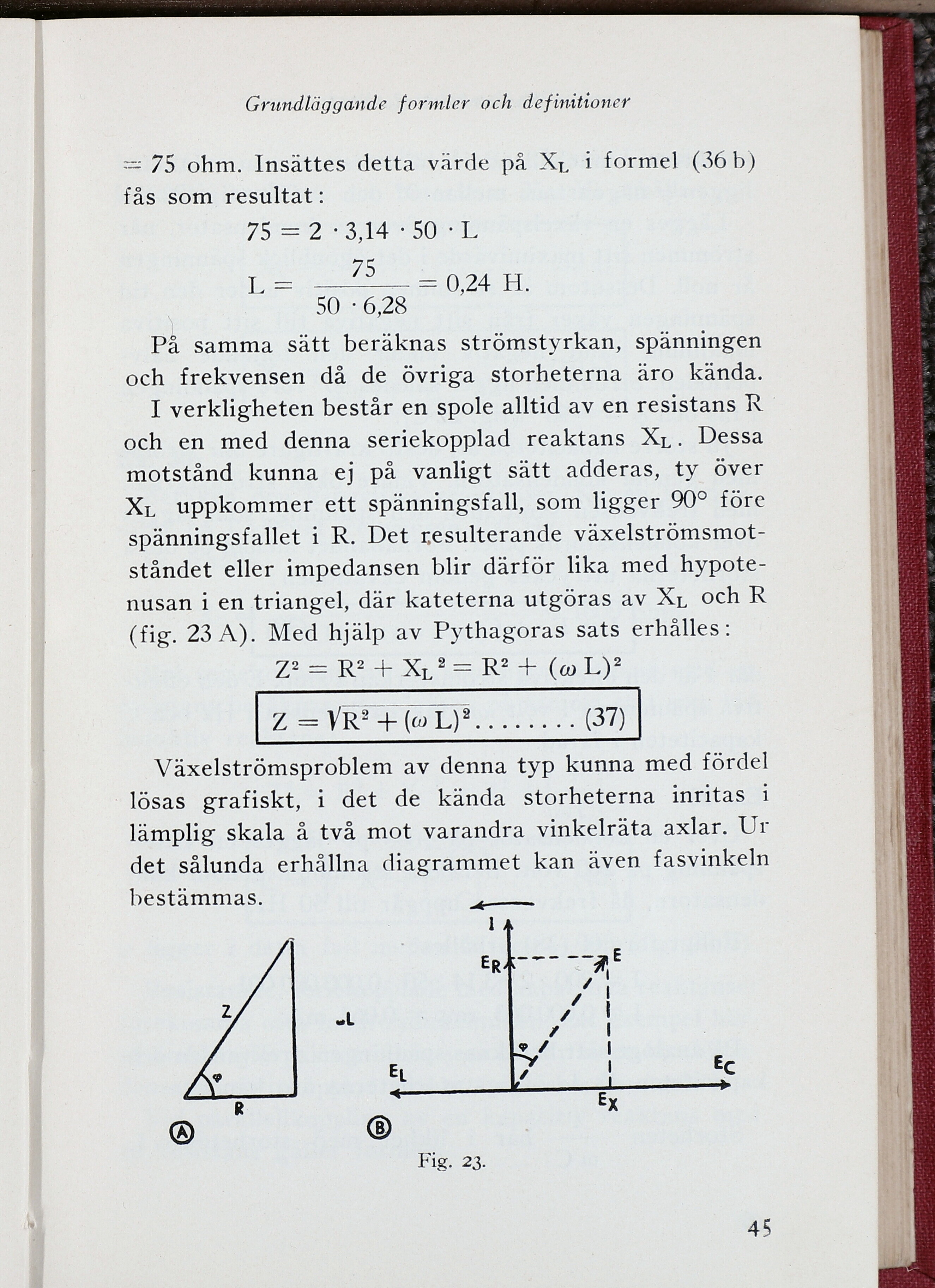

Grundläggande formler och definitioner
— 75 ohm. Insättes detta värde på Xl i formel (36 b)
fås som resultat:
75 = 2 • 3,14 • 50 • L
L = ——— = 0,24 H.
50 • 6,28
Pa samma sätt beräknas strömstyrkan, spänningen
och frekvensen då de övriga storheterna äro kända.
I verkligheten består en spole alltid av en resistans R
och en med denna seriekopplad reaktans Xl. Dessa
motstånd kunna ej på vanligt sätt adderas, ty över
Xl uppkommer ett spänningsfall, som ligger 90° före
spänningsfallet i R. Det resulterande
växelströmsmotståndet eller impedansen blir därför lika med
hypote-nusan i en triangel, där kateterna utgöras av Xl och R
(fig. 23 A). Med hjälp av Pythagoras sats erhålles:
Z2 = R2 + XL2 = R2 + (a) L)2
Z = Vr2 + (wL)2..........(37)
Växelströmsproblem av denna typ kunna med fördel
lösas grafiskt, i det de kända storheterna inritas i
lämplig skala å två mot varandra vinkelräta axlar. Ur
det sålunda erhållna diagrammet kan även fasvinkeln
bestämmas. ______
Fig. 23-
45
