Elektronrör
av katoden, det första styrgallret samt två till
oscilla-toranod utbildade metallstavar. De båda systemen
skiljas åt genom ett skärmgaller, vilket samtidigt
tjänstgör som virtuell katod i pentodsektionen. På det
andra, som exponentialgaller utförda styrgallret lägges
signalspänningen. Blandningen av signal- och
oscillatorfrekvenserna åstadkommes på så sätt att
elektronströmmen påverkas av spänningarna på de båda
styrgallren. Den därvid erhållna anodströmmen är
proportionell mot produkten av styr spänningarnas momentan
-värden.

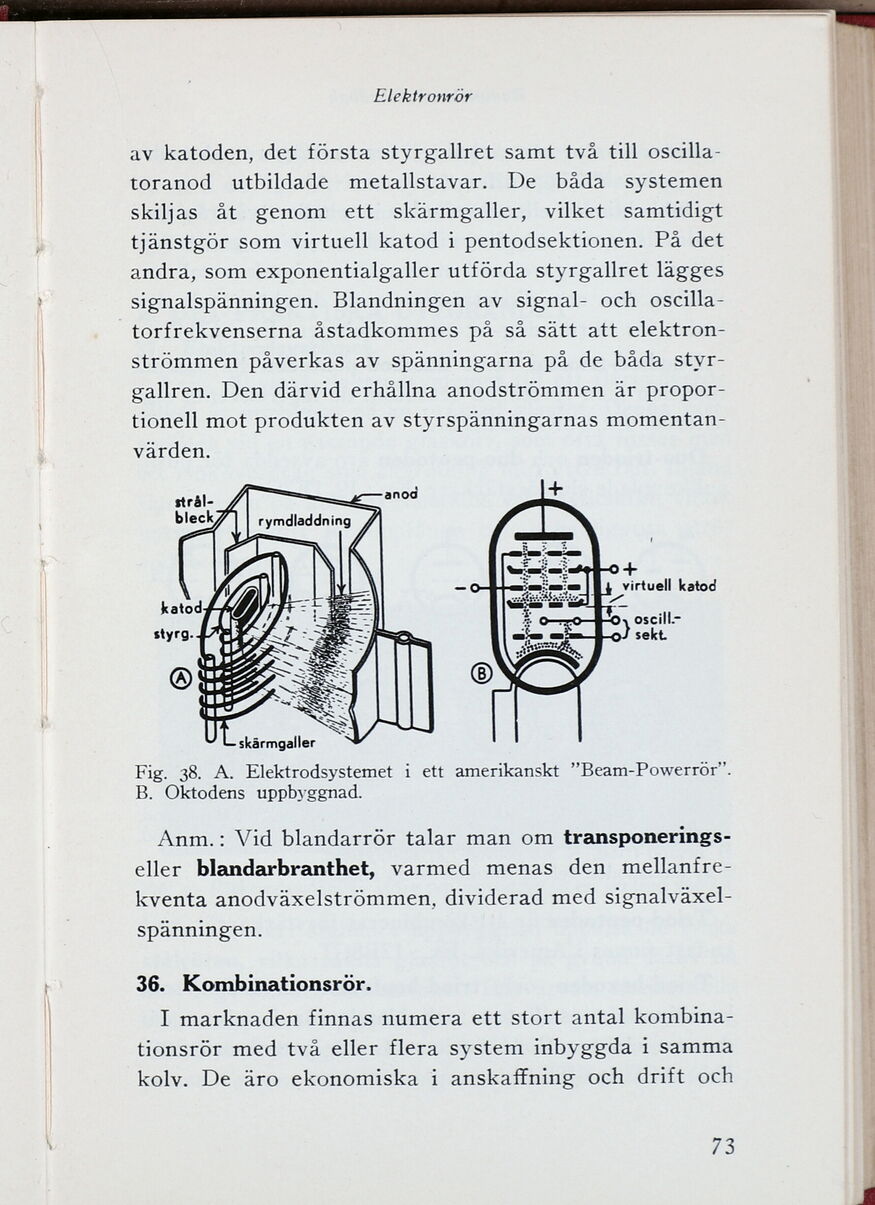

Fig. 38. A. Elektrodsystemet i ett amerikanskt ”Beam-Powerrör”.
B. Oktodens uppbyggnad.
Anm.: Vid blandarrör talar man om
transponerings-eller blandarbranthet, varmed menas den
mellanfre-kventa anodväxelströmmen, dividerad med
signalväxelspänningen.
36. Kombinationsrör.
I marknaden finnas numera ett stort antal
kombinationsrör med två eller flera system inbyggda i samma
kolv. De äro ekonomiska i anskaffning och drift och
73
