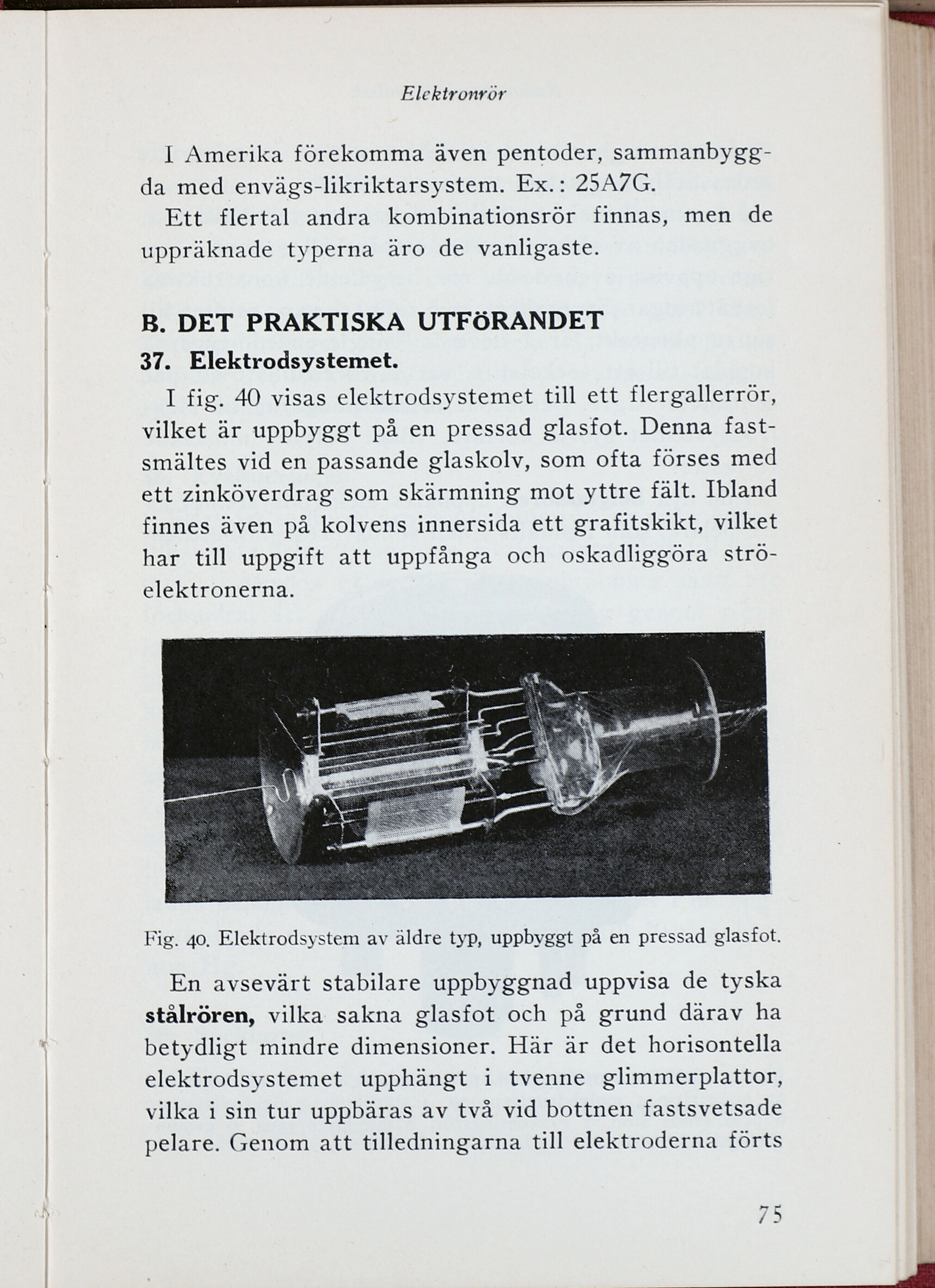

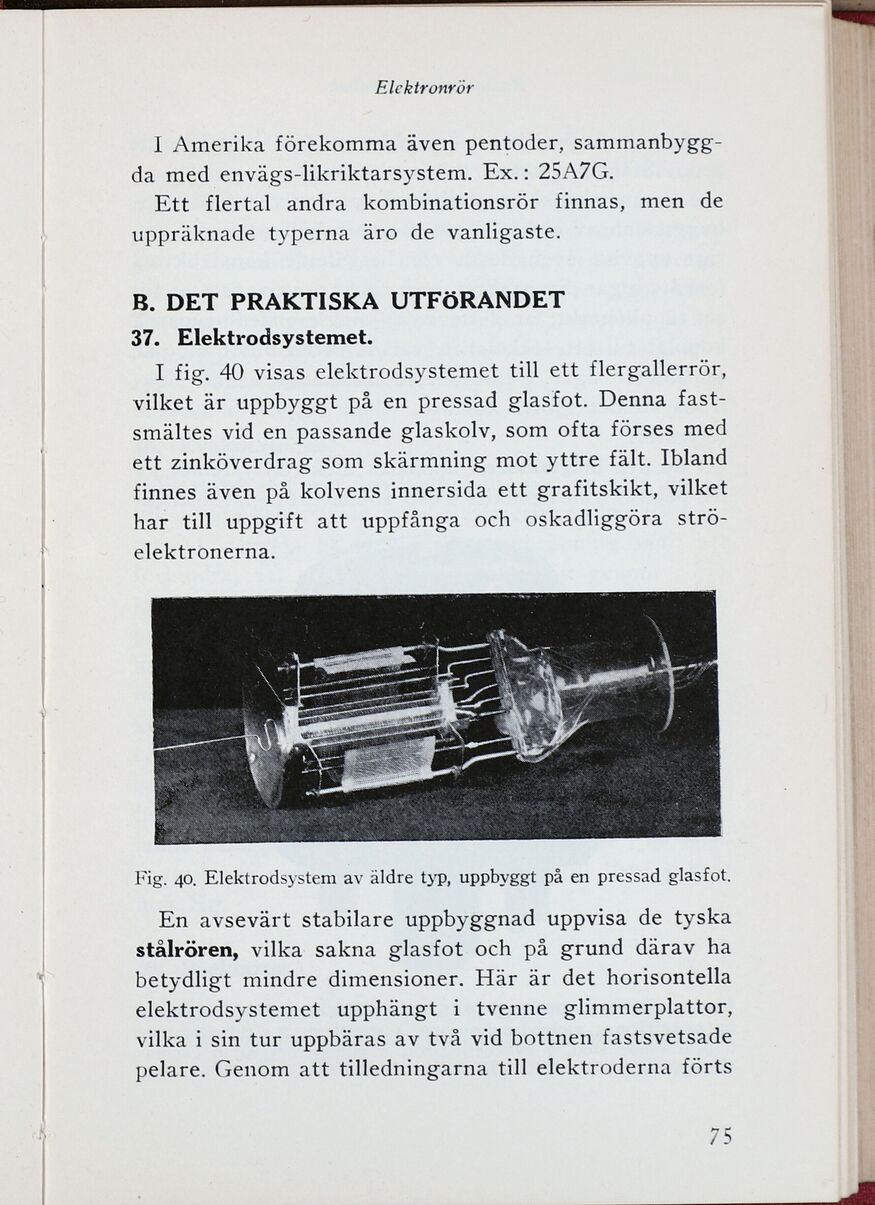

Elektronrör
I Amerika förekomma även pentoder,
sammanbyggda med envägs-likriktar system. Ex.: 25A7G.
Ett flertal andra kombinationsrör finnas, men de
uppräknade typerna äro de vanligaste.
B. DET PRAKTISKA UTFÖRANDET
37. Elektrodsystemet.
I fig. 40 visas elektrodsystemet till ett flergallerrör,
vilket är uppbyggt på en pressad glasfot. Denna
fastsmältes vid en passande glaskolv, som ofta förses med
ett zinköverdrag som skärmning mot yttre fält. Ibland
finnes även på kolvens innersida ett grafitskikt, vilket
har till uppgift att uppfånga och oskadliggöra
strö-elektronerna.
Fig. 40. Elektrodsystem av äldre typ, uppbyggt på en pressad glasfot.
En avsevärt stabilare uppbyggnad uppvisa de tyska
stålrören, vilka sakna glasfot och på grund därav ha
betydligt mindre dimensioner. Här är det horisontella
elektrodsystemet upphängt i tvenne glimmerplattor,
vilka i sin tur uppbäras av två vid bottnen fastsvetsade
pelare. Genom att tilledningarna till elektroderna förts
75
