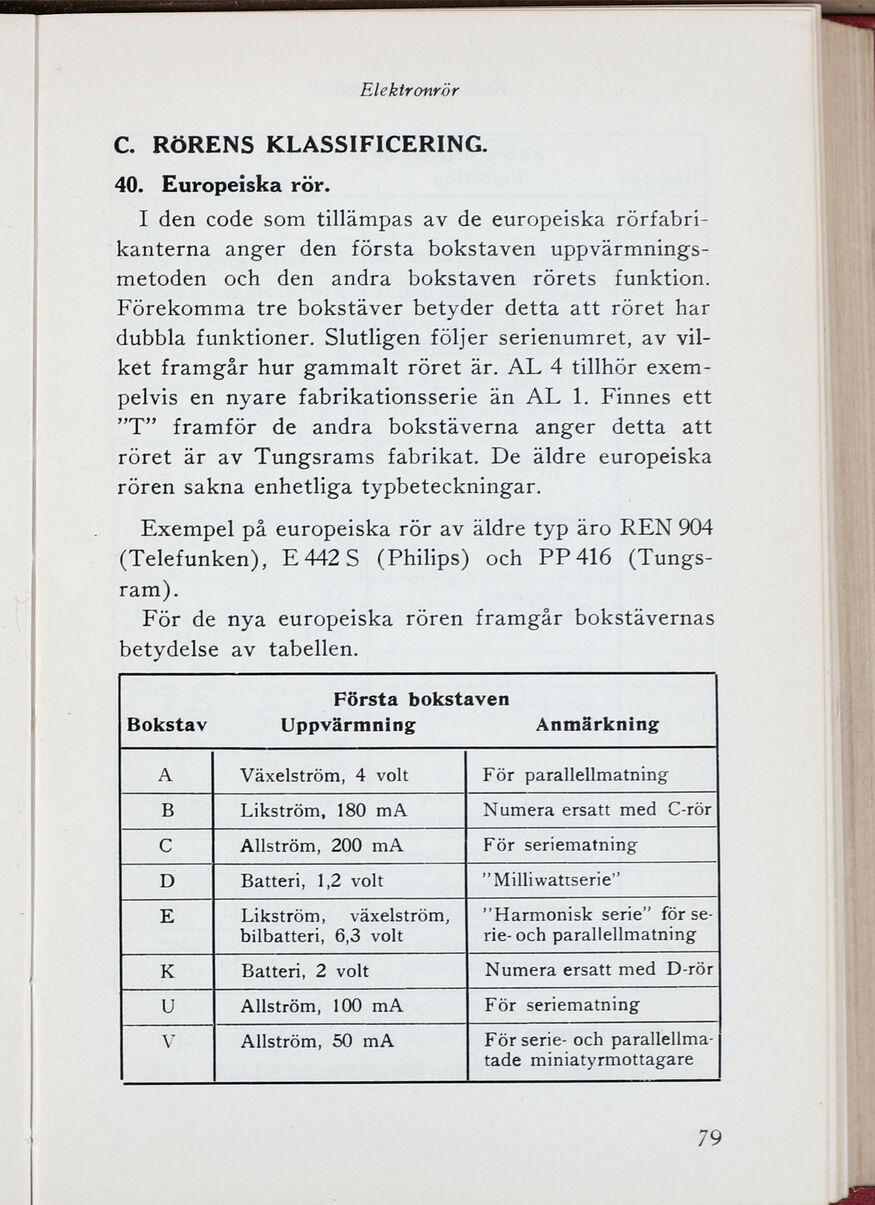

Elektronrör
C. RÖRENS KLASSIFICERING.
40. Europeiska rör.
I den code som tillämpas av de europeiska
rörfabrikanterna anger den första bokstaven
uppvärmnings-metoden och den andra bokstaven rörets funktion.
Förekomma tre bokstäver betyder detta att röret har
dubbla funktioner. Slutligen följer serienumret, av
vilket framgår hur gammalt röret är. AL 4 tillhör
exempelvis en nyare fabrikationsserie än AL 1. Finnes ett
”T” framför de andra bokstäverna anger detta att
röret är av Tungsrams fabrikat. De äldre europeiska
rören sakna enhetliga typbeteckningar.
Exempel på europeiska rör av äldre typ äro REN 904
(Telefunken), E442S (Philips) och PP416
(Tungsram).
För de nya europeiska rören framgår bokstävernas
betydelse av tabellen.
Första bokstaven
Bokstav Uppvärmning Anmärkning
A Växelström, 4 volt För parallellmatning
B Likström, 180 mA Numera ersatt med C-rör
C Allström, 200 mA För seriematning
D Batteri, 1,2 volt ”Milli wattserie”
E Likström, växelström, bilbatteri, 6,3 volt ”Harmonisk serie” för
serie- och parallellmatning
K Batteri, 2 volt Numera ersatt med D-rör
U Allström, 100 mA För seriematning
V Allström, 50 mA För serie- och
parallellma-tade miniatyrmottagare
79
