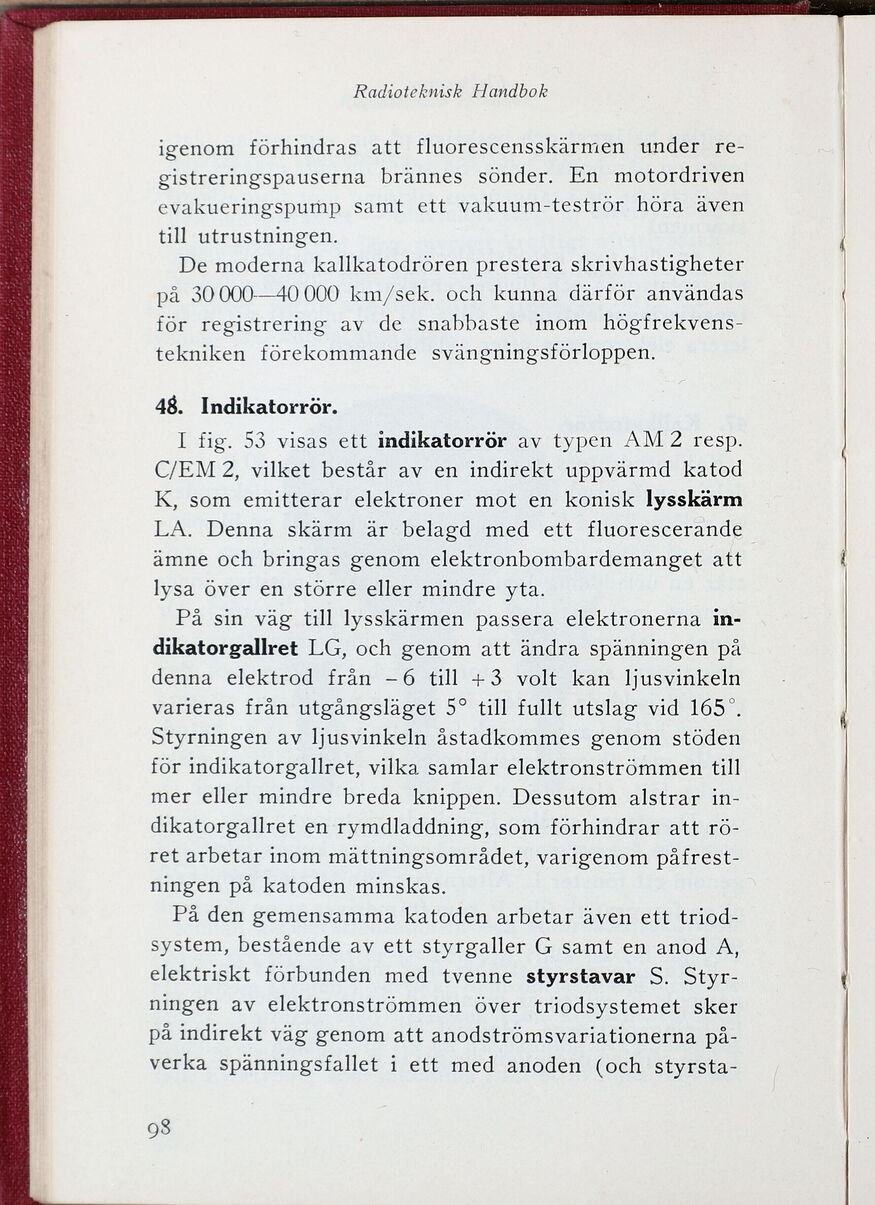

Radioteknisk Handbok
igenom förhindras att fluorescensskärmen tmder
re-gistreringspauserna brännes sönder. En motordriven
evakueringspump samt ett vakuum-teströr höra även
till utrustningen.
De moderna kallkatodrören prestera skrivhastigheter
på 30000—40 000 km/sek. och kunna därför användas
för registrering av de snabbaste inom
högfrekvens-tekniken förekommande svängningsförloppen.
4Ö. Indikatorrör.
I fig. 53 visas ett indikatorrör av typen AM 2 resp.
C/EM 2, vilket består av en indirekt uppvärmd katod
K, som emitterar elektroner mot en konisk lysskärm
LA. Denna skärm är belagd med ett fluorescerande
ämne och bringas genom elektronbombardemanget aft
lysa över en större eller mindre yta.
På sin väg till lysskärmen passera elektronerna
indikatorgallret LG, och genom att ändra spänningen på
denna elektrod från -6 till +3 volt kan ljus vinkeln
varieras från utgångsläget 5° till fullt utslag vid 165°.
Styrningen av ljus vinkeln åstadkommes genom stöden
för indikatorgallret, vilka samlar elektronströmmen till
mer eller mindre breda knippen. Dessutom alstrar
indikatorgallret en rymdladdning, som förhindrar att
röret arbetar inom mättningsområdet, varigenom
påfrestningen på katoden minskas.
På den gemensamma katoden arbetar även ett
triod-system, bestående av ett styrgaller G samt en anod A,
elektriskt förbunden med tvenne styrstavar S.
Styrningen av elektronströmmen över triodsystemet sker
på indirekt väg genom att anodströmsvariationerna
påverka spänningsfallet i ett med anoden (och
styrsta
98
