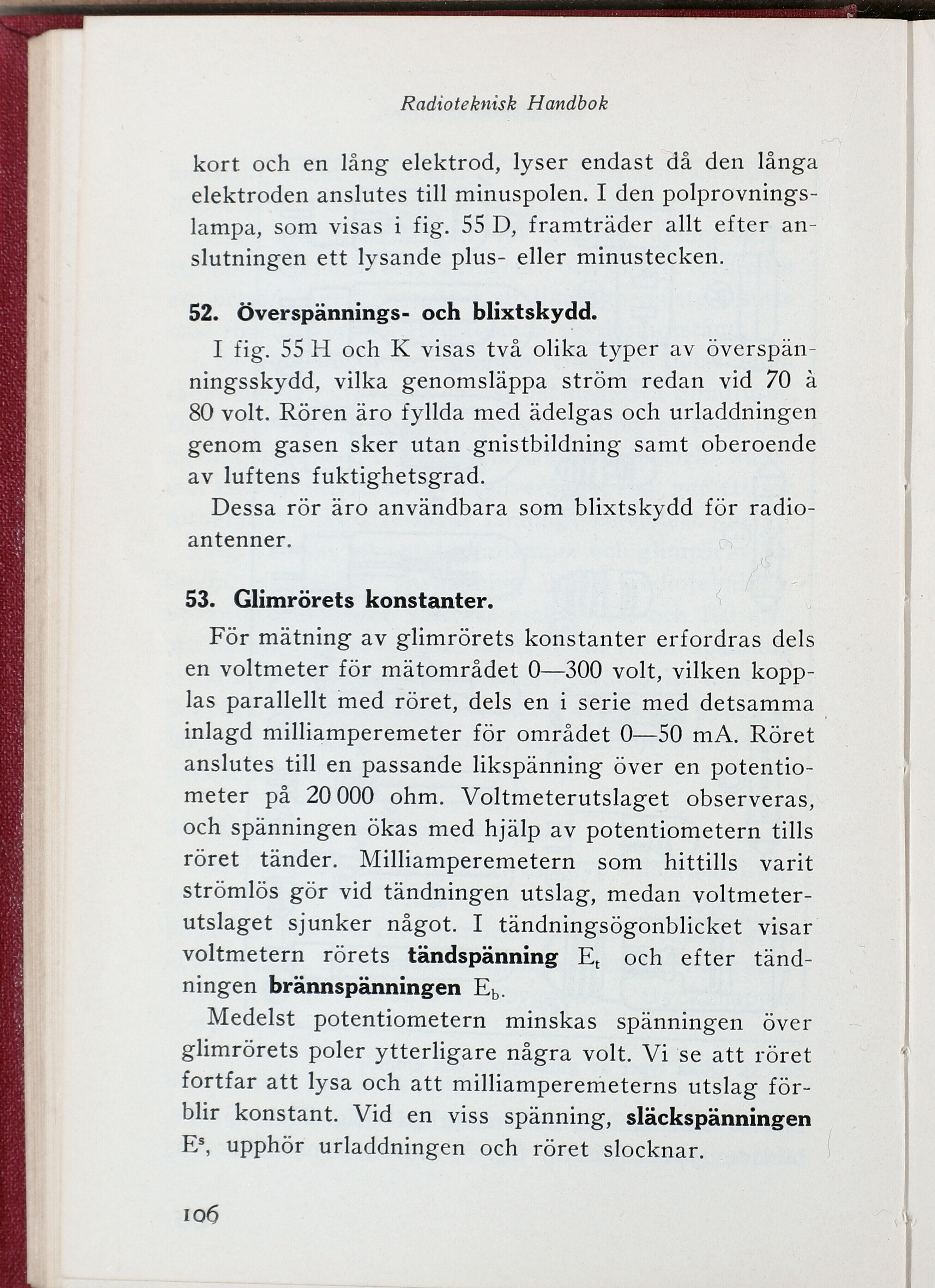

Radioteknisk Handbok
kort och en lång elektrod, lyser endast då den långa
elektroden anslutes till minuspolen. I den
polprovnings-lampa, som visas i fig. 55 D, framträder allt efter
anslutningen ett lysande plus- eller minustecken.
52. Överspännings- och blixtskydd.
I fig. 55 H och K visas två olika typer av
överspän-ningsskydd, vilka genomsläppa ström redan vid 70 å
80 volt. Rören äro fyllda med ädelgas och urladdningen
genom gasen sker utan gnistbildning samt oberoende
av luftens fuktighetsgrad.
Dessa rör äro användbara som blixtskydd för
radioantenner.
53. Glimrörets konstanter.
För mätning av glimrörets konstanter erfordras dels
en voltmeter för mätområdet 0—300 volt, vilken
kopplas parallellt med röret, dels en i serie med detsamma
inlagd milliamperemeter för området 0—50 mA. Röret
anslutes till en passande likspänning över en
potentio-meter på 20 000 ohm. Voltmeterutslaget observeras,
och spänningen ökas med hjälp av potentiometern tills
röret tänder. Milliamperemetern som hittills varit
strömlös gör vid tändningen utslag, medan
voltmeterutslaget sjunker något. I tändningsögonblicket visar
voltmetern rörets tändspänning Et och efter
tändningen brännspänningen Eb.
Medelst potentiometern minskas spänningen över
glimrörets poler ytterligare några volt. Vi se att röret
fortfar att lysa och att milliamperemeterns utslag
förblir konstant. Vid en viss spänning, släckspänningen
Es, upphör urladdningen och röret slocknar.
io6
