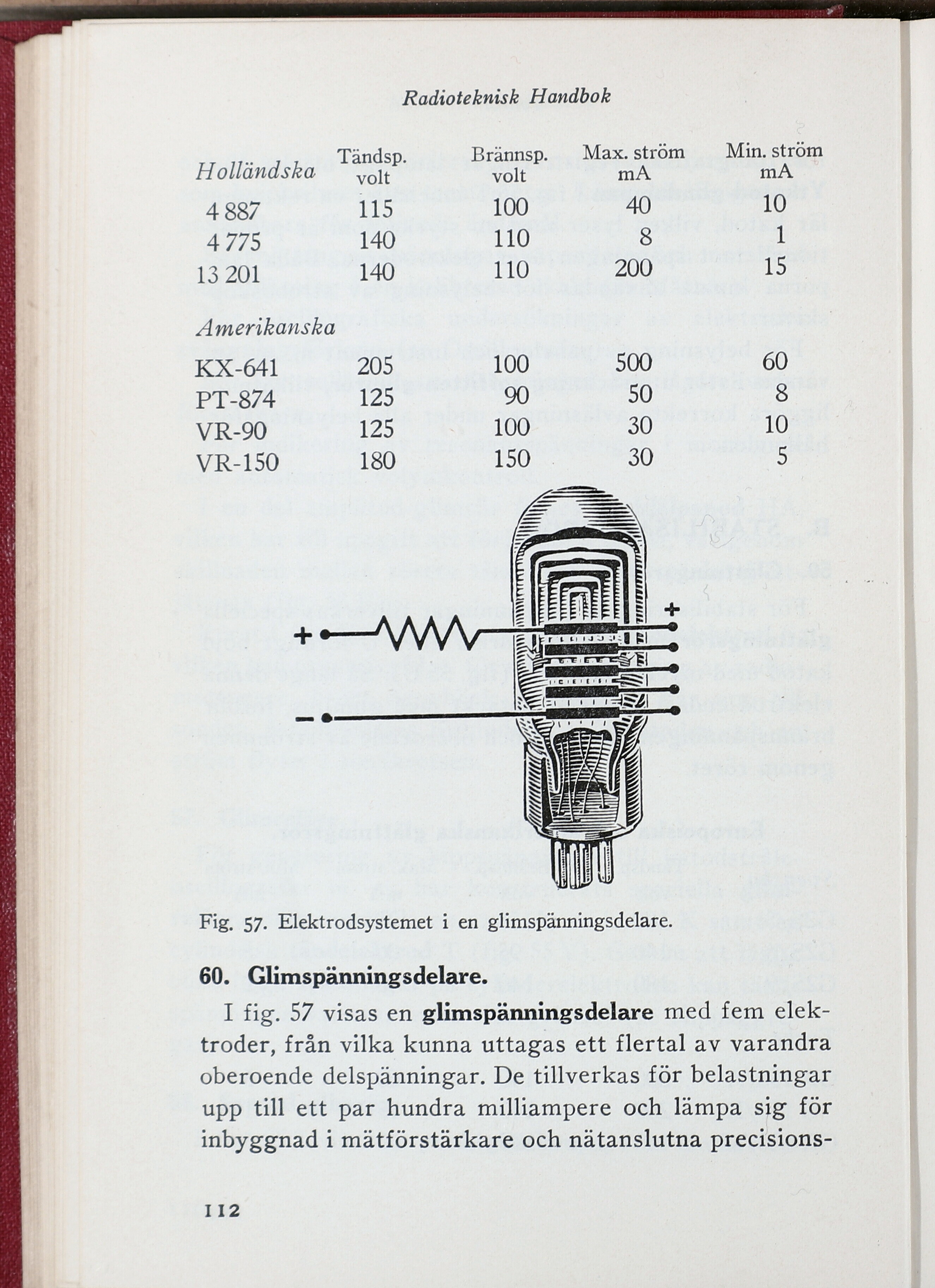

Radioteknisk Handbok
Holländska Tändsp. volt Brännsp. volt Max. ström mA Min. ström mA
4 887 115 100 40 10
4775 140 110 8 1
13 201 140 110 200 15
Amerikanska
KX-641 205 100 500 60
PT-874 125 90 50 8
VR-90 125 100 30 10
VR-150 180 150 30 5
Fig. 57. Elektrodsystemet i en glimspänningsdelare.
60. Glimspänningsdelare.
I fig. 57 visas en glimspänningsdelare med fem
elektroder, från vilka kunna uttagas ett flertal av varandra
oberoende delspänningar. De tillverkas för belastningar
upp till ett par hundra milliampere och lämpa sig för
inbyggnad i mätförstärkare och nätanslutna
precisions
112
